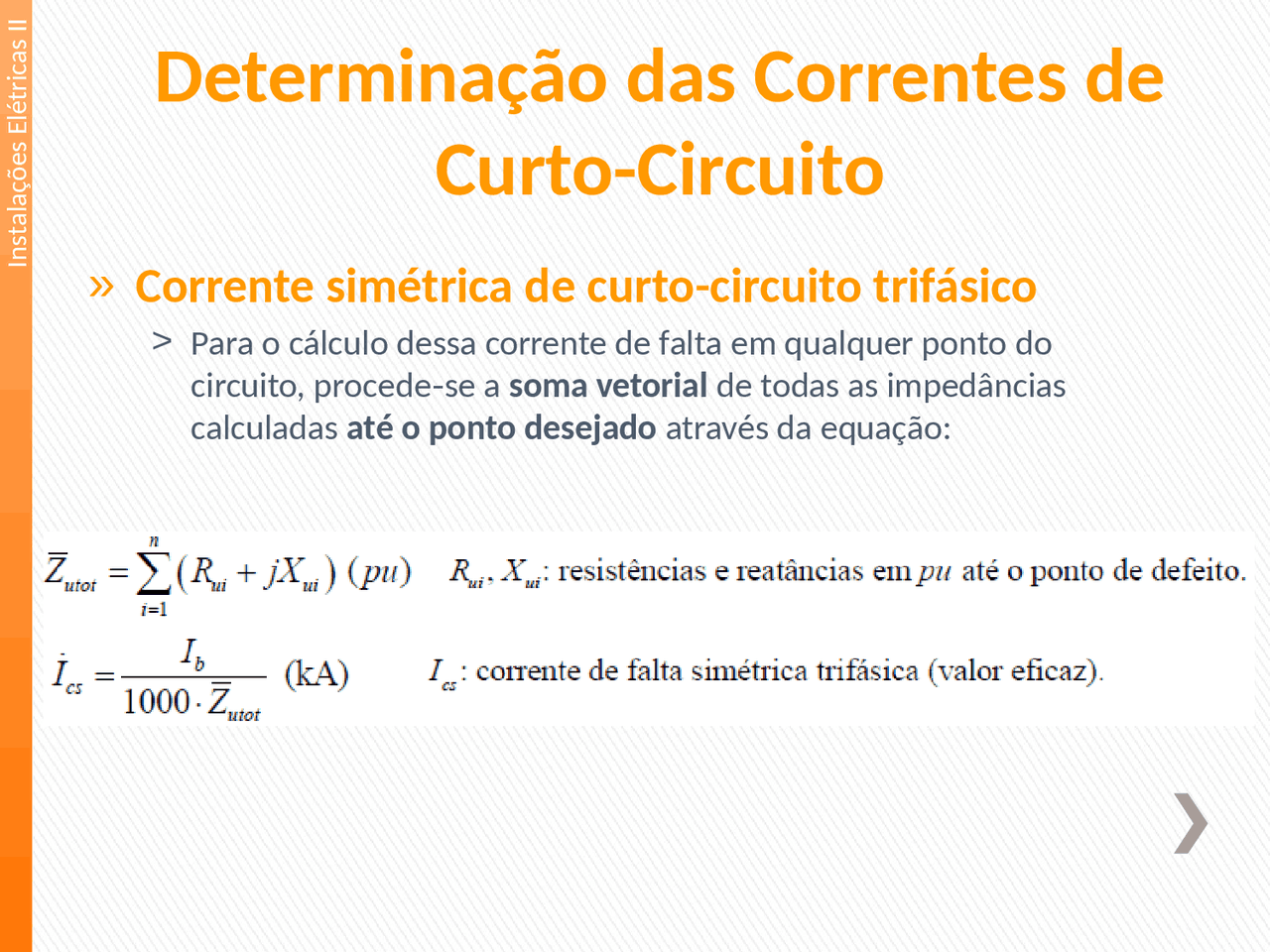

»Corrente simétrica de curto-circuito trifásico
˃Para o cálculo dessa corrente de falta em qualquer ponto do
circuito, procede se a ‐se a soma vetorial de todas as impedâncias
calculadas até o ponto desejado através da equação:
Instalações Elétricas II
Determinação das Correntes de
Curto-Circuito
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff

Pré-visualização parcial do texto

Baixe SEL 0312 - Aula6.pptx e outras Notas de aula em PDF para Eletrotécnica, somente na Docsity!

» Corrente simétrica de curto-circuito trifásico

˃ Para o cálculo dessa corrente de falta em qualquer ponto do

circuito, procede se a‐se a soma vetorial de todas as impedâncias

calculadas até o ponto desejado através da equação:

Instalações Elétricas II

Determinação das Correntes de

Curto-Circuito

» Corrente assimétrica de curto-circuito trifásico

Instalações Elétricas II

Determinação das Correntes de

Curto-Circuito

» Impulso da corrente de curto-circuito

» Corrente bifásica de curto-circuito

» Corrente simétrica de curto-circuito fase-terra

Instalações Elétricas II

Determinação das Correntes de

Curto-Circuito

» Corrente de curto-circuito fase-terra máxima

Instalações Elétricas II

Determinação das Correntes de

Curto-Circuito

Zu0t : impedância de sequência zero do

transformador em pu

Zu0c : impedância de sequência zero dos

cabos em pu

Rc  0 , Xc  0 : resistência e reatância de

sequência zero (dados do cabo)

» Corrente de curto-circuito fase-terra mínima

Instalações Elétricas II

Determinação das Correntes de

Curto-Circuito

» Contribuição dos motores de indução na corrente de

falta

Instalações Elétricas II

Determinação das Correntes de

Curto-Circuito

Instalações Elétricas II

Exemplo de Aplicação 2

» (^) Considere uma indústria representada com as seguintes características: ˃ (^) Tensão nominal primária: Vnp = 13,8 kV; ˃ (^) Tensão nominal secundária: Vns = 380 V; ˃ (^) Impedância percentual do transformador: Zpt = 5,5%; ˃ (^) Corrente de curto-circuito simétrica no ponto de entrega de energia, fornecida pela concessionária local: Icp = 5 kA; ˃ (^) Comprimento do circuito TR-QGF 15m; ˃ (^) Barramento do QGF: duas barras de cobre justapostas de 80x10mm (é prevista ampliação da carga); ˃ (^) Comprimento da barra do QGF: 5m ˃ (^) Comprimento do circuito QGF-CCM3:130m ˃ (^) Resistência de contato do cabo com o solo (falha de isolação) : 40/3 ; ˃ (^) Resistência da malha terra: 10 .

Instalações Elétricas II

Exemplo de Aplicação 2

» (^) Calcular os valores de corrente de curto-circuito nos terminais de alimentação do CCM

Instalações Elétricas II

Valores por Unidade

» (^) Arbitram-se como valores base a potência e a tensão; » (^) Tomando-se como base a potência Sb em kVA e a tensão em kV; » (^) Tem-se » (^) A) Corrente base B) Impedância base » (^) C) Impedância por unidade ou pu

(A) ()

(pu) (pu)

Instalações Elétricas II

Valores por Unidade

» (^) Mudança de base » (^) A) Tensão B) Corrente » (^) C) Potência » (^) D) Impedância

(pu) (pu)

(pu)

(pu)
