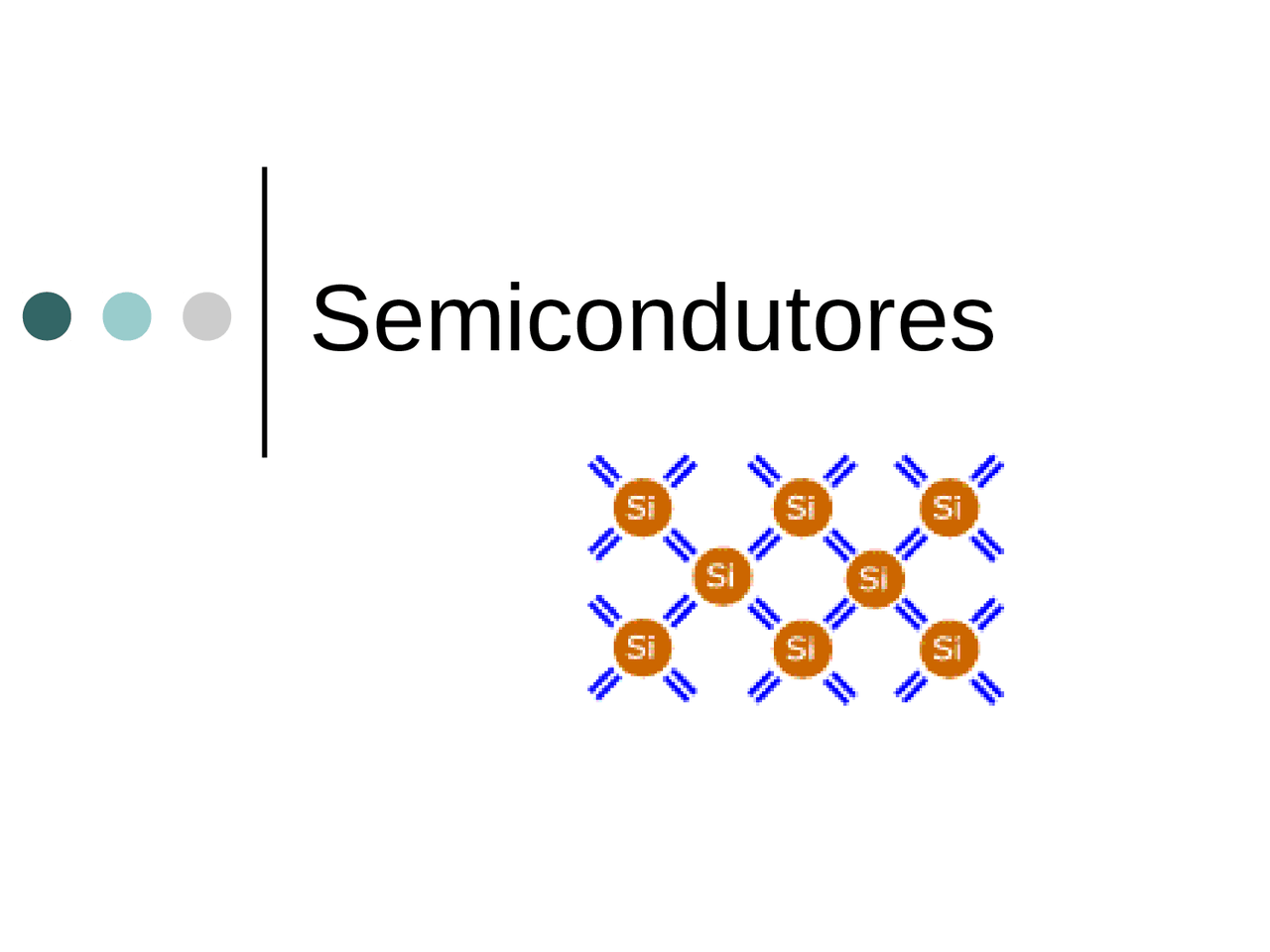

Semicondutores

Estrutura cristalina dos

semicondutores

Quando os átomos se unem para formarem as moléculas de uma substância, a distribuição e disposição desses átomos pode ser ordenada e organizada e designa-se por estrutura cristalina. O Germânio e o Silício possuem uma estrutura cristalina cúbica como é mostrado na seguinte figura. Átomo de silício

Estrutura cristalina dos

semicondutores

Na prática, a estrutura cristalina ilustrada na figura só é conseguida quando o cristal de silício é submetido à temperatura de zero graus absolutos (ou - 273ºC). Nessa temperatura, todas as ligações covalentes estão completas os átomos têm oito electrões de valência o que faz com que o átomo tenha estabilidade química e molecular, logo não há electrões livres e, consequentemente o material comporta-se como um isolante.

Semicondutor intrínseco

Um semicondutor intrínseco é um semicondutor no estado puro. À temperatura de zero graus absolutos (-273ºC) comporta-se como um isolante, mas à temperatura ambiente (20ºC) já se torna um condutor porque o calor fornece a energia térmica necessária para que alguns dos electrões de valência deixem a ligação covalente (deixando no seu lugar uma lacuna ) passando a existir alguns electrões livres no semicondutor.

Processo de dopagem

Quando são adicionadas impurezas a um semicondutor puro (intrínseco), este passa a ser um semicondutor extrínseco. As impurezas usadas na dopagem de um semicondutor intrínseco podem ser de dois tipos: impurezas ou átomos dadores e impurezas ou átomos aceitadores. Átomos dadores têm cinco electrões de valência (são pentavalentes): Arsénio (AS), Fósforo (P) ou Antimónio (Sb). Átomos aceitadores têm três electrões de valência (são trivalentes): Índio (In), Gálio (Ga), Boro (B) ou Alumínio (Al).

Semicondutor do tipo N

A introdução de átomos pentavalentes (como o Arsénio) num semicondutor puro (intrínseco) faz com que apareçam electrões livres no seu interior. Como esses átomos fornecem (doam) electrões ao cristal semicondutor eles recebem o nome de impurezas dadoras ou átomos dadores. Todo o cristal de Silício ou Germânio, dopado com impurezas dadoras é designado por semicondutor do tipo N (N de negativo, referindo-se à carga do electrão). Electrão livre do Arsénio

Portadores maioritários e

minoritários

Num semicondutor extrínseco do tipo N os electrões estão em maioria designando-se por portadores maioritários da corrente eléctrica. As lacunas (que são a ausência de um electrão), por sua vez, estão em minoria e designam-se por portadores minoritários da corrente eléctrica. Num semicondutor extrínseco do tipo P as lacunas estão em maioria designando-se por portadores maioritários da corrente eléctrica. Os electrões, por sua vez, estão em minoria e designam-se por portadores minoritários da corrente eléctrica.

Movimento dos electrões e das lacunas

nos semicondutores do tipo N

Num cristal semicondutor tipo N o fluxo de electrões será muito mais intenso (sete larga) que o fluxo de lacunas (sete estreita) porque o número de electrões livres (portadores maioritários) é muito maior que o número de lacunas (portadores minoritários). A lacuna comporta-se como se fosse uma partícula semelhante ao electrão, porém com carga eléctrica positiva. Isto significa que, quando o semicondutor é submetido a uma diferença de potencial, a lacuna pode mover-se do mesmo modo que o electrão, mas em sentido contrário, uma vez que possui carga eléctrica contrária. Enquanto os electrões livres se deslocam em direcção ao pólo positivo do gerador, as lacunas deslocam-se em direcção ao pólo negativo. Electrões Electrões
