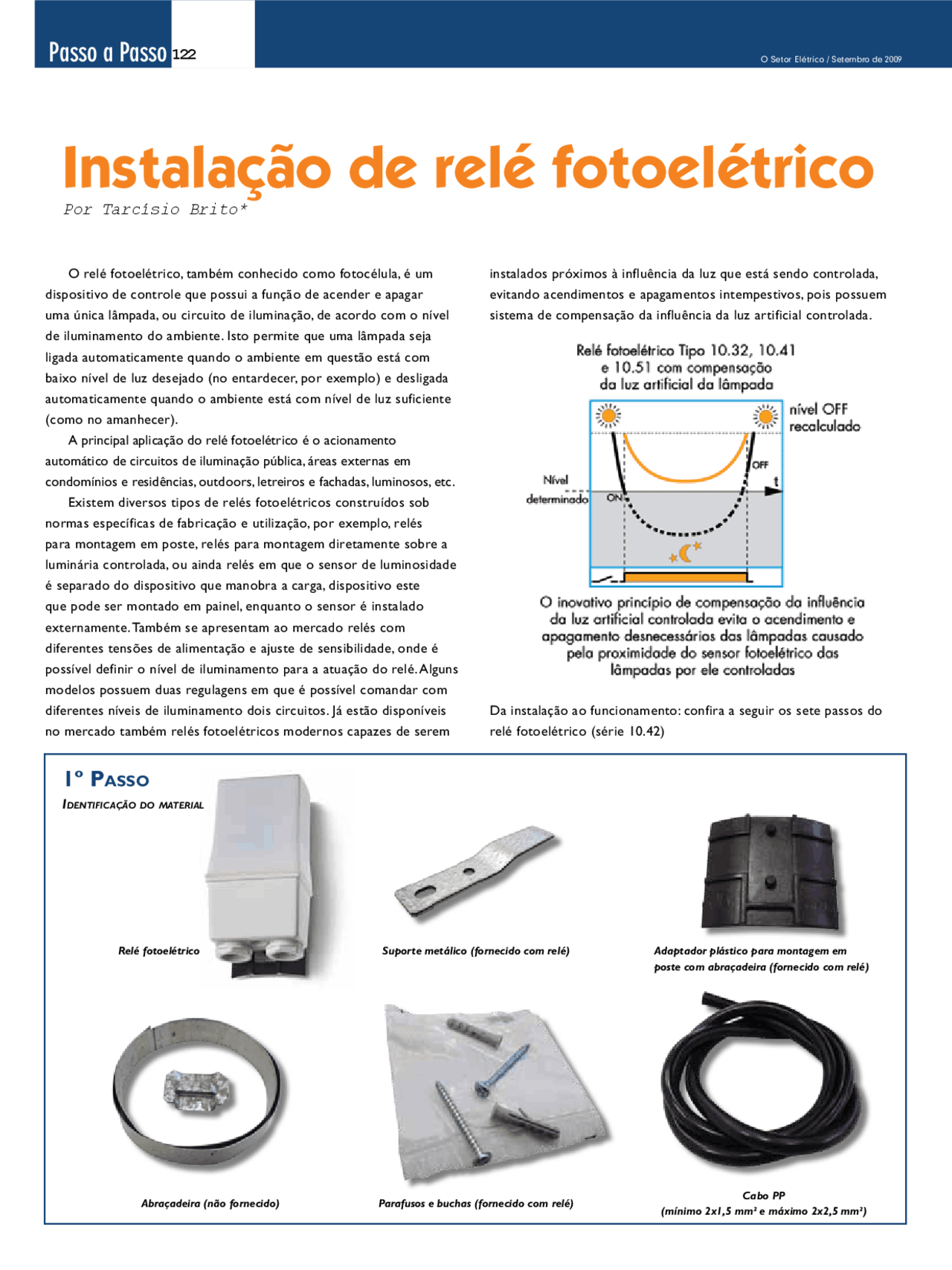

Instalação de relé fotoelétrico
Por Tarcísio Brito*
Passo a Passo 122
O relé fotoelétrico, também conhecido como fotocélula, é um
dispositivo de controle que possui a função de acender e apagar
uma única lâmpada, ou circuito de iluminação, de acordo com o nível
de iluminamento do ambiente. Isto permite que uma lâmpada seja
ligada automaticamente quando o ambiente em questão está com
baixo nível de luz desejado (no entardecer, por exemplo) e desligada
automaticamente quando o ambiente está com nível de luz suficiente
(como no amanhecer).
A principal aplicação do relé fotoelétrico é o acionamento
automático de circuitos de iluminação pública, áreas externas em
condomínios e residências, outdoors, letreiros e fachadas, luminosos, etc.
Existem diversos tipos de relés fotoelétricos construídos sob
normas específicas de fabricação e utilização, por exemplo, relés
para montagem em poste, relés para montagem diretamente sobre a
luminária controlada, ou ainda relés em que o sensor de luminosidade
é separado do dispositivo que manobra a carga, dispositivo este
que pode ser montado em painel, enquanto o sensor é instalado
externamente. Também se apresentam ao mercado relés com
diferentes tensões de alimentação e ajuste de sensibilidade, onde é
possível definir o nível de iluminamento para a atuação do relé. Alguns
modelos possuem duas regulagens em que é possível comandar com
diferentes níveis de iluminamento dois circuitos. Já estão disponíveis
no mercado também relés fotoelétricos modernos capazes de serem
1º Passo
IdentIfIcação do materIal
O Setor Elétrico / Setembro de 2009
instalados próximos à influência da luz que está sendo controlada,
evitando acendimentos e apagamentos intempestivos, pois possuem
sistema de compensação da influência da luz artificial controlada.
Da instalação ao funcionamento: confira a seguir os sete passos do
relé fotoelétrico (série 10.42)
Relé fotoelétrico Suporte metálico (fornecido com relé) Adaptador plástico para montagem em
poste com abraçadeira (fornecido com relé)
Abraçadeira (não fornecido) Parafusos e buchas (fornecido com relé) Cabo PP
(mínimo 2x1,5 mm² e máximo 2x2,5 mm²)
