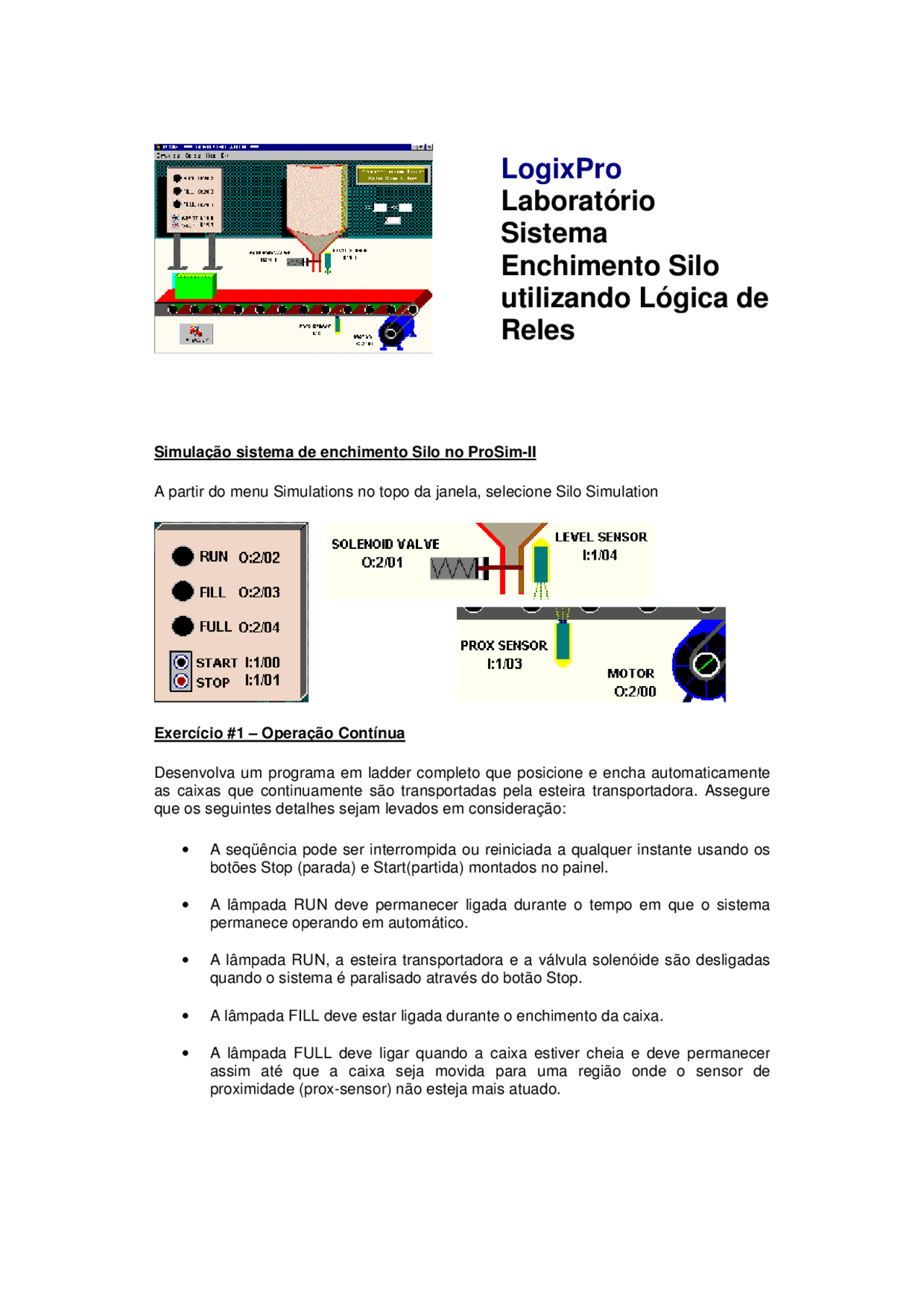

LogixPro
Laboratório
Sistema
Enchimento Silo
utilizando Lógica de
Reles
Simulação sistema de enchimento Silo no ProSim-II
A partir do menu Simulations no topo da janela, selecione Silo Simulation
Exercício #1 – Operação Contínua
Desenvolva um programa em ladder completo que posicione e encha automaticamente
as caixas que continuamente são transportadas pela esteira transportadora. Assegure
que os seguintes detalhes sejam levados em consideração:
• A seqüência pode ser interrompida ou reiniciada a qualquer instante usando os
botões Stop (parada) e Start(partida) montados no painel.
• A lâmpada RUN deve permanecer ligada durante o tempo em que o sistema
permanece operando em automático.
• A lâmpada RUN, a esteira transportadora e a válvula solenóide são desligadas
quando o sistema é paralisado através do botão Stop.
• A lâmpada FILL deve estar ligada durante o enchimento da caixa.
• A lâmpada FULL deve ligar quando a caixa estiver cheia e deve permanecer
assim até que a caixa seja movida para uma região onde o sensor de
proximidade (prox-sensor) não esteja mais atuado.
