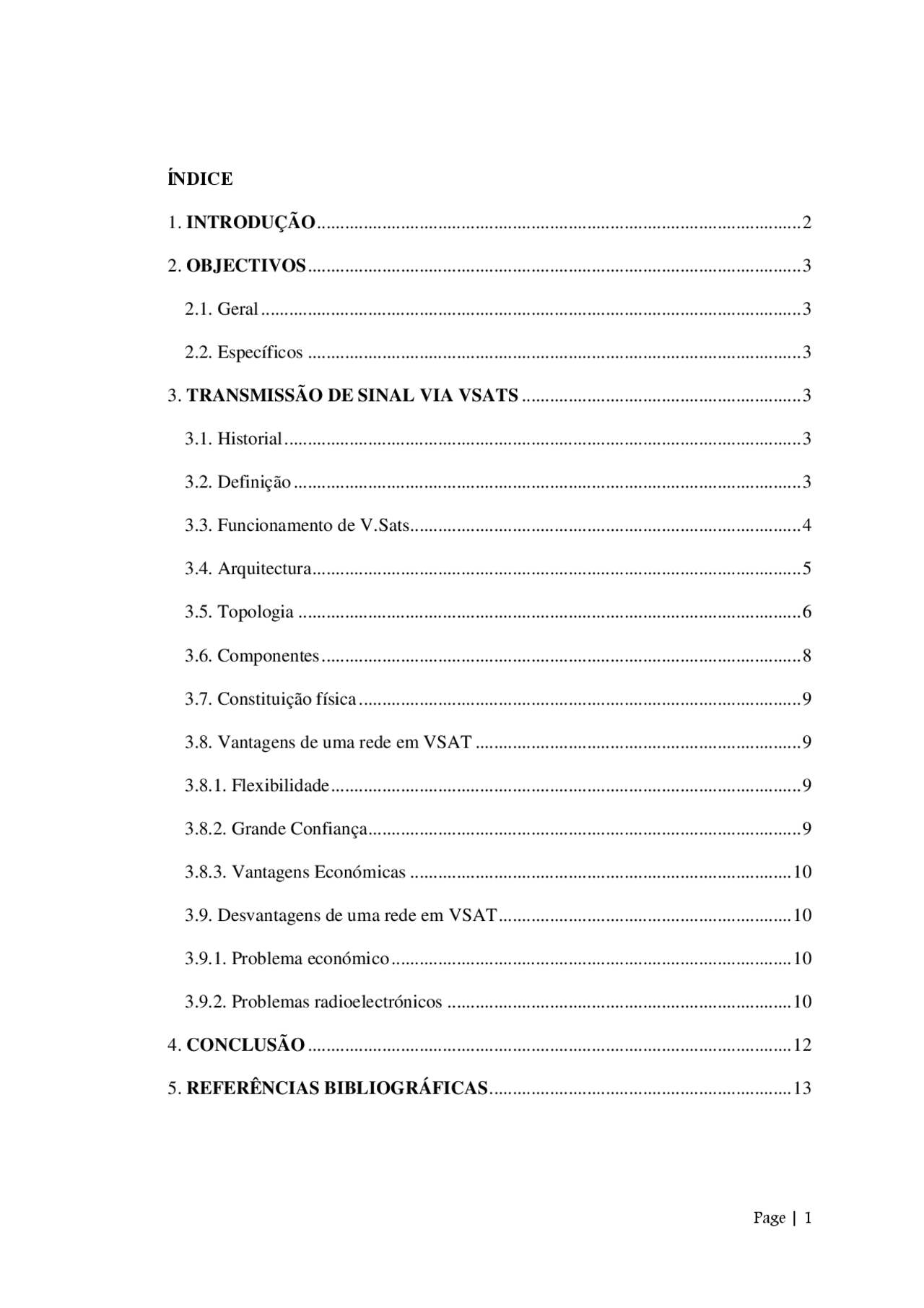

ĺNDICE
- INTRODUÇÃO
- OBJECTIVOS
- 2.1. Geral
- 2.2. Específicos
- TRANSMISSÃO DE SINAL VIA VSATS
- 3.1. Historial
- 3.2. Definição
- 3.3. Funcionamento de V.Sats....................................................................................
- 3.4. Arquitectura
- 3.5. Topologia
- 3.6. Componentes
- 3.7. Constituição física
- 3.8. Vantagens de uma rede em VSAT
- 3.8.1. Flexibilidade
- 3.8.2. Grande Confiança
- 3.8.3. Vantagens Económicas
- 3.9. Desvantagens de uma rede em VSAT
- 3.9.1. Problema económico
- 3.9.2. Problemas radioelectrónicos
- CONCLUSÃO
- REFERÊNCIAS BIBLIOGRÁFICAS
1. INTRODUÇÃO
O presente trabalho que tem como tema a transmissão de sinal via VSAT (Very Small Aperture Terminal), abordar-se-á do seu funcionamento, conhecendo assim as suas topologias no que diz respeito as estações encontradas dentro da rede.
Também se verificará os seus componentes interligados a rede fornecida por essa transmissão VSAT e abordara-se as suas vantagens e desvantagem quanto a flexibilidade, confiança e economia.
Os VSAT´s não estão limitados pelo âmbito de cabeamento terrestre. Os VSAT´s podem ser instalados em qualquer lugar, então você tem um "ao vivo", sem entraves para o satélite. VSAT´s são capazes de enviar e receber todos os tipos de sinais de vídeo, dados e áudio para a mesma velocidade, independentemente da sua distância da terra centro de comutação e infra-estrutura.
3.3. Funcionamento de V.Sats
As redes VSAT são constituídas por três componentes fundamentais:
Estações remotas (terminais VSAT); Uma estação master opcional (HUB); Satélite de retransmissão.
Como será visto mais adiante, o HUB gerencia a rede num determinado tipo topologia e tem a finalidade de controlar o acesso pelo provedor do serviço.
De um a milhares todos os terminais VSAT de um mesmo sistema utilizam o mesmo transponder (conjunto receptor, conversor de frequência e transmissor) e compartilham a mesma banda.
O sistema VSAT se diferencia por usar antenas de pequeno diâmetro, menores que 2.5 m para terminais e menores que 4 m para HUB’s e ter baixo custo. Abaixo, na figura 1, o esquema das partes de um terminal VSAT.
Terminal VSAT
Os sinais recebidos do satélite são muito fracos e, consequentemente, precisam ser amplificados. Para minimizar a geração de ruídos no processo de recepção, é utilizado um módulo LNA (Low Noise Amplifier). A amplificação e conversão para a frequência adequada ao uplink são realizadas pelo módulo Power Amplifier/Frequency Converter. Além desses dois blocos existe ainda o bloco Base Band Controller que limita o uplink e o downlink além do modulador e demodulador que será visto mais à frente.
Nesta secção serão estudados separadamente os tipos de rede VSAT, seus componentes, suas técnicas de acesso e tipos de modulação utilizados. Várias topologias de redes, protocolos e interfaces estão disponíveis para serem implementados em aplicações de comunicação VSAT. Como exemplo pode-se citar alguns protocolos como ATM, Frame Relay, IP, X25 e o próprio ISDN.
3.4. Arquitectura
A estação terrena mais popular que existe é a VSAT, uma abreviatura para Very Small Aperture Terminal. Geralmente são estações com antenas variando de 80 cm a 2 metros e pouco de diâmetro.
Uma rede VSAT é composta de um número de estações VSAT e uma estação principal (“hub station”).
O outro tipo de arquitectura, menos usual, é a topologia de malha ou mesh onde qualquer um dos terminais VSAT se comunica, por intermédio somente do satélite, directamente com um ou mais terminais. Este tipo de topologia é extremamente útil quando se deseja diminuir o tempo de atraso de uma transmissão, já que há somente um salto entre os dois pontos.
Os satélites utilizados em ambas topologias são do tipo geoestacionário s. Assim, como o satélite está a uma altitude de 36.000 km acima do equador, num enlace com dois terminais VSAT juntos e logo abaixo do satélite, o tempo de propagação seria de 240 ms para uma transmissão na topologia em malha. Para um sistema VSAT com HUB (topologia em estrela) este tempo duplicaria devido aos dois saltos. Esta é uma importante característica que dificulta a utilização do VSAT em sistemas que utilizem aplicações que necessitem de tempo real; em contrapartida, o custo de transmissão independe da distância percorrida entre os pontos.
No caso das estações VSAT´s estarem conectadas à rede de telefonia pública em áreas rurais, a HUB funcionaria como elo para a conexão. Isso acontece da mesma forma quando se deseja oferecer Internet a estações remotas, cada estação recebendo um IP fixo.
3.6. Componentes
O primeiro e mais crítico componente do sistema VSAT é sem dúvida o satélite. Caso haja algum problema nos seus painéis solares ou no controle no seu sistema de geonavegação simplesmente não há comunicação. Como ainda não chegamos a ponto de ter um engenheiro orbitando junto do satélite a 36000 Km de altura, fica difícil a manutenção quando ocorrem problemas
Os satélites modernos são compostos de 24 transponder cada um com largura de banda podendo chegar até 110 Mbps. A largura de banda pode ser combinada de diversas formas, desde que o bit rate total permaneça contido no limite do transponder.
3.8.3. Vantagens Económicas
Estabilidade nos custos de operação da rede durante um longo período de tempo. Uma empresa pode ser proprietária de todos os segmentos da rede. Isto se faz que o preposto dedicado a comunicação possa se estabelecer com grande exactidão. O único segmento de que a empresa não pode ser dona é do segmento espacial, pois seus preços são muitos altos; Evitar as restrições que impõe uma rede pública quanto ao custo e postos de acesso; Aumento da produtividade da organização. Ao fazer um centro de monitorização e controle da rede o tempo entre falhas da rede aumenta consideravelmente e as durações das falhas podem ser curtas. No entanto, a organização pode responder rapidamente as questões de seus clientes graças a um meio de comunicação confiável, o que repercute em um aumento de satisfação das mesmas e o aumento das vendas. Pode-se implantar uma rede corporativa que não sofre tantas tarifas, que uma das principais razões de escolha para o nosso projecto.
3.9. Desvantagens de uma rede em VSAT
3.9.1. Problema económico
As primeiras invenções são caras e em alguns países não são claramente competitivas diante de redes baseadas em recursos terrestres. Este problema pode ser amenizado recorrendo a qualquer HUB.
3.9.2. Problemas radioelectrónicos
O atraso da propagação típica de 0,5s (duplo salto) pode ser um problema para certas aplicações como telefónica e videoconferência, mas também existem aplicações insensíveis a ele como a actualização de software, e-mail, transferência de arquivos;
O ponto mais crítico da rede está no satélite. Toda a rede depende da disponibilidade do satélite. Se este cair, toda a rede cai com ele. De qualquer maneira o problema não é muito grave, pois se no problema esta em um transportador uma simples troca de frequência ou/e polarização o soluciona. No caso de ser em todo o satélite bastaria reverter às antenas de outro satélite; Como todo sistema baseado em satélites é sensível a interferência vinda tanto da terra quanto do espaço.
5. REFERÊNCIAS BIBLIOGRÁFICAS
VSAT handbook IntelSat, 1998 TANENBAUM, S. Andrew; Redes de Computadores 5a edição; Editora Campos; 1997 pg 106-112; pg 185-193 e pg 374- SIMON Communication Systems Haykin ,; 4th edition; John Wiley & Sons; 2001 Chapter 5,6 & 8 ALENCAR, GILSON et al Efeitos da chuva no desempenho de terminais VSAT na transmissão de dados por satélites nas bandas Ku e Ka ”; XIX Simpósio Brasileiro de Telecomunicações; 2001 International VSAT Policy Declaration The global VSAT forum; 1999 SOARES, Luiz F. G.; Guido, Lemos; Colcher, Sérgio; 2a Edição; Editora Campus; 1995
