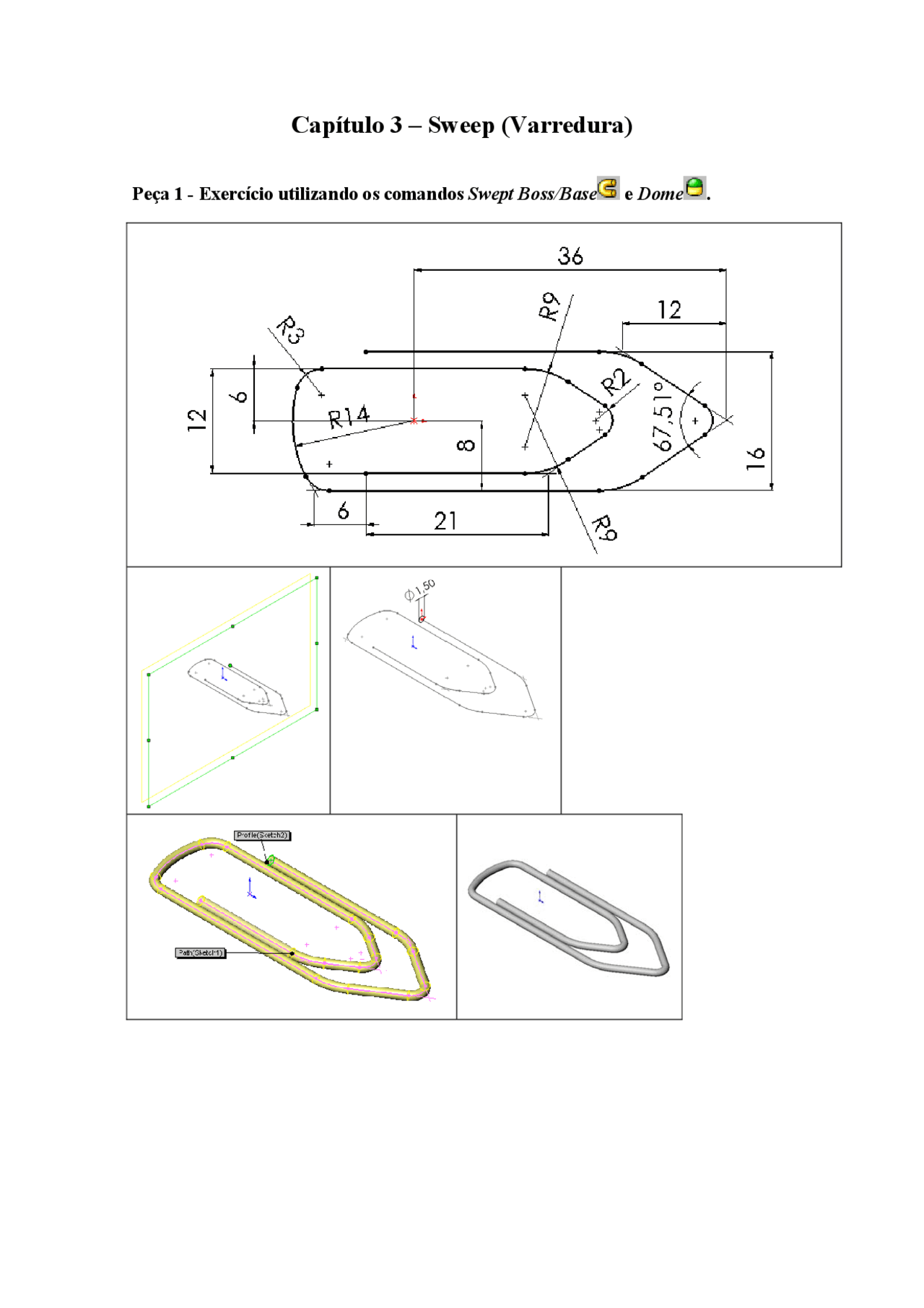

Capítulo 3 – Sweep (Varredura)
Peça 1 - Exercício utilizando os comandos Swept Boss/Base e Dome.
Peça 2 - Exercício utilizando os comandos Extruded Boss/Base , Swept
Boss/Base , Revolved Boss/Base , Circular Pattern , Extruded Cut e
Fillet.
Peça 3 - Exercício utilizando os comandos Swept Boss/Base , Extruded
Boss/Base , Circular Pattern , Extruded Cut e Fillet.
X Y Z
X Y Z
Defina os eixos maior e menor da elipse tomando o cuidado de alinhá-los com a direção X e Z do sistema de coordenadas e não fixá-los com o início das curvas guia. Não feche o Sketch ainda.
Centro da elipse no início do caminho.
Defined by: Height and Revolution Parameters: Height = 6 mm Reverse Direction - ativado Revolutions = 1, Start Angle = 0
