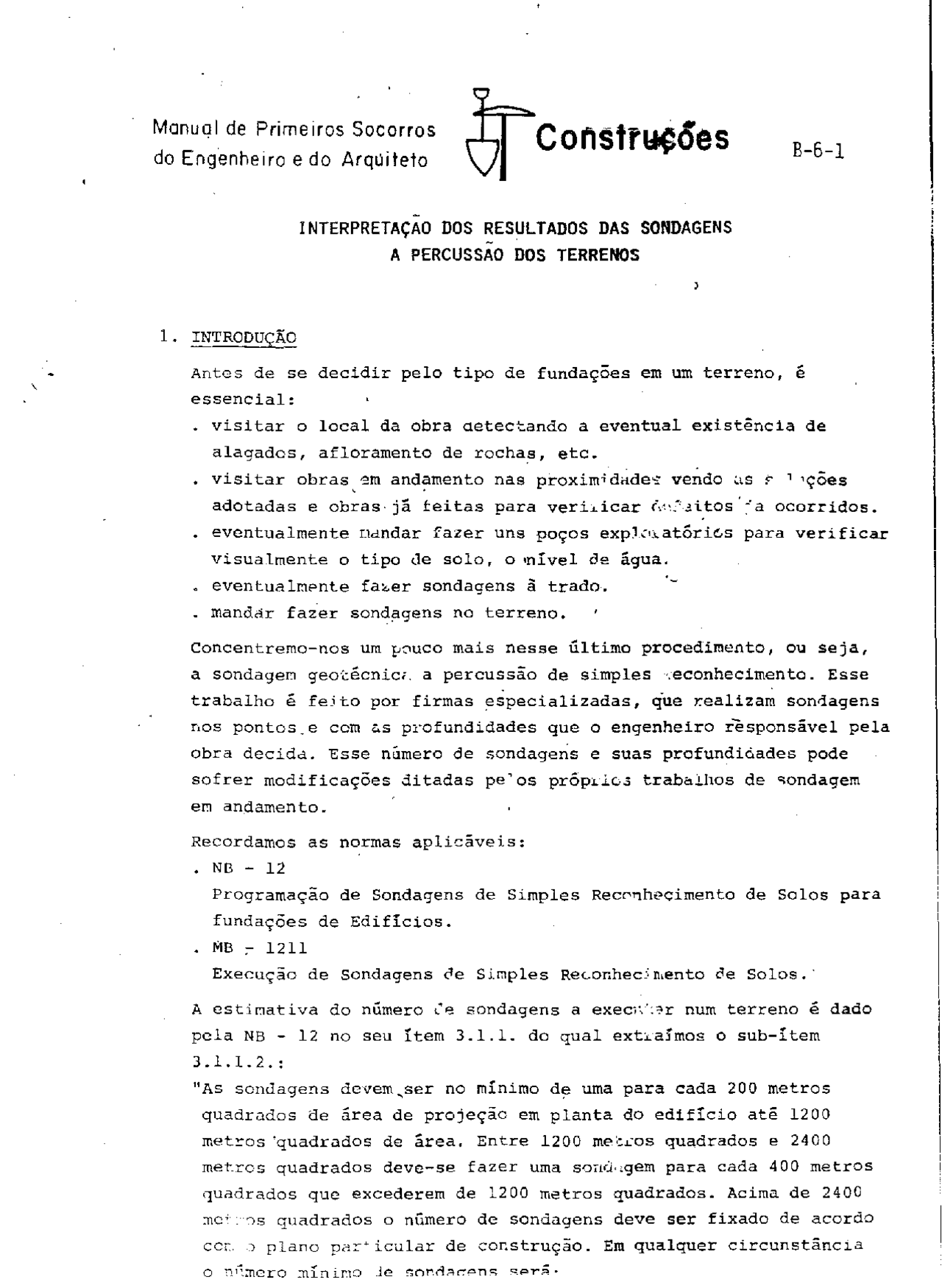

Manual de Primeiros Socorros Construções p-6 -6-1 do Engenheiro e do Arquiteto INTERPRETAÇÃO DOS RESULTADOS DAS SONDAGENS A PERCUSSAO DOS TERRENOS 1. INTRODUÇÃO Antes de se decidir pelo tipo de fundações em um terreno, é essencial: t - visitar o local da obra aetectando a eventual existência de alagados, afloramento de rochas, etc. - visitar obras em andamento nas proximidades vendo us * "ções adotadas e cbras-jã feitas para veriiicar itos “a ocorridos. - eventualmente Nandar fazer uns poços explcaatórics para verificar visualmente o tipo de solo, o nível de água. - eventualmente fazer sondagens à trado, - Mandar fazer sondagens no terreno. Concentremo-nos um pauco mais nesse último procedimento, ou seja, a sondagem geotécnic:. a percussão de simples «econhecimento. Esse trabalho é feito por firmas especializadas, que realizam sondagens nos pontos e com as profundidades que o engenheiro rêsponsável pela obra decida. Esse número de sondagens e suas profundidades pode sofrer modificações ditadas pe'os prôprics trabalhos de sondagem em andamento. , Recordamos as normas aplicáveis: . NB - 12 Programação de Sondagens de Simples Recrmheçimento de Solos para fundações de Edifícios. - MB — 1211 Execução de Sondagens de Simples Reconhecinento de Solos. A estimativa do número ve sondagens a execi:':2r num terreno é dado pela NB - 12 no seu ítem 3.1.1. do qual extraímos o sub-item 3.1,.1.2.: “As sondagens devem ser no mínimo de uma para cada 200 metros quadrados de área de projeção em planta do edifício atê 1200 metros 'quadrados de área, Entre 1200 mecros quadrados e 2400 metrcs quadrados deve-se fazer uma sonsiigem para cada 400 metros quadrados que excederem de 1200 metros quadrados. Acima de 240€ me'-os quadrados o número de sondagens deve ser fixado de acordo cer. » plano particular de construção. Em qualquer circunstância 1O Je sondarens serã- fo) ero min | Construções go Manual de Primeiros Socorros de Engenheiro e do Arquiteto a. 2 para a área de projeção em planta do edifício atê 200 metros quadrados . b. 3 para ãrea entre 200 metros quadrados e 400 metros quadrados". * 2. OS EQUIPAMENTOS DE SONDAGEM As sondagens de percussão de simples reconhecimento consistem em Sravar um barrilete amostrador que é uma peça metálica robusta, oca, de ponta bizelada. Esse harrilete, ao ser cravado com um peso que lhe cai ein cima, dã duas informações: - número de golpes para entrar no terreno, dando pois informações sobre a resistência das várias camadas dy solo - recolhe no seu interior amostra do sôlo que vai para laboratório paia ser identificado por EXAME TATO-VISUAL. VEJA US ESQUEMAS: “Tor q, + 1 PROLONGAMENTO OITO J ocorrodo., BARRILETE BARRILETE É E MOSTRADOR FEITO EM DUAS 50 cm ' . CANAS PARA FA- | N . CILITAR SUA SEPARAÇÃO E RETIRADA DE PESO 65k Lo 25 AMOSTRA DO CABEÇA AN do fo ato NG ia rem PSI AN TUBO DE PROLONGAMENTO - NO AMOSTRADOR QUE TRANS- ' 75em FERE O IMPACTO DO PESO AO “T— . , BARRILETE BARRILETE |% . “AMOSTRADOR [ig 1 PONTA BIZELADA PARA À PARA O LABORATÓRIO PENETRAÇÃO NO SOLO Manual de Primeiros Socorros Construções B-6-u do Engenheiro e do Arquiteto 4, OBSERVAÇÕES PRIMEIRAS 4.1. Normalmente o primeiro trecho, (0-1 m), não preocupa ou não interessa pois consiste de material vegetal, aterro e às obras de edificação dificilmente se apoiarão nesse solo. O primeiro trecho é escavado a trado manval. A partir de 1 m começa a cravação do amostrador graças à aplicação do martelo que cai em cima de sua cabeça ou num tubo de prolongamento. O amostrador & uma peça tubular oca de ponta bizelada que vai penetrando no terreno. Ao penetrar no terreno O trecho oco do amostrador enche com 45 cm de solo correspondendo aos 45 cm do trecho superior do 19 metro. Após vencer esses 45 cm o amostrador ê retirado do furo, & aberto, e o solo aí retido é retirado e embalado em recipientes e enviado para O laboratório. O Mestre de sondagem anota, de acordo com um exame visual, se ê solo arenoso, siltoso ou argiloso, dando algum detalhe típico. O Mestre de sondagem também anotou no boletim de sondagem o número de golpes para vencer cada um dos três trechos de 15 cm de penetração. Com base no boletim de medição de campo, é chamado de SPT (Standard Penetration Test) a somatória dó número .de golpes para vencer os 2º e 39 trechos de 15 cm de cada metro. É desprezado o número de golpes “ara vencer Oo primeiro trecha de i5 en. Assim: O SPT do trecho de 1 a 2 metros & 07. O SPT do trecho de 2 a 3 metros & li. O SPT do trecho de 3 a 4 metros é 10. » O Festre de sondagem após vencer os trechos de 15 cm (total 45 cm) com o sondador cravadc à percussão, escava a trado espiral cs 55 cr faltantes para completar esse metro. Portartc esses 55 cr não têm anotada sua resistência e não são tiradas amostras desse trecho de selo. Nos outros trechos Manual de Primeiros Socorros Construções B-6.5 do Engenheiro e do Arquiteto 4. O Sondador anota a profundidade do solo onde o furo começa a ter água. E o nível do lençol freático (N.A.). 4.6. O fim da sondagem é estabelecido: - pelo cliente (engenheiro responsável pela obra). Por exemplo: 15 metros. Um caso dessa limitação ê o caso de estudo de construção de adutoras algo rasas. Não interessa saber de camadas mais profundas do solo pois elas não influirão no estudo de fundação do tubo. - pelo encontro de solo muito resistente (SPT = 30). Com SPT > 30 não hã mais condição de continuar a penetração. É o que se chama de "impenetrável à percussão". Se hã necessidade de continuar a sondagem em profundidades maiores tem que se tirar partido de técnicas especiais (p. ex. lavagem). 5. OBSERVAÇÕES COMPLEMENTARES 5.1. As amostras de cada trecho do solo vão acondicionadas e U identificadas para o laboratório da firma de sondagem. No laboratôrio & feita a identificação TATO-VISUAL, ou seja, não se usam normalmente aparelhos ou eguipamentos de identificação do sclo para o cãso em questão (Sondagem de Simples Reconhecimento). Sô pelo aspecto e pelo contacto com a mão, o laboratorista (profissional de nível médio, geólogo ou engenheiro) define o tipo de solo. Para simples confronto o laboratorista confirma seu parecer com a informação de campo dada pelo Mestre de Sondagem. Veja-se a importância do trabalho do Mestre de sondagem: - ele dã no seu boletim o número de golpes por camada - ele E o responsavel pelo recolhimento, acondicionamento e identificação das amostras que vão para o laboratório. Conclusão: Se o trabalho do Mestre não for confiável, nada na sondaçem serã confiável. Manual de Primeiros Socorros do Engenheiro e do Arquiteto Construções 6 FIRMA DE SONDAGEM conto , DA FIRMA] Interessado: FABRICA DE DOCES QUERO MAIS NDA 7 E) SEM +ocai: RUA DOS PASSAROS nº 38 - SÃO PAULO -SP FUROnNS . BONS cuia do Boco do Furo: 216,371 Esc: 1/7100 Toata: maio/83 | Raso :Enge Jose] spT Nível Brotun |ucançd Pertil CLASSIFICAÇÃO DO MATERIAL POR À i de D Água | Cidoda | ado EXAME TATO VISUAL a Silte areno -orgiloso com vestígios de matéria orgânica, pouco compocto, mor- 1 ron escurô. Silte argiloso com areia fina, rijo 0 muita 8 2 rijo, marron cloro. 2 tdem, com pedregulho rijo a muito rijo: 3 E 14 Idem, muito rija. 4) 3,56 ” Areig fino, silfosa com pedregulho, me- 20 o 5 . dianamente compocta, marron + , = — da da 14 pas : Idem, medionomente compacia. H 8] > ma - ——— 26 S a Idem, compacta 2 7. -— uw qm TED O no 21 — a 2 84 Jidem, marron clara. 18 o mm nd ta Argila silfosa com areia fino, muito z . , 24 rija voregodo 30 Argilo arenosa com silte, muito rio 9 duro, marron clara LIMITE DA SONDAGEM — —— —— — o Manual de Primeiros Socorros Construções p-6-8 do Engenheiro edo Arquiteto DADOS PARA INTERPRETAÇÃO z A seguinte tabela d. dados para interpretação e classificação dos resultados de sondagem. Sole Estado sm: (NB-617/. 180) * fofa
40 Consistêúcia * muito mole — <2 t das argilas mole 3. e siltes + média 6-10 arenosos - rija 11-19 * dura > 19 f S6 para confrontar, se fizermos uma sondagem em cima de um aterro argiloso bem compactado, c SPT dará entre 10 e 15. FORMAS DE REMUNERAÇÃO DE SONDAGENS As regras de remuneração dos trabalhos de sondagem são: - paga-se uma taxa «e. mobilização para a firma deslocar v seu pessoal atê o local da obra. Essa taxa é função da distância do local à sede da firma e função da facilidade de acesso, já que haverã equipamentos a serem transportados e hã seres humanos envolvidos (detalhe inesquecivel). paga-se uma taxa de deslocamento de furo para furo de sondagem - paga-se por metro linear de sondagem paga-se um minimo de faturamento por obra. fodas essas condições são variáveis, em função do mercado fornecedor EFERÊNCIA ADICTONAL NB-617/8€ - Identificação e Descrição de Amostras de Solos obtidas em sondagens de simples reconhecimento dos solos.
