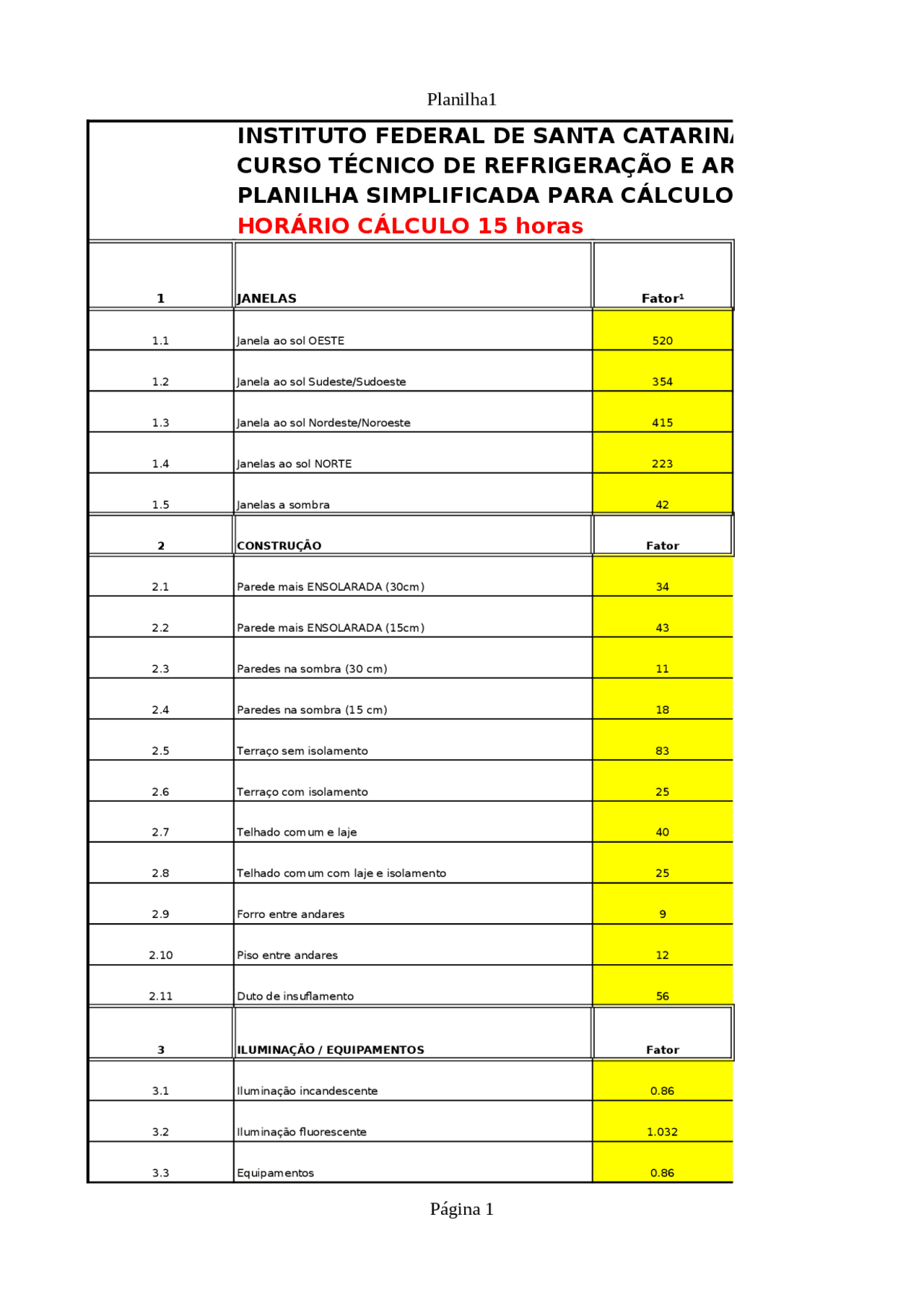

Planilha1
Página 1
INSTITUTO FEDERAL DE SANTA CATARINA IFSC SÃO JOSÉ
CURSO TÉCNICO DE REFRIGERAÇÃO E AR CONDICIONADO
PLANILHA SIMPLIFICADA PARA CÁLCULO DA CARGA TÉRMICA
HORÁRIO CÁLCULO 15 horas
1 JANELAS Fator¹
1.1 Janela ao sol OESTE 520
1.2 Janela ao sol Sudeste/Sudoeste 354
1.3 Janela ao sol Nordeste/Noroeste 415
1.4 Janelas ao sol NORTE 223
1.5 Janelas a sombra 42
2 CONSTRUÇÃO Fator
2.1 Parede mais ENSOLARADA (30cm) 34
2.2 Parede mais ENSOLARADA (15cm) 43
2.3 Paredes na sombra (30 cm) 11
2.4 Paredes na sombra (15 cm) 18
2.5 Terraço sem isolamento 83
2.6 Terraço com isolamento 25
2.7 Telhado comum e laje 40
2.8 Telhado comum com laje e isolamento 25
2.9 Forro entre andares 9
2.10 Piso entre andares 12
2.11 Duto de insuflamento 56
3 ILUMINAÇÃO / EQUIPAMENTOS Fator
3.1 Iluminação incandescente 0.86
3.2 Iluminação fluorescente 1.032
3.3 Equipamentos 0.86
