TCC decorrente ao estágio na energisa de Itaporanga-PB ATIVIDADES REALIZADAS: Descrição do Projeto Arquitetônico Locação e Execução da Fundação Contrapiso Execução dos Pilares Execução das Vigas Acompanhamento da Alvenaria Acompanhamento e Execução da Laje Esquadrias Reboco Revestimento Cerâmico Acompanhamento das Instalações Elétricas Acompanhamento das Instalações Hidráulicas Coberta Calçada Pintura e Decoração Fachada
Tipologia: Teses (TCC)
1 / 41
Esta página não é visível na pré-visualização
Não perca as partes importantes!

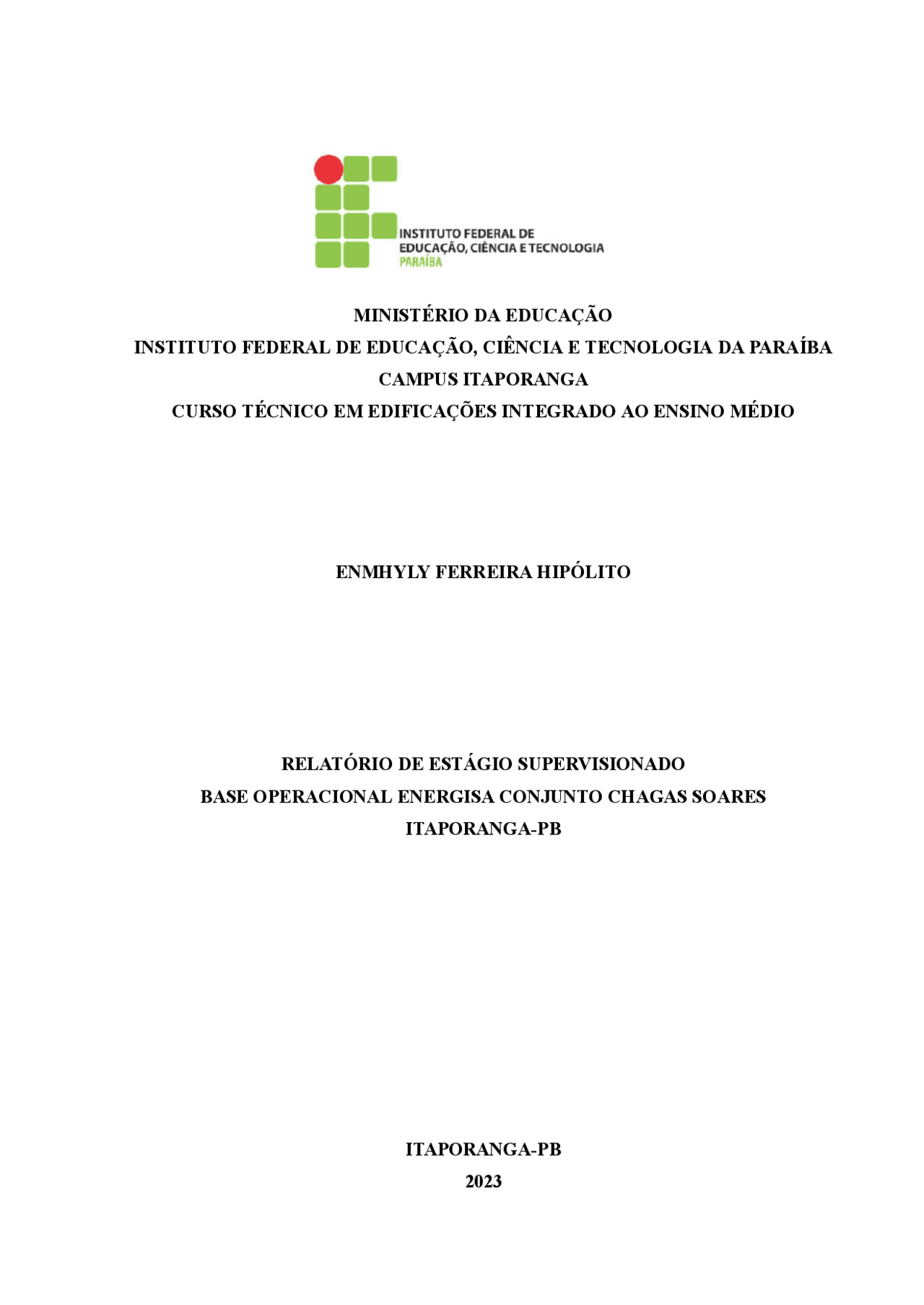

Relatório do Estágio Supervisionado Obrigatório apresentado ao Curso Técnico em Edificações Integrado ao Ensino Médio do Instituto Federal de Educação, Ciência e Tecnologia da Paraíba – Campus Itaporanga, como requisito parcial à obtenção do título de Técnico em Edificações. Professor Orientador: Renan Gomes de Lucena. ITAPORANGA-PB 2023
Agradeço, primeiramente, ao Instituto Federal de Educação Ciências e Tecnologia da Paraíba, que me proporcionou o acesso à qualificação técnica em edificações e paralelamente, amadurecimento intelectual e pessoal. Agradeço ao professor Renan Gomes de Lucena, que me orientou na execução do relatório a partir da disponibilidade de tempo e nas correções e dúvidas, atenção à documentação necessária do estágio e ensinamentos teóricos referentes ao assuntos observados no estágio. Agradeço às minhas amigas: Mayanne Kelry do Nascimento Abílio, Hellen Kivya Silvanio de Araujo e Maria Eduarda de Souza Dias que comigo presenciaram com totalidade a experiência do estágio, auxiliaram com a presença frequente na obra e debates referentes às práticas; também agradeço a Karen Rodrigues Prudencio e Anny Kamily de Araújo Tomaz Lima, ao apoio e conselhos, com momentos de diversão, em paralelo, ao estresse do estágio e execução do relatório. Agradeço aos professores Priscila Nunes Brazil, Fernando Marcus Nascimento Vianini, Vandikson Coelho Barbosa, José Gonçalves Júnior, Erivania Lima da Silva, Renan Gomes de Lucena, Maylle Alves Benício e Tales Martins de Alencar Paiva, que ao decorrer da minha vida acadêmica na instituição, proporcionaram um ambiente saudável e proveitoso na sala de aula, com o predomínio do conhecimento e aprendizado, respeitando a integridade e moral dos alunos. Agradeço a minha família, que proporcionou o suporte financeiro para a minha permanência na instituição, em conjunto com a disponibilidade do tempo para a execução do relatório, cumprir trabalhos e tarefas acadêmicas.
Figura 14 - Execução do Contrapiso Acima da Camada Intermediária, Disposta Sob a Base....
1.1. Estágio Tipo: Estágio Supervisionado Obrigatório. Orientador: Renan Gomes de Lucena. Período: 18/02/2023 à 27/07/2023. Carga Horária Semanal: 20 horas. Local do Estágio: Canteiro de Obras Base Operacional Energisa, localizada no Conjunto Chagas Soares, Rua Manoel Barreiro Lemos, Itaporanga-PB. 1.2. Estagiário Aluna: Enmhyly Ferreira Hipólito. Matrícula: 202116600019. Curso: Técnico de Edificações. Endereço: Rua Maria Deocleciano da Silva, Travessa David Pereira, Casa, Centro, Itaporanga-PB. Fone: (83) 99649-7308. E-mail: [email protected] 1.3. Empresa Razão Social: Mangueira Dantas Arquitetura LTDA. Endereço: Avenida Getúlio Vargas, nº 214, Centro, Itaporanga-PB.
O estágio supervisionado foi realizado no canteiro de obras da Sede Energisa, está localizado no Conjunto Chagas Soares, na Rua Manoel Barreiro Lemos, em Itaporanga-PB, cujas coordenadas geográficas são: 7°18'40.9"S 38°08'33.3"W. Essa obra é de caráter privado, para o maior auxílio da população do Conjunto, promovendo a acessibilidade do povo local. O município de Itaporanga, localizado na região metropolitana do Vale do Piancó, apresenta aspectos geomorfológicos de tabuleiros - áreas de vegetação aberta, que se apresenta distribuída em manchas em locais de solos arenosos - cortados pelos vales férteis dos riachos e uma vegetação cerrada, caracterizada pelo campo livre, gramíneas e poucas árvores, que são respectivamente de baixa e média cobertura. O processo de desertificação existente na cidade acontece por causa da variação climática e da ação do homem. O solo tem característica barrosa e é composto por grandes rochas. A cidade apresenta um clima semiárido quente, caracteriza-se por um clima seco e quente, considerado abafado, com pouca incidência de chuvas e períodos de estiagem, a temperatura flui entre 19º à 35º, com altas de 38 graus, mas a noite há ventos agradáveis para a população, entre janeiro e maio há a presença de incidência de chuva e nos meses de junho à dezembro não há muitas nuvens, diminuindo o número da precipitação, consequentemente, o clima entre esses meses é considerado escaldante. A direção do vento é Norte-Nordeste. Figura 1 - Condições Meteorológicas por Mês de Itaporanga. Fonte: Weather Spark, 2018.
Figura 2 - Base Operacional Energisa: Fachada da Entrada Secundária. Fonte: Própria, 2023. Figura 3 - Localização da Base Operacional Energisa. Fonte: Google Maps, 2019.
A entrega dos materiais à obra era por partes realizada com a caminhonete do próprio sócio da MDantas, também pelos responsáveis pela entrega dos vendedores dos materiais, não são os melhores visto que as ferragens estavam parcialmente corrosivas. Inicialmente, não foi executada a terraplanagem no terreno, o gabarito construído percorre totalmente o seu perímetro, é constituído por estacas, arame farpado, a distância entre estacas é de 45 centímetros, com altura entre arames de 9,5 centímetros. Até o momento de construção da alvenaria, era utilizado energia elétrica e água do vizinho à essa obra, de forma que era pago o utilizado na obra para o proprietário. Não havia vestimenta disponibilizada pela empresa, era responsabilidade dos funcionários vestirem bota, porém o resto era preferência deles irem de blusa comprida, regata, entre outros. Ao decorrer do fim da construção foi disponibilizado uma betoneira, apesar de não estar em suas melhores condições, levando em consideração que partes da fiação estavam expostas e remendadas por fita isolante, porém apesar de seu estado, serviu como ganho na produtividade na obra. Não havia caçamba para colocar os entulhos da obra, temporariamente os conteúdos das escavações eram colocados ao lado da vala, porém futuramente parte era usada para o reaterro. A obra não constava, inicialmente, lugares necessários para a sua execução como o canteiro de obras, que funciona como suporte da equipe (cinco a dez funcionários), visto que era constituído por uma telha ecológica e chão batido, era utilizado para colocar pertences e alimentos dos pedreiros e serventes; e almoxarifado, para armazenar os materiais (areia e brita), era exposto à chuva e animais locais, os sacos de cimentos não eram armazenados in loco, porém conforme o andamento da edificação e execução da alvenaria foi armazenado, dentro da própria obra, os materiais, equipamentos necessários e os pertences dos funcionários, conforme ilustrado nas figuras 6, 7 e 8.
Figura 6 - Central do Concreto e Armazenamento de Brita e Areia. Fonte: Própria, 2023 Figura 7 - Local Temporário para Funcionários. Fonte: Própria, 2023. Figura 8 - Almoxarifado. Fonte: Própria, 2023.
estava com a alvenaria adiantada; ou grande parte da edificação já executada e o interior do terreno não tinha feito a terraplanagem, com a vegetação nativa permanecendo no local apesar de tamanho avanço, os atrapalhando com a organização do ambiente de trabalho e da movimentação. Dentre o que foi apontado, foi causado problemas para encaixar cada etapa de forma cronológica e realista, de certa forma, prolongou a duração na realização em estágios de rápida execução, porém de forma geral as etapas foram descritas na figura 10. Figura 10 - Atividades Realizadas por Mês no Estágio. Fonte: Própria, 2023. 5.2. Locação e Execução da Fundação Na obra, foram utilizados dois tipos de fundação: viga baldrame, pelo perímetro da alvenaria e blocos de fundação, em cada local de pilar. A confecção foi iniciada pela escavação das valas utilizando uma barra de metal, as valas dos blocos é de 80x centímetros e viga baldrame de 40 cm de largura e 45 centímetros de profundidade, o comprimento varia. Após a escavação das valas, é realizado a compactação do solo, locação das fôrmas de madeira confeccionadas in loco, disponibilizar as armações compostas por quatro vergalhões, estribos com 2,5 centímetros de distância entre si, de forma que não estejam em contato direto com o solo para não acontecer a patologia corrosão, respeitando o cobrimento nominal; foram utilizados espaçadores circular e cadeirinha, para que as armações não movimentarem ao dispor o concreto, logo após a secagem é retirado os moldes que anteriormente utilizaram de óleo em toda a superfície, limparam os restos de cimentos e reutilizaram as formas para as
outras vigas baldrames da obra, utilizaram de impermeabilizante para evitar que a umidade dê origem à patologias. “Fundações são elementos que têm por finalidade transmitir as cargas de uma edificação para as camadas resistentes do solo sem provocar ruptura do terreno de fundação”
Conforme secavam, eram concretadas as próximas para ligá-las, uma viga baldrame à outra e o bloco de fundação, estruturalmente pela armação, e na confecção das vigas foi utilizado de prumo de equilíbrio e linha de nylon para a referência da viga baldrame, evitando a deixar torta. Nos blocos de fundação não foram utilizadas formas, o molde foi adquirido pela compactação da vala, a armação utilizada foi a grelha e o arranque com vergalhões e estribos. Para o reaterro das valas em volta da viga baldrame, foi utilizada a própria terra da escavação e areia. O traço do concreto ao decorrer da construção inteira, é medido empiricamente pelos pedreiros, também levado em consideração que utilizavam de um carrinho de mão, construído para comportar os materiais para um traço de concreto. O cimento utilizado em toda a construção é o cimento CP II F 32, e na argamassa foi utilizado um aditivo (Vedalit). Ao decorrer da execução da fundação, algumas etapas da fundação podem ser visualizadas conforme é ilustrado nas figuras 11, 12 e 13. Figura 11 - Espaçadores Circular e Cadeirinha. Fonte: Própria, 2023.
Revestimento de piso interno ou externo com placas cerâmicas e corn utilização de argamassa colante - Procedimento. “5.5.4 O contrapiso deve ser executado com antecedência mínima de sete dias em relação ao assentamento do revestimento cerâmico, visando diminuir o efeito da retração da
Figura 14 - Execução do Contrapiso Acima da Camada Intermediária, Disposta Sob a Base. Fonte: Própria, 2023. Figura 15 - Ilustração das Referências para o Nivelamento do Contrapiso. Fonte: NBR 13753, 1996.
5.4. Execução dos Pilares Na confecção dos pilares, a estrutura da armação é utilizada parte do arranque exposto após a concretagem do bloco de fundação junto com o restante da armação até que o comprimento seja congruente ao nível da coberta. Ao dispor a armação do pilar e sua forma, estruturalmente fixada por arames na alvenaria e preocupações com possíveis brechas, é arremessado o concreto utilizando de batidas na forma com a colher de pedreiro para a saída de vazios e melhor disposição das britas, evitando que elas somente permaneçam na parte superior, após secagem é retirado os moldes, que foram reutilizados na execução de todos os pilares. “...Eles são colocados na vertical, com a função simples de repassar para as fundações todas as cargas que são da própria construção, oriundas principalmente das lajes e vigas, e que
Há pilares de maiores dimensões que os demais, principalmente os que estão localizados na extremidade e sem coberta, não são rentes a alvenaria, afetando a estética do ambiente e utilização otimizada do espaço. Há exposição das ferragens à chuva, que pode alastrar a corrosão ao interior dos pilares e impactando negativamente o concreto e o tempo útil da estrutura, pela ação da patologia.
