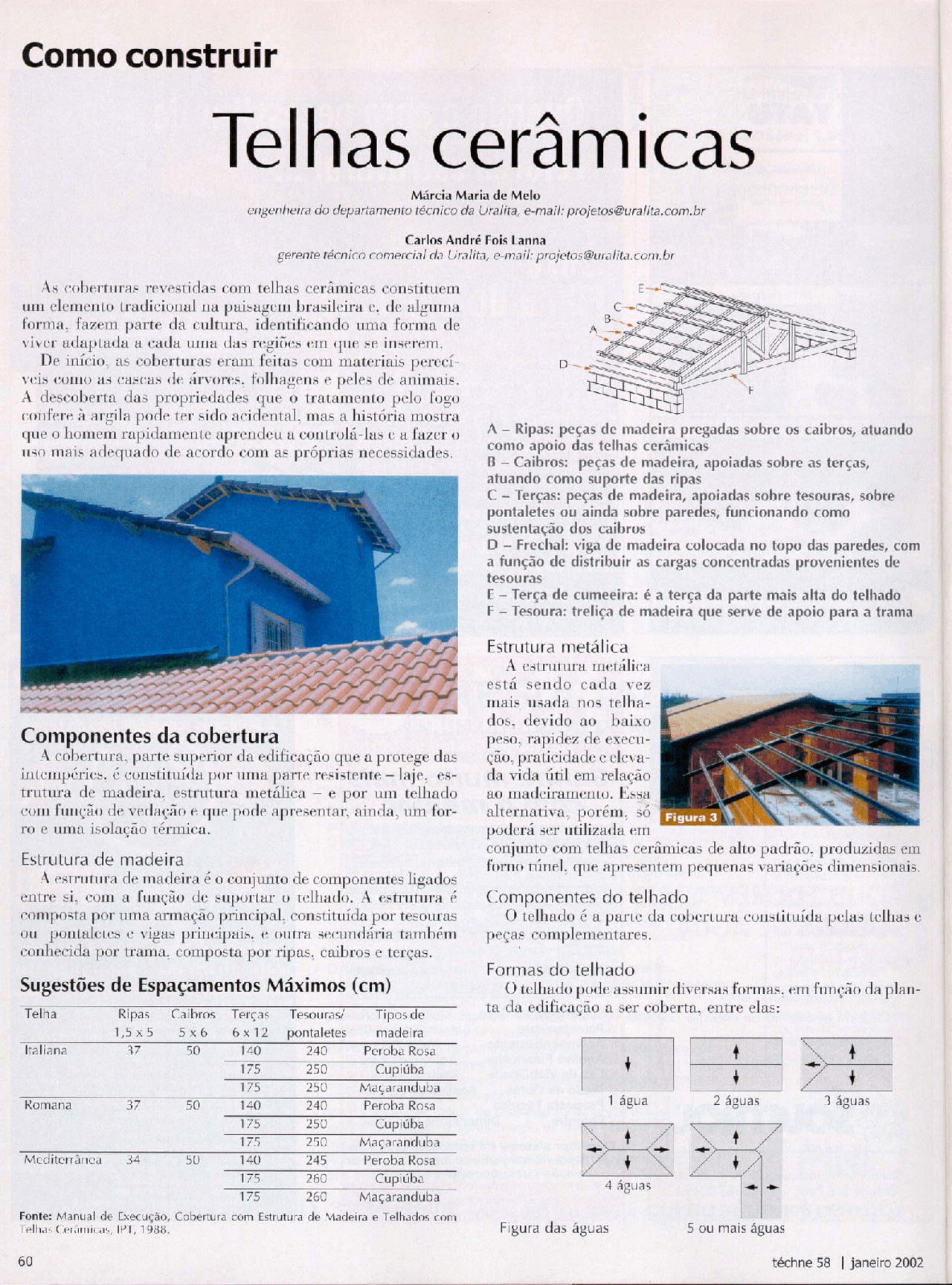

Como construir Telhas cerâmicas Márcia Maria de Melo engenheira do departamento técnico da Uralita, e-mail: projetosBuralita.com.br Carlos André Fois Lanna gerente técnico comercial da Uralita, e-mail: projetosQuialita.com.br Às coberturas revestidas com telhas cerâmicas constituem um elemento tradicional na paisagem brasileira e. de alguma forma, fazem parte da cultura, identificando uma forma de viver adaptada a cada uma das regiões em que se inserem De início, as coberturas eram feitas com materiais perecí veis como as cascas de árvores. folhagens e peles de animais. A descoberta das propriedades que o tratamento pelo fogo confere à argila pode ter sido acidental, mas a história mostra que o homem rapidamente aprendeu a controlá-las e a fazer o uso mais adequado de acordo com as próprias necessidades Componentes da cobertura A cobertura, parte superior da edificação que a protege das ri constituída por uma parre resistente — laje trutura de madeira, estrutura metálica — e por um telhado com função de vedação é que pode apresentar, ainda, um for- ro e uma isolação térmica. Estrutura de madeira A estrutura de madeira é o conjunto de componentes ligados entre si, com a função de suportar o 1 lo. A estrutura é composta por uma armação principal, constituída por tesouras ou pontuletes e vigas principais, e outra secundária também conhecida por trama, composta por ripas, caibros e terças. Sugestões de Espaçamentos Máximos (cm) Telha Ripas Caibros Terças Tesouras) Tiposde sas 5x6 6x12 pontaletes madeira lraliana Ea 50 140 240 Peroba Rosa. Es 250. Romana 37 EO Aaçaranduba Mediterrânea 34 E Peroba Rosa Cupiúba Jaçaranduba Fonte: Manual de Execução, Cobertura com Estrutura de Madeira e Telhados com, IPT, 1988. A - Ripas: peças de madeira pregadas sobre os caibros, atuando como apoio das telhas cerâmicas B — Caibros: peças de madeira, apoiadas sobre as terças, atuando como suporte das ripas € - Terças: peças de madeira, apoiadas sobre tesouras, sobre pontaletes ou ainda sabre paredes, funcionando como sustentação dos caibros D - Frechal: viga de madeira colocada no topo das paredes, com a função de distribuir as cargas concentradas provenientes de tesouras E — Terça de cume: é a terça da parte mais alta do telhado F- Tesoura: treliça de madeira que serve de apoio para a trama Estrutura metálica A estrutura metálica está sendo cada vez mais usada nos telha- dos, devido ao baixo peso, rapidez de execu- ção, praticidade e cleva- da vida útil em relação ao madeiramento. E alternativa, porém pode conjunto com telhas cerâmicas de alto padrão. produzidas em forno múnel, que apresentem pequenas variações dimensionais so br utilizada em Componentes do telhado O telhado é a parte da cobertura constituída pelas telhas é peças complementares, Formas do telhado O telhado pode assumir diversas formas ta da edificação a ser coberta, entre elas: em tur o da plan- EEE 4 , E | 1 água 3 águas ERRA E pa ” 4 águas Figura das águas 5 ou mais águas téchne 58 | janeiro 2002 Tipos de telhas cerâmicas: As telhas cerâmicas mais comumente utilizadas no mercado são as do tipo italiana, romana, mediterrânea, francesa, plan e portuguesa. Características Comprimento médio (mm) 410 Em 442 400 415 460 Largura média (mm) 247 259 258 240 240 160/180 Altura média (mm) 90 65 49 30 55 45/60 Número de telhas/m? 14,5 14 14 15 E 26 Peso por telha (kg) 28 33 34 26 30 23 Distância entre ripas (cm) 34 37 37 34 36 40 Absorção de água <11% <11% «1% <20% <18% <20% Carga de ruptura média (kg) >468 >305 >280 >70 >130 >100 Inclinação mínima (%) 30 30 30 32 30 20 Paletização 300/palete 300/palete 300/palete E E 5 Cumeeira. Água: superfície plana inclinada de um telhado Beiral: projeção do telhado para fora do alinhamento da parede Cumeeira: aresta horizontal delimitada pelo encontro entre duas águas, em geral, localizada na parte mais alta do telhado Espigão: aresta inclinada delimitada pelo encontro entre duas águas que formam um ângulo saliente. Pode ser considerado um divisor de águas cão: aresta inclinada delimitada pelo encontro entre duas águas que formam um ângulo reentrante. É um captador de águas Rufo: peça complementar de arremate entre o telhado e uma parede Fiada: segiiência de telhas na direção longitudinal Exigências funcionais das coberturas Estanqueidade e isolamento térmico É a exigência fundamental de qualquer cobertura inclina- da onde se relaciona o desempenho das telhas cerâmicas (impermeabilidade do material) com o funcionamento global do telhado (impermeabilidade da cobertura). A estanqueidade de uma cobertura é. em geral, obtida com inclinação e com o recobrimento das telhas. Quando a chuva é a única ação exercida sobre um telhado, a água cai verticalmente e a inclinação da cobertura garante o escoamento, No caso de chuva acompanhada de vento, existem movimentos ascendentes da água nos telhados que podem empurrar a água para dentro, caso 0 recobrimento e a inclinação sejam insuficientes. téchne 58 | janeiro 2002 Às telhas cerâmicas cabe, ainda, um papel fundamental para à conservação de energia e conforto da edificação no que diz respeito ao isolamento. Comportamento mecânico das telhas e do telhado sob a ação do vento As telhas utilizadas devem resistir, no mínimo, a 1,0 kN* para carga de ruptura à flexão aplicada no eixo. Devem, ain- da, suportar — sem quebrar — todo manuseio necessé eluindo a movimentação em volumes paletizados. * Telha francesa > 0,7 kN A ação exercida pelo vento sobre as cobertur: depende das condições previsíveis dos ventos de cada região, da geometria das coberturas e da implantação dos edifi Em casos de tempestade podem ocorrer sucç ou sobrepressões euja influência é particularmente importante para o arrancamento de elementos das cumeeiras e dos ar mates dos telhados. Assim, eventualmente, serão necessárias fixações mecânicas em número e forma de aplicação a serem recomendados pelo fabricante. Inclinação dos telhados À fim de garantir a estanqueidade dos telhados à água e a imobilidade das telhas. os telhados devem ser executados com as inclinações indicadas. Gráfico de inclinação dos telhados E | Semi amarração 3m 4m 5m Gm Zm 8m 9m 1Om com amarração 30% 32% 34% 36% 38% 40% 42% 45% Fontes mou de Instala Top els tala Cálculo do número de telhas em função da inclinação do telhado Para o cálculo da quantidade de telhas de uma determi- 61 tratos Acabamentos laterais Os acabamentos laterais são peças de alto valor estético e famcional e protegem as peças laterais de madeira da estrutu- ra. Para utilizá-los, o telhado deve ser planejado com antece- dência. projetando-se com base em módulos múltiplos da lar- gura útil da telha mais a largura útil da meia telha. A fim de evitar erros, é necessário evitar 0 comprimento da ripa acres- cendo 4 em de cada lado. Fixar o acabamento lateral na ripa apenas com prego de aço ou parafuso antiferrugem /— Ripa RA RARAS cabemento ateral direito Rincão ou água furtada c arremates O rincão é um coletor de águas constituído por uma calha metálica fixada na estrutura de madeira do telhado. As telhas devem ser cortadas na direção do rincão, de tal forma que recubram a calha metálica em pelo menos 60 mm de cada lado. A largura livre da calha deve ser de aproximadamente 150 mm, sendo que suas bordas devem ser viradas para cima a fim de não permitir o vazamento de sumula nu 150 mm téchne 58 | janeiro 2002 Os encontros do telhado com paredes paralelas ou trans- versais ao comprimento das telhas devem ser executados em- pregando-se rufos metálicos ou componentes cerâmicos de forma a ntir a estanqueidade do telhado. — Rufo Metálico Nm mam [esa Drenagem de águas pluviais Para o dimensionamento das águas furtadas, das calhas e dos condutores deve-se levar em conta a área de contribuição do respectivo trecho do telhado, considerar uma duração de precipitação de cinco minutos e um período de retorno de cinco anos. À intensidade pluviométrica deve ser estabelecida para cada região, considerando-se os dados de chuvas colhi das em postos meteorológicos locais. Para telhados até 100 m2, em projeção horizontal, pode-se adotar para a intensidade pluviométrica o valor de 150 mm/h Em nenhum caso poderão ser adotados calhas com diâmetro inferior a 100 mm, condutores verticais com diâmetro inferi- ora 70 mm e águas furtadas com largura inferior a 150 mm. Recomenda-se que o projeto de ir vas pluviais obedeça à norma NBR 10844/89 — Instalações Prediais de Aguas Pluviais, Bibliografia Manual de Execução, Cobertura com Estrutura de Madeira e Telhado com Telhas Cerâmicas, |PT-1988 Manual de Instalação, Top Telha Italiana 14, Uralita. Manual de Aplicação de Telhas Cerâmicas, Associação Portuguesa de Indústri- as de Cerâmica e Construção. Caderno de Projetos de Telhados em Estruturas de Madeira. Antônio Moliterno. Editora Eclgarcl Blucher Lida, 1981 ' NBR — 10844/89 — Instalações Prediais de Águas Pluviais. ABNT (Associação Brasileira de Normas Técnica NBR - 6462/87 - Telha cerâmica tipo francesa - determinação da carga de ruptura à flexão. ABNT (Associação Brasileira ce Normas Técnica: NBR — 7172/87 - Telha cerâmica tipo francesa. ABNT (Associação Brasileira de Normas Técnicas) NBR - 8038/87 — Telha cerâmica tipo francesa — Forma e dimensões. ABNT (Associação Brasileira de Normas Técnicas), NBR — 8039/83 — Projeto e execução de telhados com telhas cerâmicas tipo francesa. ABNT (Associação Brasileira de Normas Técnicas). NBR — 8947/85 — Telha cerâmica — Determinação da massa e da absorção de água. ABNT (Associação Brasileira de Normas Técnicas) NBR — 8948/85 — Telha cerâmica - Verificação da impermeabilidade. ABN! (Associação Brasileira de Normas Técnicas). NBR — 9598/86 - Telha cerâmica de capa e canal ABNT (Associação Brasileira de Normas Técnicas). ipo paulista — Dimensões. NBR 9599/86 — Telha cerâmica de capa e canal tipo plan - Dimensões. ABNT (Associação Brasileira de Normas |écnicas). NBR=9601/86 - Telha cerâmica de capa e canal. ABNT (A: de Normas Técnicas) NBR — 9602/86 - Telha cerâmica de capa e canal - Determinação da carga de ruptura à flexão. ABNT (Associação Brasileira de Normas Técnicas) NBR — 13582/96 - Telha cerâmica lipo romana. ABNT (Associação Brasileira de Normas Técnicas), ciação Brasileira 63
