Informações sobre as junções por meio de solda em construções de caldeiras e reservatórios. O texto aborda as vantagens das uniões soldadas em comparação às uniões arrebitadas, as especificações de soldas, os tipos de soldas e suas configurações, e o cálculo de uniões soldadas.
Tipologia: Notas de estudo
1 / 35
Esta página não é visível na pré-visualização
Não perca as partes importantes!

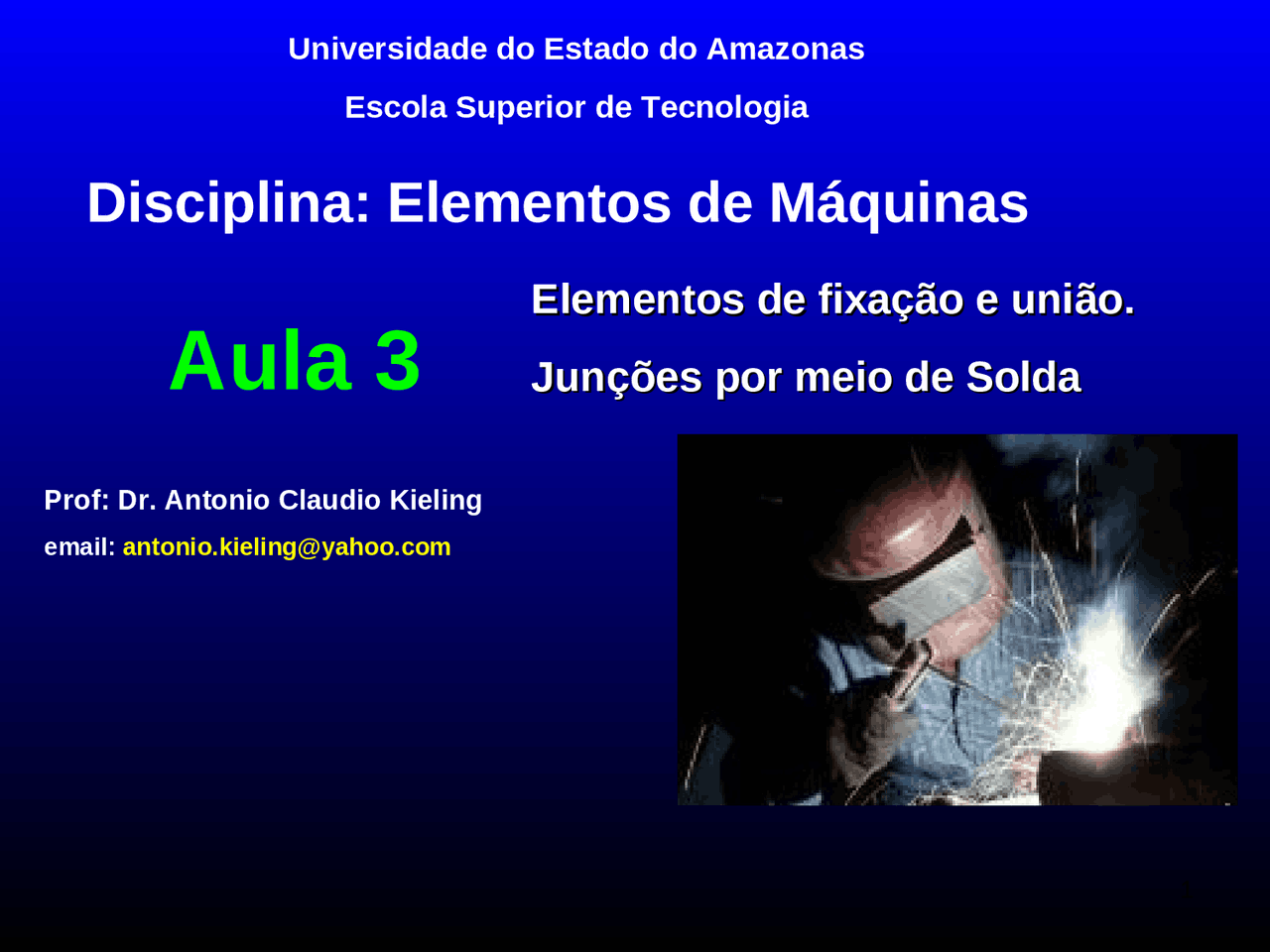

Aula 3
Universidade do Estado do Amazonas
Escola Superior de Tecnologia
Prof: Dr. Antonio Claudio Kieling
email: [email protected]
Numerosos e variados são os casos em que podem-se utilizar as junções por
meio de solda.
Na construção de caldeiras e de reservatórios, a solda permite juntar as
chapas tôpo a tôpo, evitando assim, as incômodas sobreposições de
chapas nos pontos a serem rebitados e proporcionando uma certa redução
do peso da construção.
Materiais como Aço, Aço fundido ou ferro fundido
Ligas de cobre, de Aluminio e magnésio, ao níquel, ao zinco, ao chumbo
Mais recentemente, materiais termoplásticos artificiais podem-se aplicar soldas.
As estruturas de Aço (edifícios, pontes, guindantes) soldadas têm peso
20% menor que as rebitadas.
5
As soldas são normalmente especificadas pela resistência á tração do
material utilizado, seguida de detalhes construtivos e das dimensões. Como
exemplo, a especificação da Associação Americana de Soldagem (AWS) é:
AWS E60XX h1xh2xL
Nessa forma de especificação, a organização é citada, depois vem o tipo de solda
E para eletrodo revestido
XX representam características adicionais constantes na norma de especificação,
h1, h2 e L representam a dimensão lateral do filete de solda, a dimensão da outra
lateral (perna) e o comprimento do filete.
Muitas outras formas de representar a solda são normalizadas, dependendo da
norma utilizada e da região onde essa se aplica.
No Brasil, a Associação Brasileira de Normas Técnicas recomenda a especificação
de forma semelhante a da AWS.
União soldada.
Critérios de Cálculo de Uniões Soldadas.
Classificação para o cálculo
Considerações para o cálculo
Area S L
13
Considerações para o cálculo
Superficie
plana
Superficie plana
Superficie plana
Superficie plana Superficie plana
Superficie plana
Superficie
plana
20
Solda de tôpo:
E a configuração mais simples para a soldagem de elementos metálicos.
E utilizado para unir as extremidades de dois elementos, como pinos, chapas
etc.
A figura mostra quatro arranjos para esse
tipo de soldagem.
Em (a) representa a pior configuração
possível, tanto em termos de concentração
de tensões como em termos da mistura dos
materiais, levando a uma solda de
características de resistência bem
diferentes daquelas das peças originais.
O arranjo mostrado em (b) serve para aumentar a área de contato entre a solda e as
peças, diminuir as tenções e é utilizado principalmente para a soldagem em peças em
um só dos lados.
Em (c) mostra a melhor configuração e é utilizado quando os passes de solda podem
ser dados de ambos os lados, o que uniformiza a solda quanto a flexão e permite uma
distribuição melhor da rigidez do conjunto.
O arranjo em (d) é uma variação mais econômica do arranjo em (b).
Fig. 1. Solda de tôpo
