1

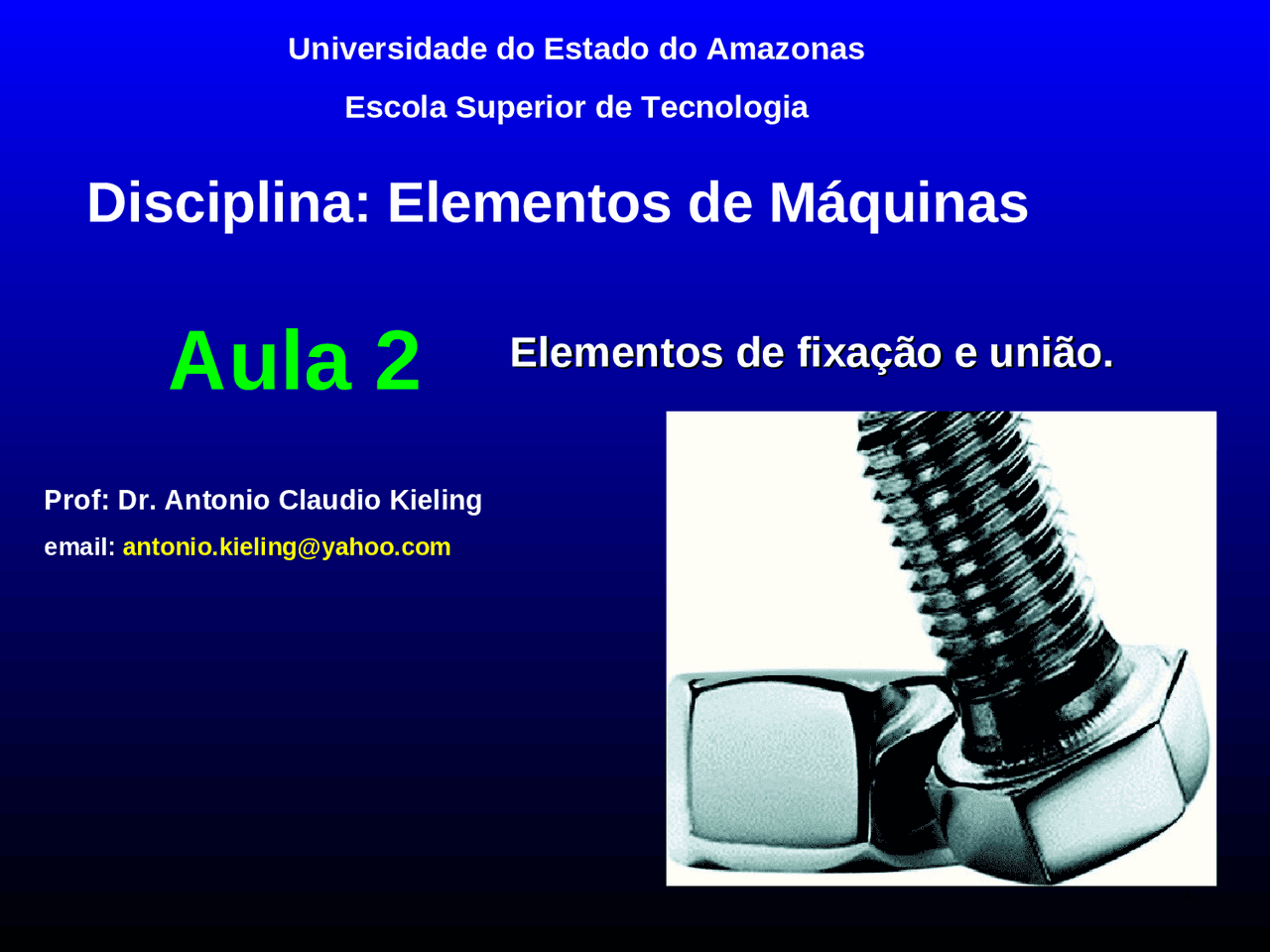

Disciplina: Elementos de Máquinas
Aula 2
Universidade do Estado do Amazonas Escola Superior de Tecnologia
Elementos de fixação e união. Elementos de fixação e união.
Prof: Dr. Antonio Claudio Kieling email: [email protected]
TemaTema II.II. ElementosElementos dede fixaçãofixação ee
união. união.
2.1. Uniões parafusadas. Generalidades.
2.2. Principais falhas das uniões parafusadas.
2.3. Cálculo das uniões parafusadas.
2.4. Projeto e avaliação de uniões parafusadas.
Junções por meio de parafusos Parafuso Porca Elementos para unir (partes) União desmontável
Prafuso métrico de Cabeça sextavada K = (0,6 … 0,7) d S = ( 1,7 … 1,5) d
Chave 8 10 13 17 19 24
d
(m
Tipos de Junções parafusadas. Parafusos e Porca. As espessuras dos elementos a unir não são muito grandes e permitem fazer furos pasantes
Parafuso. A espessura de um dos elementos a unir permite fazer um furo pasante e no outro se pode fazer uma rosca (ou enroscar o parafuso). Tipos de Junções parafusadas.
Roscas de sujeição.
Os parafusos, como suporte da rosca, têm uma superfície em forma
de helicoide que permite um movimento de rotação e translação
vinculado ao aperte dos elementos a unir.
2.1. Uniões parafusadas. Generalidades. As uniões parafusadas se classificam como uniões desmontáveis. Consistem em rosquear exteriormente uma peça e interiormente a outra de maneira que ficam unidas mediante o fio de rosca. Têm um amplo emprego, perto do 60 % das uniões das maquinas são parafusadas.
Principais desvantagens:
Os furos reduzem a resistência das peças.
Não se obtém o hermetismo das uniões por solda
Podem-se afrouxar ou debilitar ante variações da carga ou a
temperatura.
Revistam requerer elementos adicionais para a fixação
Baixa resistência a cargas variáveis.
Tipos de elementos de união:
Classificação das roscas.
Sentido de direção da rosca: Na rosca direita, o filete sobe da direita para a esquerda, conforme a figura. Na rosca esquerda, o filete sobe da esquerda para a direita, conforme a figura. Rosca é um conjunto de filetes em torno de uma superfície cilíndrica.
Na atualidade, coexistem várias nomenclaturas para roscas de
sujeição, mas a rosca ISO de fixação é uma das de maior difusão
- (^) Na Rosca ISO se identificam:
- (^) Passo p (normalizado em milímetros)
- (^) Angulo entre flanco de 60°
Geometría Básica da Rosca
p : Passo da rosca (mm). d: Diâmetro exterior (mm). d1: Diâmetro interior [mm] d2: Diâmetro médio [mm] d3: Diâmetro de fundo do parafuso [mm] h: Altura do perfil prático [mm] : Ângulo de perfil: = 60º n: Número de entradas (É usual n = 1) : Ângulo de elevação da hélice.
Algumas relações:
d1 = d – 0,0825 p
d2 = d – 0,06495 p
h = 0,54126 p
Porca Parafuso
Diâmetros (mm) Passo (mm) exterior fundo médio d d 3 d 2 p 8 6.65 7.19 1. 6.92 7.35 1 7.19 7.51 0. 10 8.38 9.03 1. 8.65 9.19 1.
Exemplos:
M8 (rosca d = 8mm e passo de 1.25)
M8x0.75 (rosca d = 8mm e passo de 0.75 mm)
Designação:
M d x p Rosca
