Baixe Têmpera e revenido e outras Notas de estudo em PDF para Engenharia Mecânica, somente na Docsity!
Têmpera e revenido (Topo pág | Fim pág)
Conforme visto em página anterior, a martensita é a estrutura básica formada no processo de têmpera, que tem como resultado um expressivo aumento da dureza do aço.
Em razão das posições das linhas de início e de fim da transformação (Mi e Mf no diagrama), há necessidade de um rápido resfriamento para que ela ocorra.
Na prática, isso é obtido através da imersão da peça em um meio adequado (água ou óleo, por exemplo). Em alguns casos, jatos de ar são suficientes para a operação.

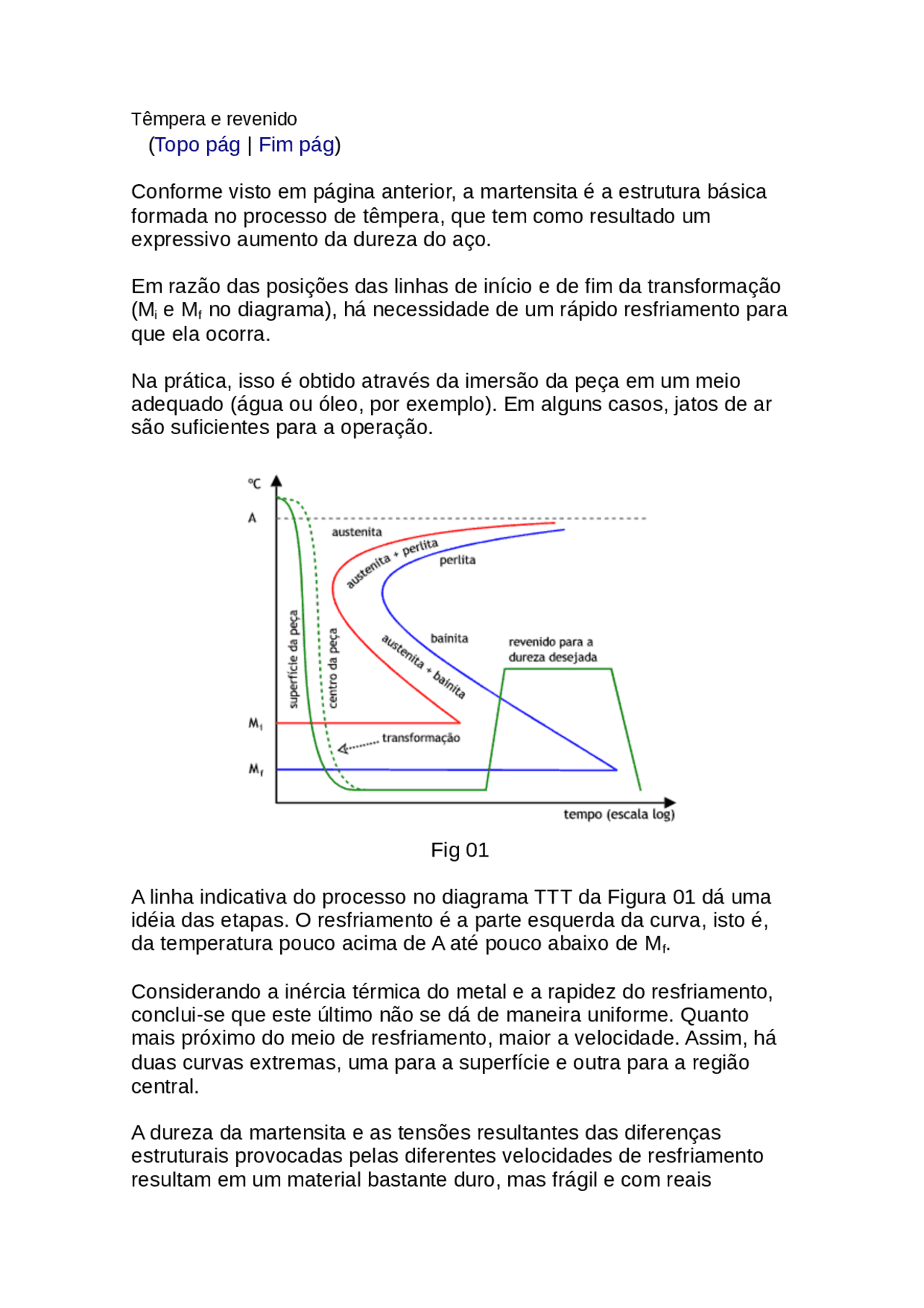

Fig 01
A linha indicativa do processo no diagrama TTT da Figura 01 dá uma idéia das etapas. O resfriamento é a parte esquerda da curva, isto é, da temperatura pouco acima de A até pouco abaixo de M (^) f.
Considerando a inércia térmica do metal e a rapidez do resfriamento, conclui-se que este último não se dá de maneira uniforme. Quanto mais próximo do meio de resfriamento, maior a velocidade. Assim, há duas curvas extremas, uma para a superfície e outra para a região central.
A dureza da martensita e as tensões resultantes das diferenças estruturais provocadas pelas diferentes velocidades de resfriamento resultam em um material bastante duro, mas frágil e com reais
possibilidades de trincas ou deformações, a depender do nível dessas tensões.
Em peças de pequenas dimensões ou seções, esses efeitos podem ser algumas vezes tolerados, mas são bastante prejudiciais ou inaceitáveis na maioria dos casos.
O revenido é um tratamento posterior à têmpera, que consiste em elevar a temperatura até certo nível e manter por algum tempo, conforme restante da curva verde da Figura 01.
O resultado é um alívio das tensões internas e redução da dureza, tanto maior quanto maiores a temperatura e o tempo de revenido.
Fig 02
Pode-se dizer, portanto, que a operação de revenido ajusta a dureza desejada da peça. Se a dureza diminui, a ductilidade aumenta e, por conseqüência, a resistência ao impacto. Na Figura 02, a variação aproximada desses parâmetros versus temperatura de revenido para aço com 0,45% C.
A temperatura de aquecimento para a têmpera deve estar um pouco acima de um determinado nível A, indicado na Figura 01.
Esse valor deve ser tal que a estrutura do aço, antes de iniciar o resfriamento, seja formada basicamente pela austenita.
No caso de aços hipereutetóides, a presença de alguma cementita não traz maiores conseqüências. Portanto, o nível A pode ser a temperatura crítica inferior A 1. Aços hipoeutetóides contêm ferrita logo acima de A 1 , o que produz um endurecimento incompleto. Para esses aços, o nível A deve ser a temperatura crítica superior, linha A 3 no diagrama Fe-C.
O efeito da austenita retida é uma instabilidade dimensional, que pode ser inadmissível para certas aplicações. Há alguns meios para a sua remoção. Um deles é uma segunda etapa de revenido, entre 200 e 300ºC, que transforma o resíduo de austenita em bainita. Outro meio é o uso de refrigeração mecânica ou criogênica (dióxido de carbono, nitrogênio líquido, etc) para efetuar o tratamento subzero , isto é, a redução de temperatura até a transformação completa.
Martêmpera (Topo pág | Fim pág)
Conforme já visto, a têmpera convencional produz tensões internas devido às diferenças de velocidades de transformação entre partes superficiais e interiores.
O tratamento posterior de revenido pode contornar o problema, mas não é suficiente em alguns casos.
Na martêmpera, a peça é resfriada até uma temperatura um pouco acima do início da transformação da martensita (Mi ) por um meio adequado como óleo aquecido ou sal fundido.
Nesse meio, ela é mantida por um tempo suficiente para uniformizar as temperaturas internas e externas. Logo após, ocorre o resfriamento para transformação da martensita.
Fig 01
Portanto, a transformação acontece com alguma uniformidade de
temperatura na peça, evitando ou diminuindo a formação de tensões
residuais.
A martêmpera não dispensa o tratamento de revenido, pois a estrutura
básica é a mesma martensita da têmpera convencional. Naturalmente,
devido à etapa adicional, exige mais controle de parâmetros e
equipamentos apropriados.
