Template de projeto elétrico. Revit
Tipologia: Esquemas
1 / 66
Esta página não é visível na pré-visualização
Não perca as partes importantes!

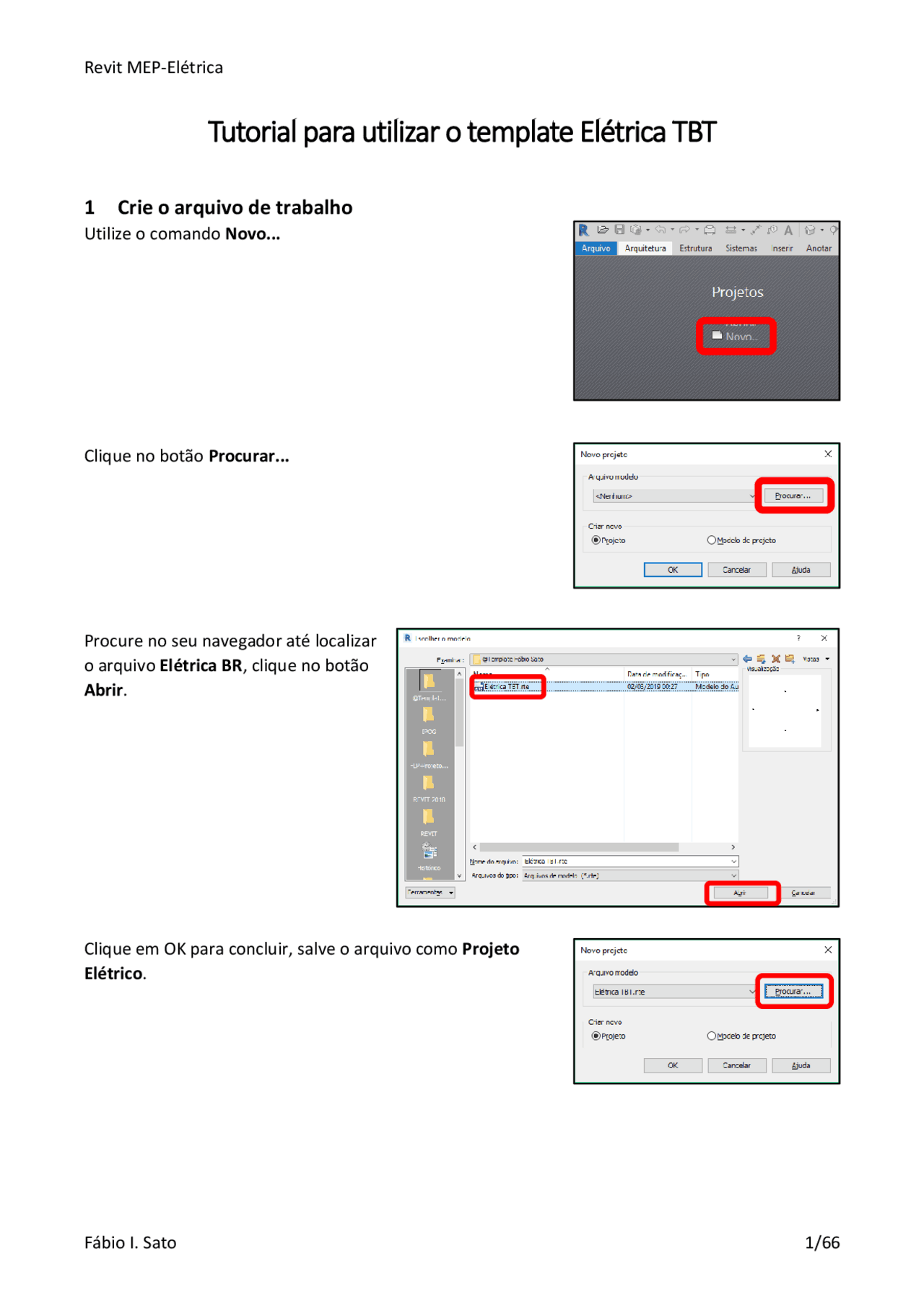

Utilize o comando Novo... Clique no botão Procurar... Procure no seu navegador até localizar o arquivo Elétrica BR , clique no botão Abrir. Clique em OK para concluir, salve o arquivo como Projeto Elétrico.
Utilize o comando Vínculo do Revit para criar o vínculo da arquitetura. Selecione o arquivo CKPPA 15 - 02 e selecione em Posicionamento a opção Auto – Origem para Origem , e clique em Abrir. Usando o Navegador de projeto , selecione a elevação Sul – Elétrica.
Em Mapeamento de fase , clique em Editar... para abrir a janela Fases , nela marque mapeie as fases do arquivo vinculado com o arquivo do projeto elétrico.
Utilize o comando Adquirir coordenadas para adquirir o sistema de coordenadas do vínculo da arquitetura, que, neste caso, é o arquivo de referência, depois de iniciar o comando, selecione o vínculo para concluir, é necessário usar o
Na janela de Opções de copiar/monitorar , em Adicionar sufixo ao nome do nível insira “-ELT”, indicando desta forma que o nível pertence ao projeto elétrico, clique em OK para encerrar a configuração. Utilize o comando Copiar para iniciar a cópia dos níveis. Na barra de opções, o comando de seleção múltipla fica disponível, marque Múltiplo e selecione todos os níveis do vínculo.
Após selecionar os níveis, clique no botão Concluir na barra de opções para concluir a cópia.
Utilize o comando Planta de piso para criar as vistas correspondentes de cada nível, ao iniciar o comando a janela Nova planta de piso será exibida. Selecione todos os níveis e clique em OK, todas as plantas de piso serão criadas, verifique no Navegador de projeto.
Para criar os espaços, vá para uma planta baixa, e utilize o comando Espaço para criar os espaços. Ao iniciar o comando, a guia Modificar|Colocar Espaço aparece, utilize o comando Colocar espaços automaticamente para agilizar o processo. Manter o Identificar na colocação marcado para que ao inserir os Espaços , os Identificadores de espaço serão colocados automaticamente. É necessário criar os espaços em cada planta baixa do projeto.
Muitos espaços criados, não são necessários, uma das indicações de que não é necessário é o nome, que permanece como Espaço , e a área, normalmente pequena. Para remover estes espaços, crie uma tabela de espaços. Através do comando Tabela/Quantidades , inicie a criação de uma tabela de espaços para fazer a manutenção dos mesmos. Na janela Nova tabela selecione Espaço e clique no botão OK. Na janela de Propriedades da tabela , na guia Campos , selecione os campos, Nome , Número e Área.
Na guia Classificar/Agrupar , selecione os seguintes critérios, Nome e Número. Selecione todas as linhas da tabela cujo valor de Nome seja Espaço e use o comando Excluir , esta é a única forma de excluir Espaços do arquivo de projeto.
Na guia Categorias de anotação , selecione
Selecione uma planta de piso para ser a planta de trabalho, vamos utilizar a planta PAVIMENTO 3 – 2° TIPO-ELT. Para facilitar a visualização e precisão na colocação dos elementos utilize o comando Linhas finas , atalho TL. Use o comando Equipamento elétrico , na janela de Propriedades , na parte superior, selecione o tipo desejado, no exercício vamos utilizar o Painel Embutido-Padrão. Posicione o painel na parede atrás da porta de entrada da unidade, cancele o comando de Equipamento elétrico usando a tecla
Utilize o comando Material elétrico para fazer o lançamento de tomadas, selecione Ponto de Tomada- Simples. Crie diversos pontos de tomada. Ative o comando Identificar na coloção para inserir o identificador automaticamente.
Posicione o ponto como for necessário, cancele o comando pressionando a tecla
