Escola SENAI "Prof. João Baptista Salles da Silva"
Docente:Gazoli Código:MA
Q
‐ 01
Componente Curricular:MáquinasElétricas
Atividade:Identificaçãodosterminais demotor 3~

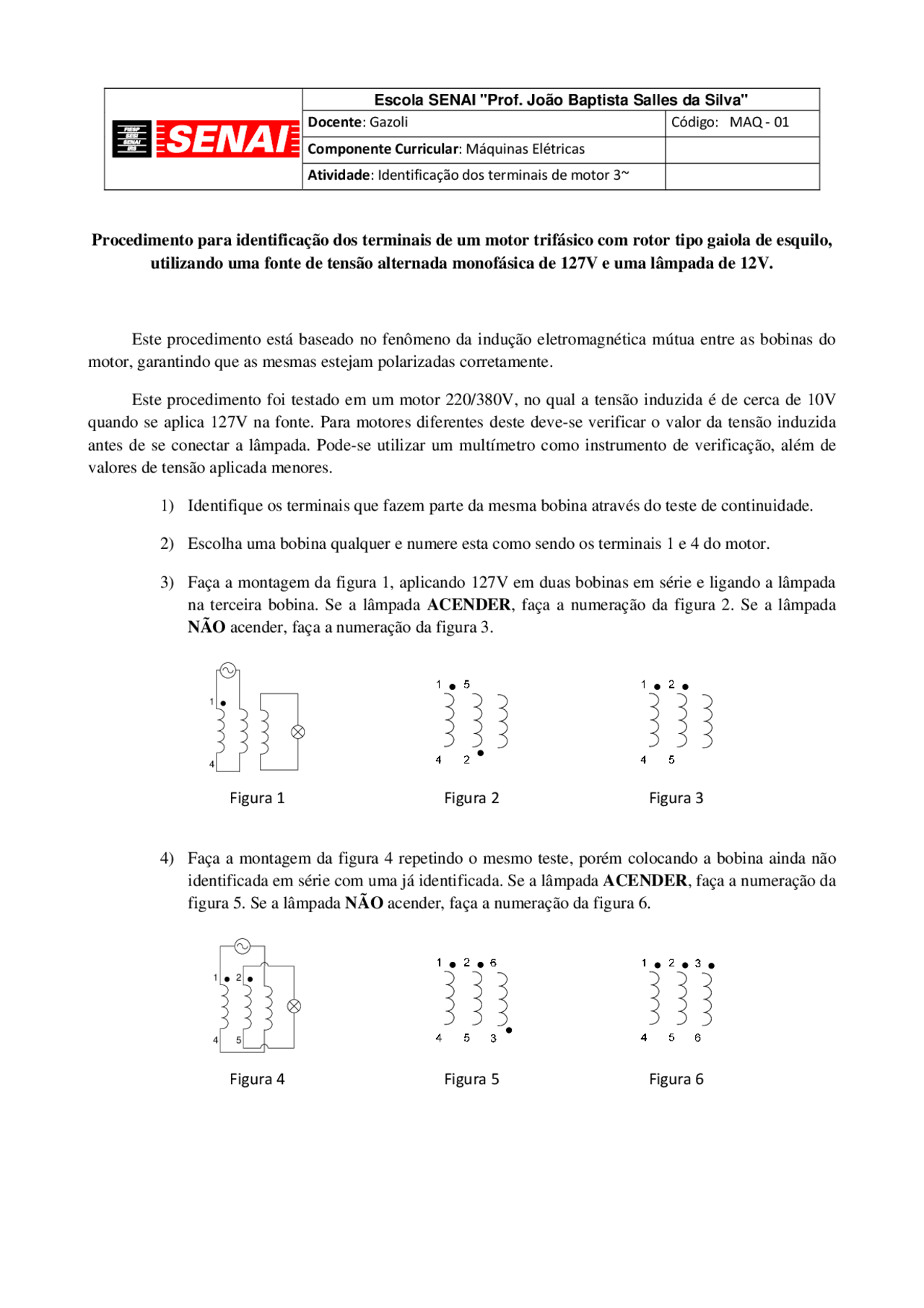

Procedimento para identificação dos terminais de um motor trifásico com rotor tipo gaiola de esquilo,
utilizando uma fonte de tensão alternada monofásica de 127V e uma lâmpada de 12V.
Este procedimento está baseado no fenômeno da indução eletromagnética mútua entre as bobinas do
motor, garantindo que as mesmas estejam polarizadas corretamente.
Este procedimento foi testado em um motor 220/380V, no qual a tensão induzida é de cerca de 10V
quando se aplica 127V na fonte. Para motores diferentes deste deve-se verificar o valor da tensão induzida
antes de se conectar a lâmpada. Pode-se utilizar um multímetro como instrumento de verificação, além de
valores de tensão aplicada menores.
1) Identifique os terminais que fazem parte da mesma bobina através do teste de continuidade.
2) Escolha uma bobina qualquer e numere esta como sendo os terminais 1 e 4 do motor.
3) Faça a montagem da figura 1, aplicando 127V em duas bobinas em série e ligando a lâmpada
na terceira bobina. Se a lâmpada ACENDER, faça a numeração da figura 2. Se a lâmpada
NÃO acender, faça a numeração da figura 3.
1
4
Figura1Figura2Figura3
4) Faça a montagem da figura 4 repetindo o mesmo teste, porém colocando a bobina ainda não
identificada em série com uma já identificada. Se a lâmpada ACENDER, faça a numeração da
figura 5. Se a lâmpada NÃO acender, faça a numeração da figura 6.
1
4
2
5
Figura4Figura5Figura6
