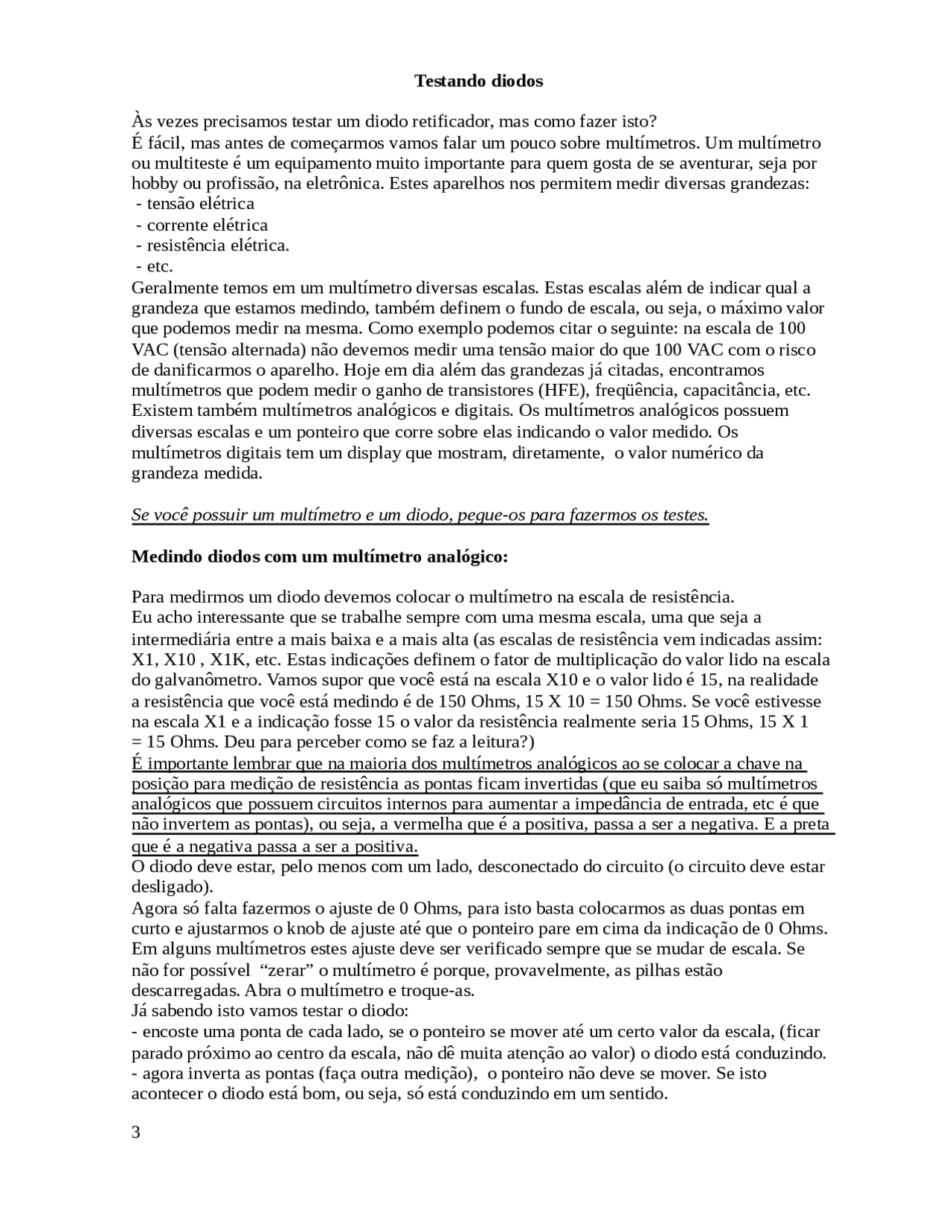

Testando diodos
Às vezes precisamos testar um diodo retificador, mas como fazer isto?
É fácil, mas antes de começarmos vamos falar um pouco sobre multímetros. Um multímetro
ou multiteste é um equipamento muito importante para quem gosta de se aventurar, seja por
hobby ou profissão, na eletrônica. Estes aparelhos nos permitem medir diversas grandezas:
- tensão elétrica
- corrente elétrica
- resistência elétrica.
- etc.
Geralmente temos em um multímetro diversas escalas. Estas escalas além de indicar qual a
grandeza que estamos medindo, também definem o fundo de escala, ou seja, o máximo valor
que podemos medir na mesma. Como exemplo podemos citar o seguinte: na escala de 100
VAC (tensão alternada) não devemos medir uma tensão maior do que 100 VAC com o risco
de danificarmos o aparelho. Hoje em dia além das grandezas já citadas, encontramos
multímetros que podem medir o ganho de transistores (HFE), freqüência, capacitância, etc.
Existem também multímetros analógicos e digitais. Os multímetros analógicos possuem
diversas escalas e um ponteiro que corre sobre elas indicando o valor medido. Os
multímetros digitais tem um display que mostram, diretamente, o valor numérico da
grandeza medida.
Se você possuir um multímetro e um diodo, pegue-os para fazermos os testes.
Medindo diodos com um multímetro analógico:
Para medirmos um diodo devemos colocar o multímetro na escala de resistência.
Eu acho interessante que se trabalhe sempre com uma mesma escala, uma que seja a
intermediária entre a mais baixa e a mais alta (as escalas de resistência vem indicadas assim:
X1, X10 , X1K, etc. Estas indicações definem o fator de multiplicação do valor lido na escala
do galvanômetro. Vamos supor que você está na escala X10 e o valor lido é 15, na realidade
a resistência que você está medindo é de 150 Ohms, 15 X 10 = 150 Ohms. Se você estivesse
na escala X1 e a indicação fosse 15 o valor da resistência realmente seria 15 Ohms, 15 X 1
= 15 Ohms. Deu para perceber como se faz a leitura?)
É importante lembrar que na maioria dos multímetros analógicos ao se colocar a chave na
posição para medição de resistência as pontas ficam invertidas (que eu saiba só multímetros
analógicos que possuem circuitos internos para aumentar a impedância de entrada, etc é que
não invertem as pontas), ou seja, a vermelha que é a positiva, passa a ser a negativa. E a preta
que é a negativa passa a ser a positiva.
O diodo deve estar, pelo menos com um lado, desconectado do circuito (o circuito deve estar
desligado).
Agora só falta fazermos o ajuste de 0 Ohms, para isto basta colocarmos as duas pontas em
curto e ajustarmos o knob de ajuste até que o ponteiro pare em cima da indicação de 0 Ohms.
Em alguns multímetros estes ajuste deve ser verificado sempre que se mudar de escala. Se
não for possível “zerar” o multímetro é porque, provavelmente, as pilhas estão
descarregadas. Abra o multímetro e troque-as.
Já sabendo isto vamos testar o diodo:
- encoste uma ponta de cada lado, se o ponteiro se mover até um certo valor da escala, (ficar
parado próximo ao centro da escala, não dê muita atenção ao valor) o diodo está conduzindo.
- agora inverta as pontas (faça outra medição), o ponteiro não deve se mover. Se isto
acontecer o diodo está bom, ou seja, só está conduzindo em um sentido.
