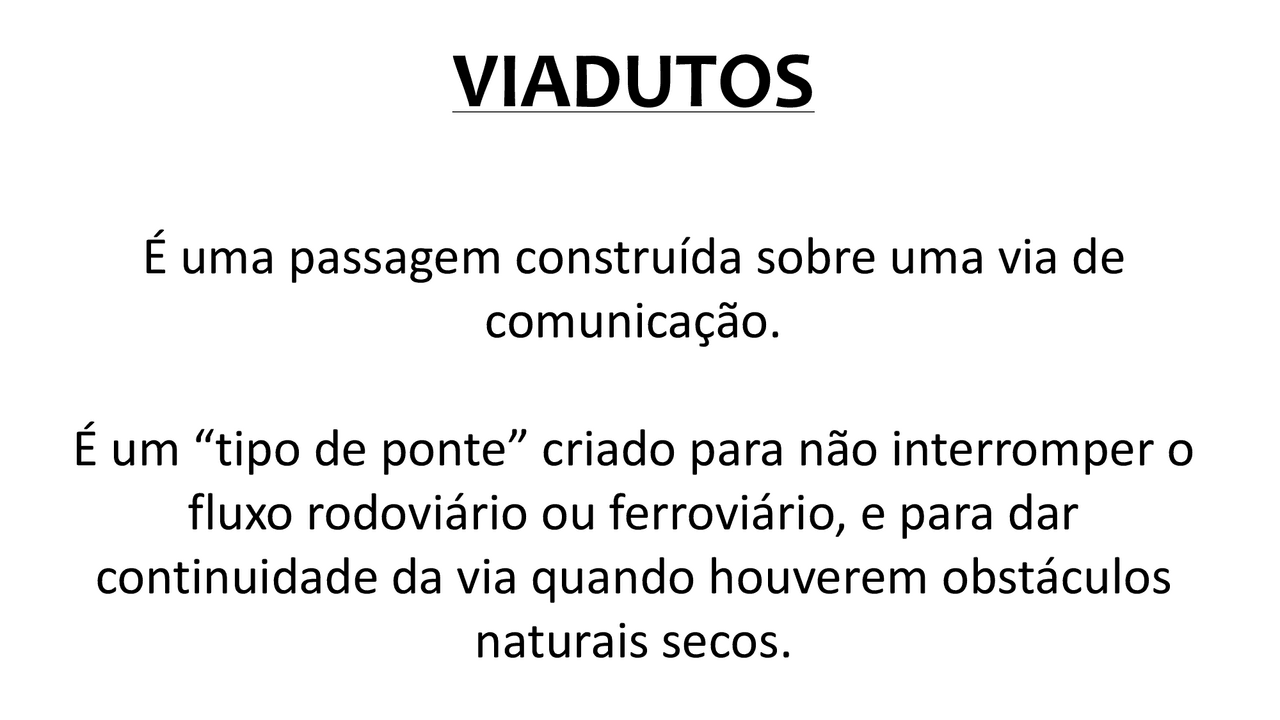

VIADUTOS
É uma passagem construída sobre uma via de
comunicação.
É um “tipo de ponte” criado para não interromper o
fluxo rodoviário ou ferroviário, e para dar
continuidade da via quando houverem obstáculos
naturais secos.
Viadutos são muito comuns em estradas interestaduais
Cidades que possuem muitos acidentes geográficos O Viaduto 13 no Rio Grande do Sul, com 143 metros de altura e 509 de comprimento, é o 2º viaduto de trem mais alto do mundo e o mais alto da América Latina.
Os viadutos podem receber, em função de suas particularidades as seguintes denominações:
1. Viaduto de acesso - viaduto que serve para dar acesso a uma ponte 2. Viaduto de meia encosta - com o objetivo de minimizar a movimentação de solo em encostas íngremes, ou como alternativa ao emprego de muro de arrimo ou similar
VIADUTO DE ACESSO
Existe ainda um tipo de construção que, em determinadas situações, pode ser enquadrado na categoria de pontes que são as GALERIAS/BUEIROS. São obras completamente ou parcialmente enterradas que fazem parte do sistema de drenagem
PONTE VIADUTO Ponte - quando o obstáculo é constituído de curso de água ou outra superfície líquida (lago, rio ou braço de mar) Viaduto - quando o obstáculo é um vale ou uma via.
Natureza do tráfego Segundo a natureza do tráfego, as pontes podem ser classificadas em:
- Pontes rodoviárias;
- Pontes ferroviárias;
- Passarelas (pontes parapedestres);
- Pontes aeroviárias;
- Pontes navegáveis;
- Pontes mistas (As pontes mistas são aquelas destinadas a mais de um tipo de tráfego, por exemplo, ponte rodo-ferroviária que serve para estabelecer a continuidade de uma rodovia e de uma ferrovia.
Passarelas para pedestres – Shangai (China) Ponte aeroviária – Schkeuditz (Alemanha)
Ponte rodoferroviária Ponte sobre Rio Tocantins – Marabá (Pará)
ESTRUTURA PRINCIPAL APARELHO DE APOIO FUNDAÇÃO ESTRUTURA SECUNDÁRIA SUPORTE SUPERESTRUTURA INFRAESTRUTURA
- SUPERESTRUTURA (estrutura principal e secundária)
- MESOESTRUTURA (aparelho de apoio, e suporte)
- INFRAESTRUTURA (fundação). MESOESTRUTURA ELEMENTOS CONSTITUINTES DAS PONTES
MESOESTRUTURA é o elemento colocado entre a infraestrutura e a superestrutura. MESOESTRUTURA Constituída pelos pilares, elemento que recebe os esforços da superestrutura e os transmite à infraestrutura, em conjunto com os esforços recebidos diretamente de outras forças solicitantes da ponte, tais como pressões do vento e da água em movimento.
