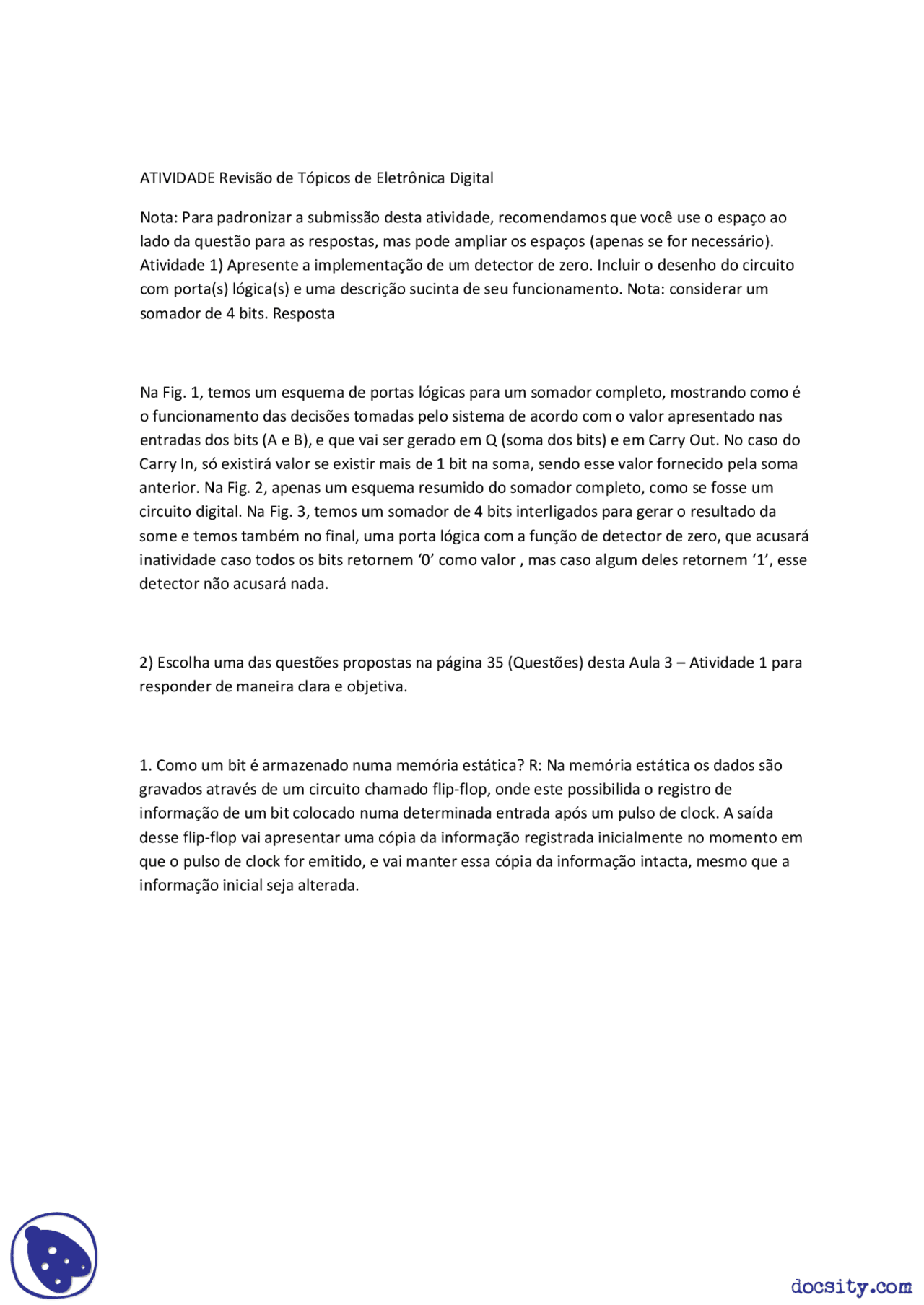

ATIVIDADE Revisão de Tópicos de Eletrônica Digital
Nota: Para padronizar a submissão desta atividade, recomendamos que você use o espaço ao
lado da questão para as respostas, mas pode ampliar os espaços (apenas se for necessário).
Atividade 1) Apresente a implementação de um detector de zero. Incluir o desenho do circuito
com porta(s) lógica(s) e uma descrição sucinta de seu funcionamento. Nota: considerar um
somador de 4 bits. Resposta
Na Fig. 1, temos um esquema de portas lógicas para um somador completo, mostrando como é
o funcionamento das decisões tomadas pelo sistema de acordo com o valor apresentado nas
entradas dos bits (A e B), e que vai ser gerado em Q (soma dos bits) e em Carry Out. No caso do
Carry In, só existirá valor se existir mais de 1 bit na soma, sendo esse valor fornecido pela soma
anterior. Na Fig. 2, apenas um esquema resumido do somador completo, como se fosse um
circuito digital. Na Fig. 3, temos um somador de 4 bits interligados para gerar o resultado da
some e temos também no final, uma porta lógica com a função de detector de zero, que acusará
inatividade caso todos os bits retornem ‘0’ como valor , mas caso algum deles retornem ‘1’, esse
detector não acusará nada.
2) Escolha uma das questões propostas na página 35 (Questões) desta Aula 3 – Atividade 1 para
responder de maneira clara e objetiva.
1. Como um bit é armazenado numa memória estática? R: Na memória estática os dados são
gravados através de um circuito chamado flip-flop, onde este possibilida o registro de
informação de um bit colocado numa determinada entrada após um pulso de clock. A saída
desse flip-flop vai apresentar uma cópia da informação registrada inicialmente no momento em
que o pulso de clock for emitido, e vai manter essa cópia da informação intacta, mesmo que a
informação inicial seja alterada.
