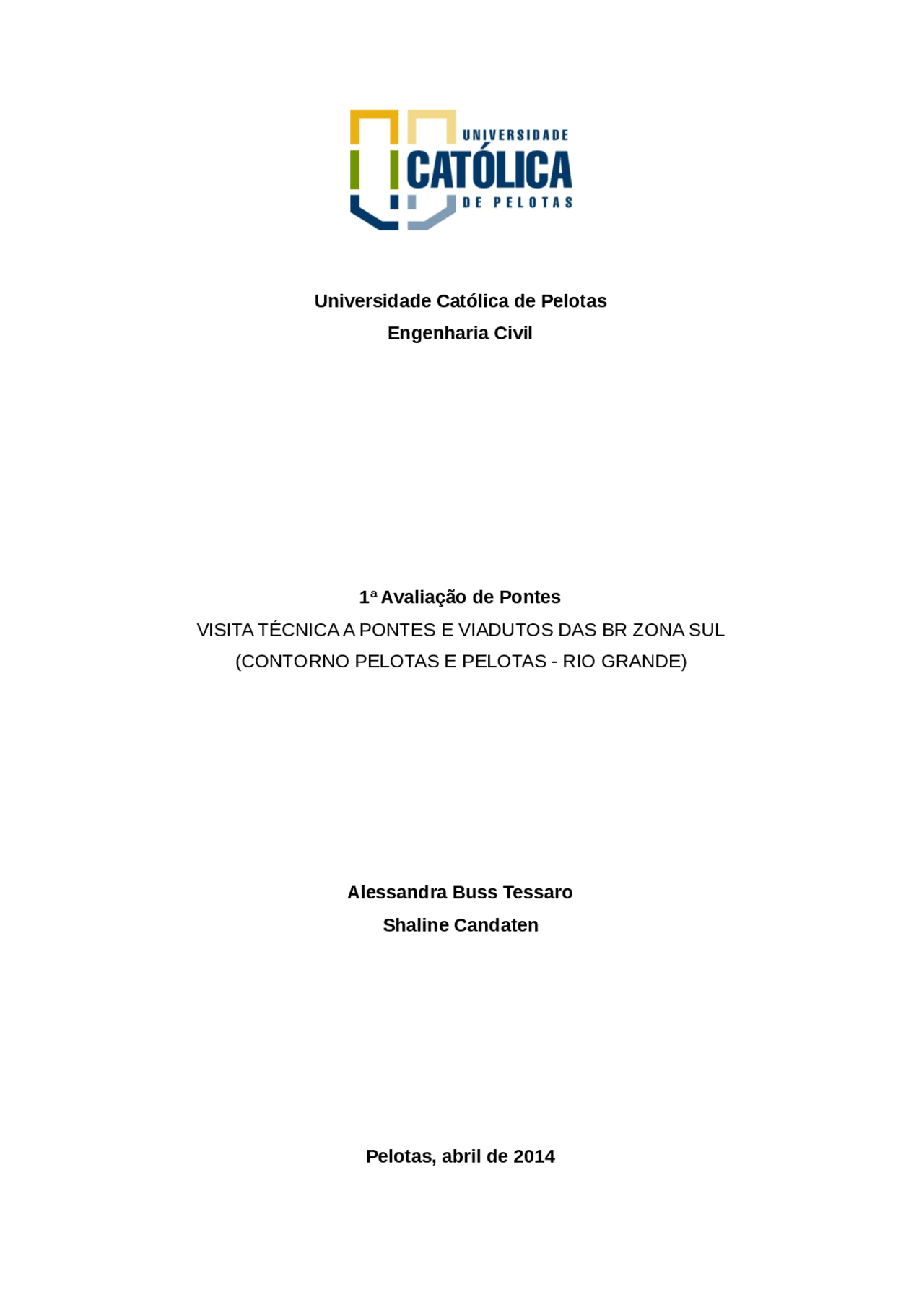

Universidade Católica de Pelotas
Engenharia Civil
1a Avaliação de Pontes
VISITA TÉCNICA A PONTES E VIADUTOS DAS BR ZONA SUL
(CONTORNO PELOTAS E PELOTAS - RIO GRANDE)
Alessandra Buss Tessaro
Shaline Candaten
Pelotas, abril de 2014
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Trabalho de Pontes , Notas de estudo de Engenharia Civil
principios básicos sobre pontes
Tipologia: Notas de estudo
2014
1 / 18
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Trabalho de Pontes e outras Notas de estudo em PDF para Engenharia Civil, somente na Docsity!
Universidade Católica de Pelotas Engenharia Civil
1 a^ Avaliação de Pontes VISITA TÉCNICA A PONTES E VIADUTOS DAS BR ZONA SUL (CONTORNO PELOTAS E PELOTAS - RIO GRANDE)
Alessandra Buss Tessaro Shaline Candaten
Pelotas, abril de 2014
1. PONTES
Denomina-se ponte a obra destinada a permitir a transposição de obstáculos à continuidade de uma via de comunicação qualquer. Os obstáculos podem ser: rios, braços de mar, vales profundos, outras vias, etc. Propriamente, denomina-se ponte quando o obstáculo transposto é um rio. Denomina-se viaduto quando o obstáculo transposto é um vale ou outra via. Quando temos um curso d’água de grandes dimensões, a ponte necessita de uma parte extensa antes de atravessar o curso d’água. Essa parte em seco é denominada via de acesso. Infraestrutura é a parte da ponte constituída por elementos que se destinam a apoiar no terreno (rocha ou solo) os esforços transmitidos da superestrutura para a mesoestrutura. A infraestrutura é constituída por blocos de estacas, sapatas, tubulões, etc. Mesoestrutura é a parte da ponte constituída pelos pilares. É o elemento que recebe os esforços da superestrutura e os transmite à infraestrutura. A superestrutura é constituída de vigas e lajes. É o elemento de suporte do estrado por onde se trafega, sendo assim, a parte útil da obra.
Requisitos principais de uma ponte:
a. Funcionalidade Quanto à funcionalidade, deverá a ponte satisfazer de forma perfeita as exigências de trafego, vazão, etc; b. Segurança Quanto à segurança, a ponte deve ter seus materiais constituintes solicitados por esforços que neles provoquem tensões menores que as admissíveis ou que possam provocar ruptura.
c. Estética Quanto à estética, a ponte deve apresentar aspecto agradável e se harmonizar com o ambiente em que se situa;
d. Economia
- Pontes curvas
- Segundo o desenvolvimento altimétrico
- Pontes horizontais ou em níveis
- Pontes em rampa retilíneas ou curvilíneas
- Segundo o sistema estrutural da superestrutura
- em vigas
- em pórticos
- em arco
- pênseis
- pontes atirantadas
- Segundo o material da superestrutura
- Pontes de madeira
- Pontes de alvenaria
- Pontes de concreto armado
- Pontes de concreto protendido
- Pontes de aço
- Segundo o tabuleiro
- Tabuleiro superior
- Tabuleiro intermediário
- Tabuleiro inferior
- Segundo a mobilidade dos tramos
- Ponte basculante de pequeno vão
- Ponte levadiça
- Ponte corrediça
- Ponte giratória
- Segundo o tipo estático da superestrutura
- Isostáticas
- Hiperestaticas
- Segundo o tipo construtivo da superestrutura
- in loco
- Pré-moldada
- Em balanços sucessivos
- Em aduelas ou segmentos
Figura 1 – Ponte Leo Guedes
Figura 2 – Ponte Leo Guedes
3.1 Identificação dos elementos da obra de arte:
- aterro de acesso;
- viaduto de acesso;
- superestrutura
- mesoestrutura
- infraestrutura
A ponte Leo Guedes é uma ponte permanente pois foi construída em caráter definitivo, sendo que sua durabilidade atende as condições da estrada.
b. Segundo a natureza do trafego
- Ponte rodoviária
c. Segundo o desenvolvimento altimetrico
- Ponte Curvilínea
d. Segundo o material da superestrutura
- Concreto protendido
e. Segundo a posição do tabuleiro
- Tabuleiro Superior
f. Segundo o tipo construtivo
- Construção com elementos pré moldados
3.3 Identificação da Classe da obra de arte Classe I , conforme BR 392.
3.4 Fornecer medidas dos seguintes elementos
3.4.1 Tramo da ponte/viaduto Dado não encontrado 3.4.2 Vão teórico do tramo Dado não encontrado
3.4.3 Vão livre do tramo 109 m
3.4.4 Altura de construção Dado não encontrado
3.4.5 Altura livre 30,78m
3.4.6 Largura da ponte Dado não encontrado
3.5 Tipo de fundação utilizada e profundidade Estaca tipo tubulão. Profundidade não encontrada
3.6 Carga de projeto normal aos pilares Dado não encontrado
3.7 fck do concreto e se houve portensão Fck não encontrado. Houve protensão como mostrado na foto.
3) PONTE SOBRE O ARROIO PELOTAS (CONTORNO DE PELOTAS)
Ponte sobre o Arroio Pelotas, locada no km 512 da BR-116. No atual momento a ponte está em construção. Essa ponte faz parte das obras de duplicação do contorno da cidade de Pelotas/RS.
Figura – Seção transversal da ponte
3.1 Identificação dos elementos da obra de arte:
- aterro de acesso – ainda não possui aterro de acesso
- viaduto de acesso;
- superestrutura
- mesoestrutura
- infraestrutura
