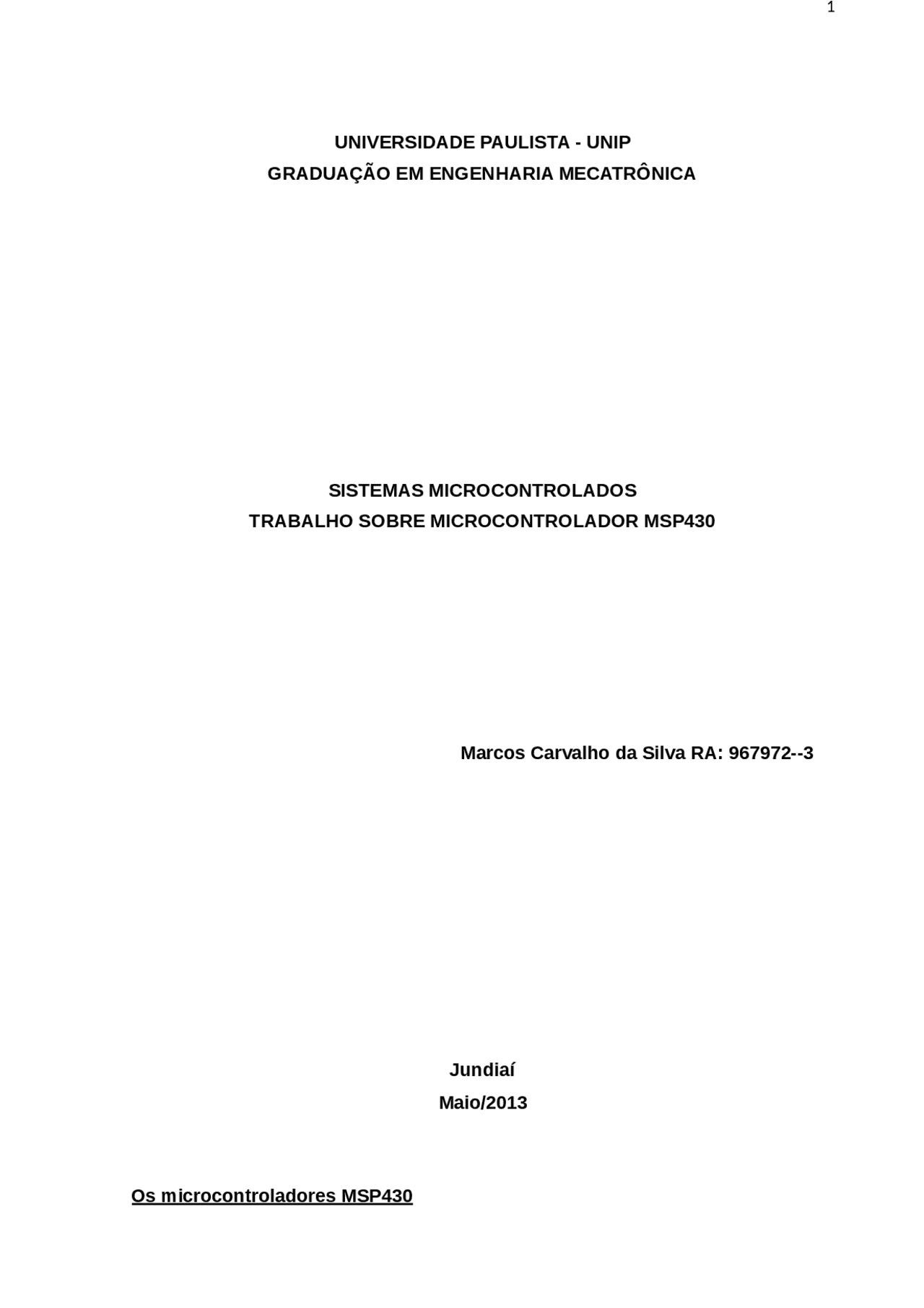

UNIVERSIDADE PAULISTA - UNIP
GRADUAÇÃO EM ENGENHARIA MECATRÔNICA
SISTEMAS MICROCONTROLADOS
TRABALHO SOBRE MICROCONTROLADOR MSP430
Marcos Carvalho da Silva RA: 967972--3
Jundiaí
Maio/2013
Os microcontroladores MSP430
1
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
TRABALHO SOBRE MICROPROCESSADOR MSP430
Tipologia: Trabalhos
2013
1 / 14
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Trabalho MSP430 e outras Trabalhos em PDF para Cultura, somente na Docsity!
UNIVERSIDADE PAULISTA - UNIP
GRADUAÇÃO EM ENGENHARIA MECATRÔNICA
SISTEMAS MICROCONTROLADOS
TRABALHO SOBRE MICROCONTROLADOR MSP
Marcos Carvalho da Silva RA: 967972--
Jundiaí Maio/
Os microcontroladores MSP
A família MSP430 é uma família de microcontroladores de propósito geral de baixo consumo de potência desenvolvida pela Texas Instruments na década de
É composta por microcontroladores de 16 bits de arquitetura Von Neumann. Seu conjunto de instruções é formado por 27 instruções físicas e 24 instruções emuladas, totalizando 51 instruções. Devido às características de baixíssimo consumo de energia, alto desempenho e baixo custo, os microcontroladores MSP430 tornaram-se extremamente populares. Segundo a Texas Instruments, atualmente a família conta com cerca de 230 dispositivos diferentes, voltados tanto para aplicações gerais como específicas. Os microcontroladores da família MSP430 podem ser identificados como mostrado na figura abaixo:
Identificação dos microcontroladores MSP430.
A CPU – Principais Características
Os microcontroladores MSP430 possuem uma CPU de 16 bits de arquitetura RISC capaz de executar 27 instruções, a maioria delas em dois formatos diferentes, byte ou word , em até oito modos de endereçamento diferentes.
A CPU possui 16 registradores de 16 bits:
- Um contador de programa (R0/PC);
- Um ponteiro de pilha (R1/SP);
- Um registrador de status que também pode ser usado como gerador de constantes (R2/SR/CG1);
- Um gerador de constantes (R3/CG2) e
- Doze registradores de propósito geral (R4 a R15).
R3 00 00000h R3 01 00001h R3 10 00002h R3 11 0FFFFh
Tabela - Gerador de Constantes
O conjunto de instruções
O conjunto de instruções do MSP430 é composto por 27 instruções físicas e mais 24 instruções emuladas, totalizando 51 instruções. As instruções físicas são as instruções convencionais executadas pela CPU que possuem opcodes próprios. As instruções emuladas são aquelas que tornam o código-fonte mais simples de ser lido e escrito, mas não possuem opcodes próprios. Elas são substituídas automaticamente pelo assembler por instruções físicas (TEXAS, 2011). Todas as instruções possuem 16 bits e podem ocupar uma, duas ou até três palavras na memória de programa, dependendo do modo de endereçamento utilizado.
Elas podem ser classificadas em três formatos diferentes:
- Instruções de um operando;
- Instruções de dois operandos e
- Instruções de salto.
As instruções de um operando possuem o formato ilustrado na tabela abaixo:
Bit 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 Conteúdo 0 0 0 1 0 0 Opcode B/W As Registrador Rs Formato das instruções de um operando
O conjunto das instruções de um operando e seus respectivos opcodes são mostrados na tabela abaixo:
Opcode Mnemônico Operação 0 0 0 RRC Desloca um bit para a direita com carry 0 0 1 SWPB Inverte a posição dos bytes mais e menos significativos 0 1 0 RRA Desloca um bit para a direita aritmeticamente 0 1 1 SXT Estende sinal 1 0 0 PUSH Empilha 1 0 1 CALL Chama sub-rotina 1 1 0 RETI Retorna de interrupção
Conjunto de instruções de um operando
As instruções de dois operandos possuem o formato ilustrado na Tabela abaixo:
Bit 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 Conteúdo Opcode Registrador Rs Ad B/W As Reg. Destino (Rd) Formato das instruções de dois operandos
As informações que cada instrução carrega são explicadas a seguir:
Opcode: é o código de operação. É o conjunto de bits que especifica a operação a ser executada;
B/W: é o bit que especifica o formato da instrução. B/W=0 para instruções do formato word e B/W=1 para instruções do formato byte ;
As: indica o modo de endereçamento do registrador origem. Os quatro possíveis modos de endereçamento para registradores origem são mostrados na tabela abaixo:
As Modo de endereçamento
Descrição
0 0 Modo registrador O operando encontra-se no registrador Rn 0 1 Modo indexado O operando encontra-se no endereço de memória Rn + X 1 0 Modo indireto O operando encontra-se no endereço de memória contido em Rn 1 1 Indireto/auto incremento
O operando encontra-se no endereço de memória contido em Rn. Em seguida Rn é incrementado em 2 Modos de endereçamento do registrador origem
*** Ad:** indica o modo de endereçamento do registrador destino (Rd). Ad=0 indica modo registrador, enquanto Ad=1 indica modo indexado. *** Offset:** representa um número de 10 bits com sinal que é usado para calcular o novo valor do registrador PC caso a condição de salto seja satisfeita. Caso isso ocorra, o registrador PC é atualizado da seguinte forma:
A organização da memória
O mapa da memória do MSP430 é mostrado na figura abaixo:
Mapa da memória do MSP430. Figura retirada de (TEXAS, 2013).
A memória do MSP430 pode ser dividida em algumas regiões básicas:
- Registradores de funções especiais: localizados entre as regiões 00h e 0Fh. Esses registradores possuem como função habilitar funções em alguns módulos.
- Registradores de periféricos: localizados entre as regiões 0010h e 01FFh são os registradores responsáveis por fazer a comunicação entre CPU e periféricos. Alguns destes registradores possuem 8 bits e outros 16 bits.
- RAM: é a memória de dados utilizada para armazenar as varáveis do programa escrito pelo usuário. Inicia sempre no endereço 0200h e possui tamanho variável que depende do dispositivo.
- ROM: é a memória que armazena o programa escrito pelo usuário. O início da faixa depende do dispositivo. O fim é localizado no endereço 0FFFh.
- Tabela do vetor de interrupções: é uma região da memória ROM que armazena os endereços das rotinas de tratamento de interrupções. Está localizada entre os endereços 0FFE0h e 0FFFFh.
selecionado como entrada. Bit=1 indica que o respectivo pino está selecionado como saída.
- PXIN : cada bit deste registrador assume o valor do sinal de entrada no pino correspondente quando este é configurado como entrada.
- PXOUT : cada bit deste registrador corresponde ao valor do sinal de saída no pino correspondente quando este é configurado como saída.
- PXIFG : cada bit deste registrador indica se há ou não interrupções pendentes. Bit=0 indica que não há interrupção pendente. Bit=1 indica que há interrupção pendente.
- PXIE : habilita (quando o bit=1) ou desabilita (bit=0) interrupção no pino correspondente.
- PXIES : cada bit deste registrador seleciona a borda de interrupção do pino correspondente. Bit=0 indica que o flag PXIFG passa do valor 0 para 1 na transição de nível lógico baixo para alto. Bit=1 indica que o flag PXIFG é passa do valor 0 para 1 na transição de nível lógico alto para baixo.
Módulo básico de clock
O módulo básico de clock , também conhecido como BCM, é o periférico responsável por gerar os sinais de clock que comandam o funcionamento dos componentes do microcontrolador.
- VLO ( very low-frequency oscillator ) : presente em poucos dispositivos, ele é um oscilador analógico interno de baixa frequência.
- LFXT1 ( low - or high – frequency crystal oscillator ) : presente em todos os dispositivos. É um sinal de clock externo geralmente ligado à um cristal de 32 kHz, mas que pode ser conectado à cristais de alta frequência de até alguns mega-hertz.
- XT2 ( high-frequency crytal oscillator ) : presente em poucos dispositivos, é similar ao LFXT1, exceto que é restrito a altas frequências.
- DCO ( digital controlled oscilator ) : presente em todos os dispositivos, ele é um dos grandes destaques do MSP430. É basicamente um oscilador RC altamente controlável. A unidade básica de clock fornece como saída três sinais de clock que são distribuídos entre os componentes do microcontrolador. São eles:
- MCLK ( Master clock ) : é o sinal de clock usado pela CPU e por alguns periféricos.
- SMCLK ( Subsystem master clock ) : é o sinal de clock que é distribuído aos periféricos. Normalmente possui a mesma frequência do MCLK.
- ACLK ( Auxiliary clock ) : também é distribuído a alguns periféricos. Sua frequência é tipicamente 32 kHz. A origem do sinal MCLK pode ser qualquer um dos sinais externos ou do oscilador interno DCO. O sinal SMCLK pode ter como origem o oscilador interno DCO ou algum sinal de baixa frequência dependendo do dispositivo. O sinal ACLK pode vir de qualquer uma das entradas de baixa frequência, dependendo também do dispositivo. O módulo básico de clock é controlado por quatro registradores de 8 bits: DCOCTL, BCSCTL1, BCSCTL2 e BCSCTL3. A grande maioria das funções desses registradores é o controle de características analógicas dos osciladores internos, tais como a seleção de resistências e capacitâncias responsáveis pelo estabelecimento das frequências de operação.
Watchdog Timer O watchdog timer é o periférico que possui a função de reiniciar o microcontrolador quando algum problema de software ocorre. Se a função watchdog não for necessária na aplicação, este periférico pode ser configurado como temporizador, gerando interrupções em intervalos de tempo regulares. Sempre que o microcontrolador é reiniciado, o watchdog timer é configurado para funcionar no modo watchdog com intervalo de 32.768 ciclos de clock. O usuário deve desativar ou parar a contagem do watchdog antes que ela alcance seu valor máximo, caso contrário o microcontrolador será reiniciado. A figura 8 mostra o diagrama de blocos do watchdog timer. Nesta figura são mostrados os principais componentes do watchdog timer , entre eles destacam-se o contador de 16 bits, também chamado de WDTCNT e o registrador de controle WDTCTL. O contador WDTCNT é o componente principal do watchdog timer , através dele é feita a contagem dos pulsos de clock que determinam o funcionamento deste periférico. Seu valor não pode ser acessado por software. O contador WDTCNT pode ser configurado para contar até 64, 512, 8.192 ou 32.768 e pode ser excitado pelos sinais de clock ACLK ou SMCLK.
Timer A
O timer A é o temporizador mais versátil, de propósito geral e presente em todos os dispositivos da família MSP430 (DAVIES, 2008). Seu hardware é dividido em dois blocos: o bloco temporizador e os canais de captura/comparação. O bloco temporizador tem seu funcionamento baseado no contador de 16 bits TAR. Esse contador pode ser excitado pelos sinais ACLK e SMCLK gerados pelo módulo básico de clock ou por sinais externos TACLK e INCLK. Cada um desses sinais pode ter sua frequência dividida em dois, quatro ou oito se necessário. O contador TAR pode operar de três formas diferentes:
- Modo crescente: contando até o valor armazenado no registrador TACCR0 e reiniciando a contagem logo em seguida;
- Modo contínuo: contando até 0FFFFh e reiniciando a contagem quando ocorrer overflow do registrador TAR;
- Modo crescente/decrescente: contando de forma crescente até o valor armazenado em TACCR0 e então decrescente até 00000h, reiniciando o processo. O bloco temporizador é controlado pelo registrador TACTL e possui uma flag de interrupção TAIFG que assume nível lógico alto sempre que a contagem no registrador TAR se torna igual a 0000h. O bloco de captura/comparação tem seu funcionamento baseado no registrador TACCRx. Este bloco pode funcionar no modo captura, capturando o valor do registrador TAR quando uma de suas entradas for excitada ou como comparador, solicitando interrupção quando o valor do registrador TAR se torna igual ao valor armazenado em TACCRx. O bloco de captura/comparação é controlado pelo registrador TACCTLx e possui um flag de interrupção CCIFG. Além da interrupção, este bloco pode fornecer como saída o sinal OUTx que pode ser configurado pelo usuário.
Linguagens de Programação
As linguagem de programação utilizadas no Microcontrolador MSP430 são:
C/C++, Assembly
Exemplo:
Lê-se repetidas vezes o valor do pino de entrada P1.3, que está ligado à chave S
*Se o valor lido é 0 (chave pressionada), o led vermelho é ativado
- Se o valor lido é 1 (chave em posição normal), o led vermelho é desativado.
- Altere o exemplo para que ao pressionar a chave S2 (P1.3), uma variável seja incrementada. Os LEDs devem indicar se o valor do contador é:
- Par: LED vermelho ativado (P1.0).
- Ímpar: LED verde ativado (P1.6).
