ARTIGO SOBRE PINOS E SUAS APLICAÇÕES E MÉTODO DE FABRICAÇÃO
Tipologia: Traduções
1 / 8
Esta página não é visível na pré-visualização
Não perca as partes importantes!

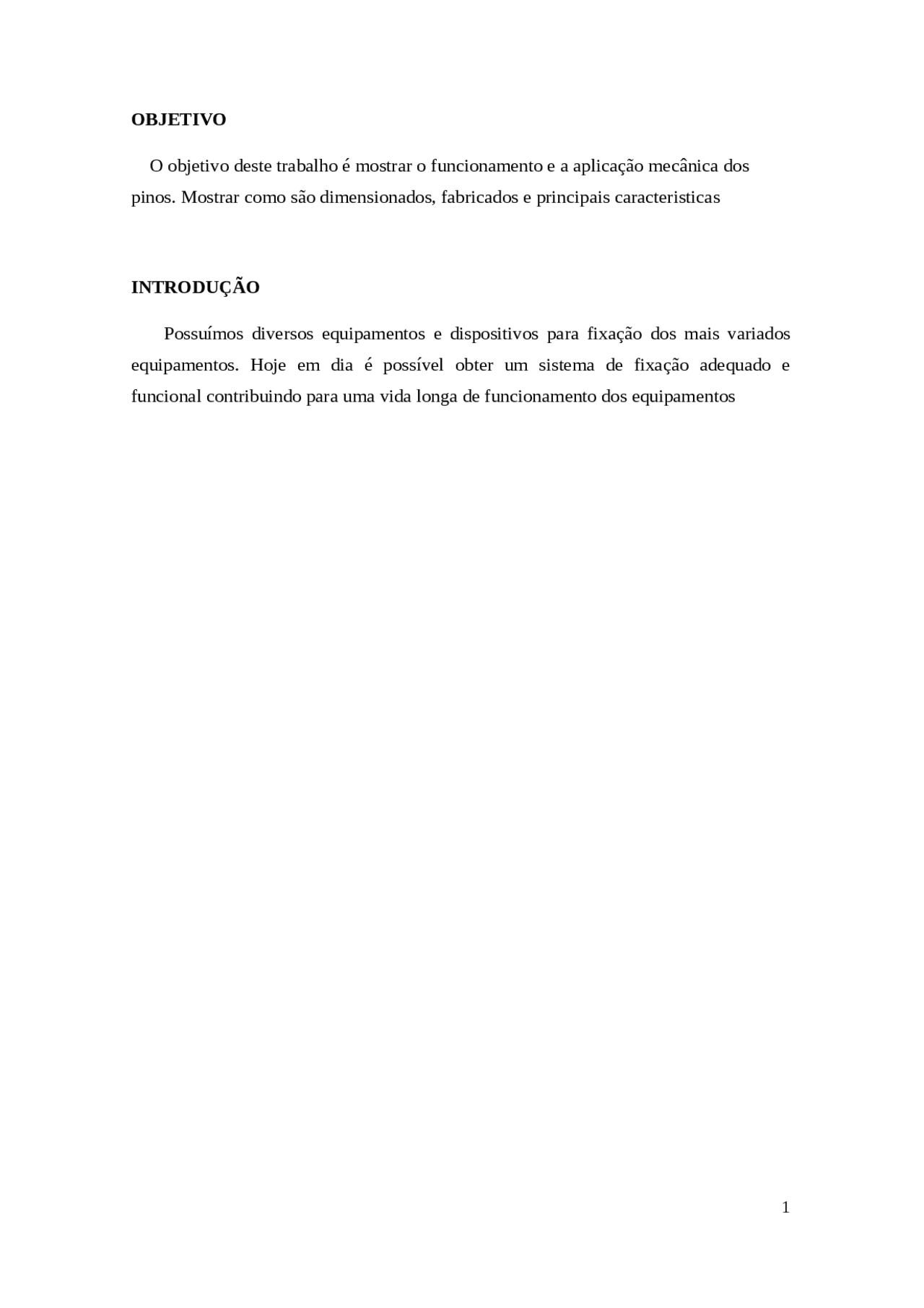

O objetivo deste trabalho é mostrar o funcionamento e a aplicação mecânica dos pinos. Mostrar como são dimensionados, fabricados e principais caracteristicas
Possuímos diversos equipamentos e dispositivos para fixação dos mais variados equipamentos. Hoje em dia é possível obter um sistema de fixação adequado e funcional contribuindo para uma vida longa de funcionamento dos equipamentos
É uma peça cilíndrica ou cônica, oca ou maciça que serve para alinhamento, fixação e transmissão de potência. Geralmente é feita de ferro fundido ou ainda aço-liga. Existem ainda outros tipos de pinos, um exemplo são as cavilhas, também, são chamados pinos estriados, pinos entalhados, pinos ranhurados ou, ainda, rebite entalhado. A diferenciação entre pinos e cavilhas leva em conta o formato dos elementos e suas aplicações. Por exemplo, pinos são usados para junções de peças que se articulam entre si e cavilhas são utilizadas em conjuntos sem articulações; indicando pinos com entalhes externos na sua superfície. Esses entalhes é que fazem com que o conjunto não se movimente. A forma e o comprimento dos entalhes determinam os tipos de cavilha e de pinos. Os pinos se diferenciam por suas características de utilização, forma, tolerâncias dimensionais, acabamento superficial, material e tratamento térmico.
As duas figuras mostram as diferenças entre os tipos de pinoe e cavilha
Existem também os pinos cônicos com extremidade roscada a fim de mantê-los fixos em casos de vibrações ou sacá-los em furos cegos. O pino cônico tem largo emprego na construção de máquinas, pois permite muitas desmontagens sem prejudicar o alinhamento dos componentes; além do que é possível compensar eventual desgaste ou alargamento do furo.
Pino estriado A superfície externa do pino estriado apresenta três entalhes e respectivos rebordos. A forma e o comprimento do entalhes determinam os tipos de pinos. O uso destes pinos dispensa o acabamento e a precisão do furo alargado.
Pino tubular fendido Também conhecido como pino elástico, é fabricado de fita de aço para mola enrolada. Quando introduzido, a fenda permanece aberta e elástica gerando o aperto. Este elemento tem grande emprego como pino de fixação, pino de ajuste e pino de segurança. Seu uso dispensa o furo alargado.
Há um pino fendido elástico especial chamado Connex, com fenda ondulada cujos cantos estão opostos entre si. Isto proporciona uma força de ajuste maior em relação ao pino elástico comum.
Os pinos contribuem de forma significativa para a fixação e também para a segurança de equipamentos.
Tornam-se uma alternativa barata e eficiente de se fixar algo e também na construção de equipamentos.
Dessa forma concluímos que são vitais para o bom funcionamento de diversas maquinas e todo o sistema produtivo.
SENAI - ES – Noções Básicas de Elementos de Máquinas, 2004 Companhia Siderúrgica de Tubarão. Universidade Federal Do Rio Grande do Sul
Sites: www.scribd.com www.ebah.com.br www.docstoc.com www.google.com www.ufrgs.com
As bibliografias aqui citadas foram extraídas dos sites acima relacionados e encontram- se disponíveis nos mesmos para eventuais consultas.
