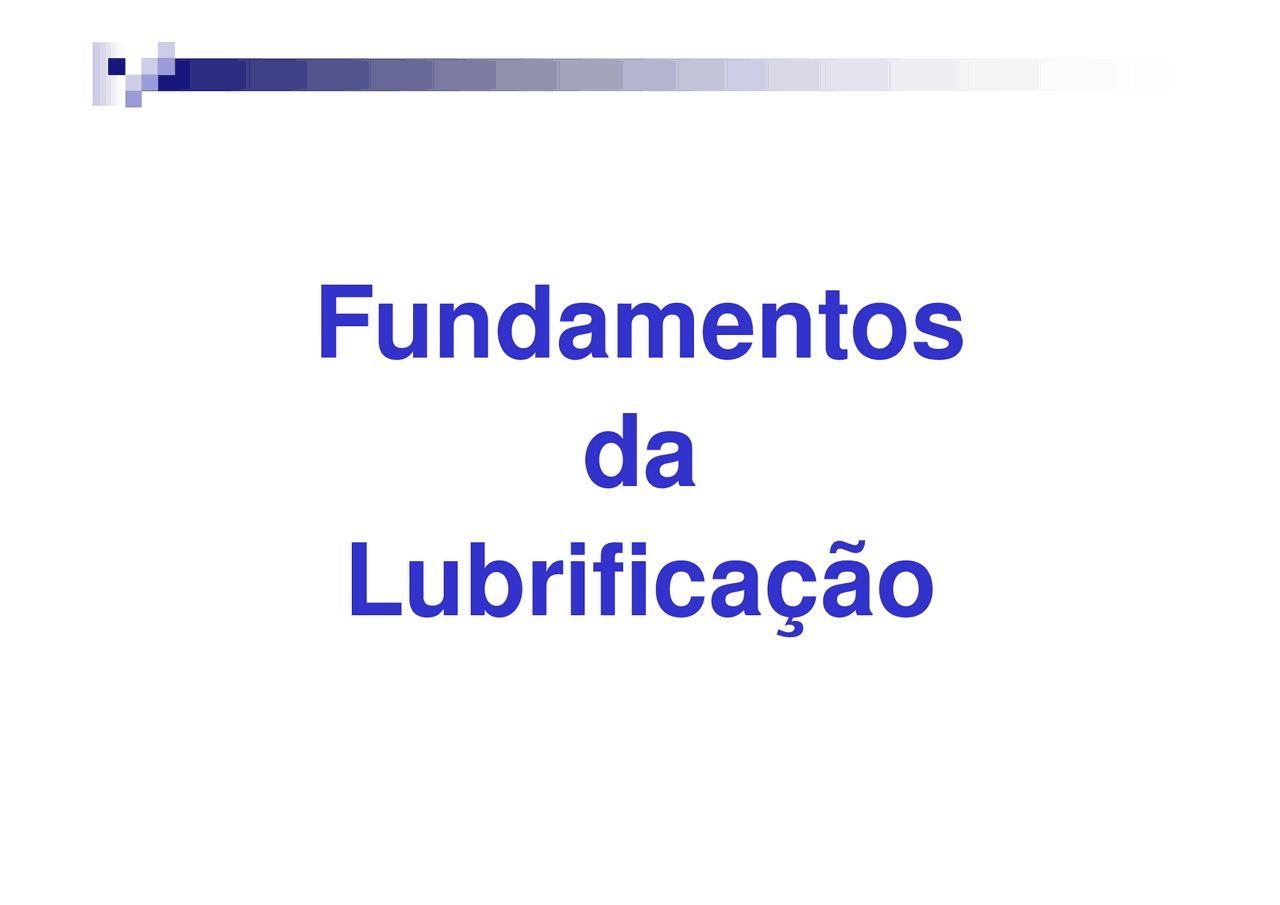

Fundamentos

da

Lubrificação

Por que Lubrificamos?

Existem muitas razões que podemos

enumerar, mencionaremos algumas :

Reduzir o Atrito e o Desgaste.

 (^) FUNÇÃO: formar uma película que impeça o contato direto entre duas superfícies que se movem relativamente entre si. Ou seja, o lubrificante reduz o atrito a níveis mínimos, quando comparado ao contato direto, exigindo uma força menor e evitando o desgaste do corpo. Esfriar as partes mecânicas. Proteger contra a ferrugem e a

corrosão. Vedar as partes em

movimento. Permitir um movimento livre. Eliminar ruídos. Para Prolongar a vida dos

Controle do Atrito. Controle do Desgaste. Controle da Temperatura. Controle da Ferrugem e da Corrosão. Funções Primárias do Lubrificante

Transmitir Potência. Formar Selo (Vedação). Remover Contaminantes. Como Meio Amortecedor e Isolante. Funções Secundárias do Lubrificante

Funções Primárias Controle da Temperatura Sobretudo se o Lubrificante for utilizado em sistemas de circulação, onde com a mesma carga se lubrificam várias peças. Controle da Ferrugem e da Corrosão Com uma capa protetora de lubrificante. Com aditivos que aderem aos metais

Funções Secundárias Transmitir Potência Como fluido em sistemas hidráulicos. Em acoplamentos hidráulicos. Formar um Selo (Vedar) Nos Lubrificantes através de uma adequada seleção da viscosidade. Nas graxas pelo seu corpo "espesso". 10 Kg 100 Kg 10c m^2 100cm^2

To d a M a te r ia N ã o Ab r a siva ! Um Lu b rifi ca nte se d efi ne com o : To d a Ma téria q ue introd uzid a entre d ua s sup erfíc ies em m ovim ento tend e a sep a rá - la s, red uzind o seu Atrito e Desg a ste, a lém d e p roteg ê-la s c ontra a Ferrug em e Corrosã o. Enfim , esta m os fa la nd o d e : Anel Intern o Anel Ex terno

LUBRIFICANTE

De acordo com seu estado de agregação, os lubricantes podem se classificados em: Líquidos : Água,^ óleo^ vegetal,^ animal^ ou mineral.. Grafite, Bisulf. de Molibdênio, Enxofre, Fósforo.... Vaselina, graxa vegetal, animal ou mineral.... Todos os gases ( a pressão ). Sólidos : Pastosos : Gasosos :

GRAXAS Óleo + aditivo + sabão GRAXA Atual: graxa é uma combinação de um fluido com um espessante, resultando em um produto homogêneo com qualidades lubrificantes. Óleo = fluido Sabão = espessante

GRAXAS  Aplicação:  (^) Onde não se deseja o escoamento  Formação de selo protetor  (^) Uso em ambientes muito úmidos ou de agressividade acentuada

Referências Adicionais:

• HELMAN, H. e CETLIN, P. R., Fundamentos da Conformação Mecânica dos Metais , Ed. Artliber,

1. )

• Luís Carlos Simei, Técnico de Manutenção. Aula Sobre Fundamentos de Lubrificação.
