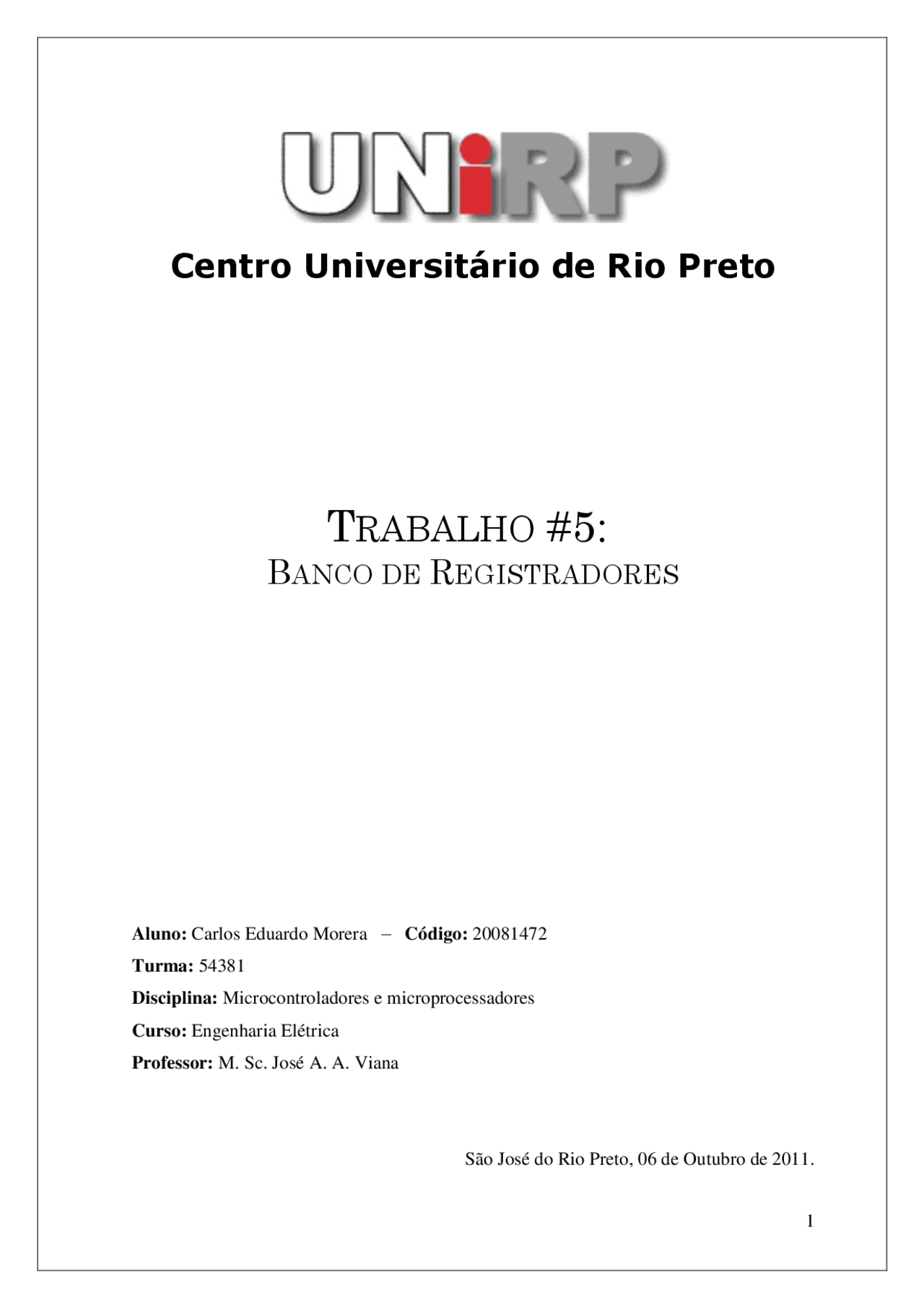

desenvolvimento de um banco de registradores paa um microprocrssador de 6 bits.
Tipologia: Notas de estudo
1 / 12
Esta página não é visível na pré-visualização
Não perca as partes importantes!
ÍNDICE
1 - INTRODUÇÃO.................................................................................
2 – DESENVOLVIMENTO....................................................................
3 – REFERÊNCIAS...............................................................................
Circuito com portas lógicas para a elaboração da macro.
Aqui temos a macro expandida, em fase de construção.
E por fim a aplicação da macro em um circuito básico.
Após a criação do decodificador, devemos criar uma unidade registradora de 6 bits, lembrando que o banco será constituído de 8 dessas unidades. Veja a seguir como ficou a unidade:
Circuito com flip-flops de uma unidade registradora de 6 bits
Por fim, a macro em teste.
Com as duas macros anteriores, podemos partir para o banco de registradores. Veja como ficou:
Detalhe do registrador do primeiro bit. São três sinais de controle: CLK, OEA e OEB. O clock depende de três sinais, o sinal de controle do decodificador do barramento C, o sinal que permite ou não a habilitação do barramento C e o clock em si. Estes três sinais são combinados em uma porta lógica E (conforme desenho). O clock só é acionado qdo os três assumirem valor lógico alto, caso contrário, nada acontece. OEA é o sinal de habilitação do barramento A, significa Output Enable A. Este sinal vem do decodificador do barramento A, como este é o bit 0, o sinal vem do termo m0 do decodificador. De forma idêntica, o barramento B é controlado pelo OEB.
Imagem da macro expandida.
