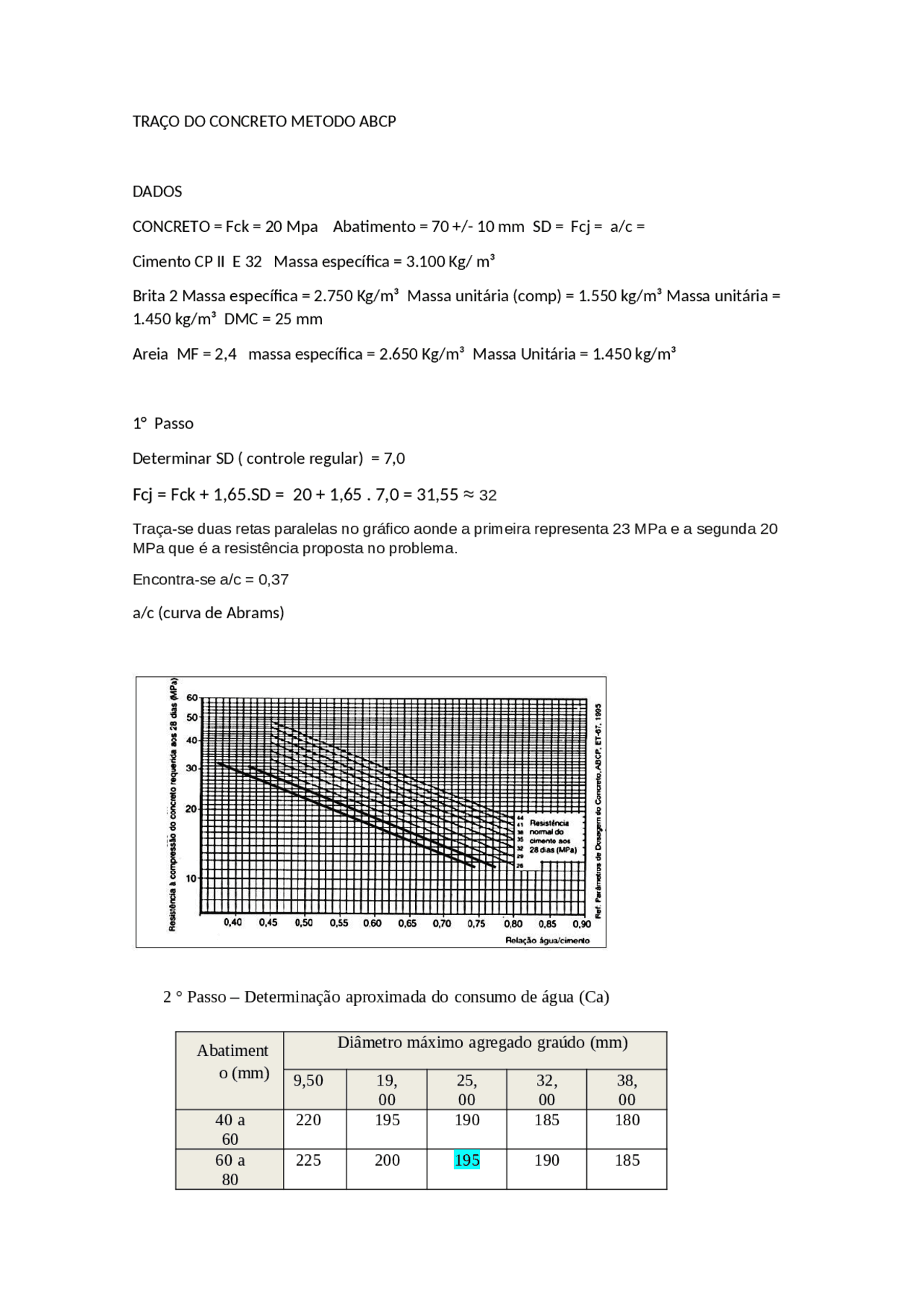

TRAÇO DO CONCRETO METODO ABCP
DADOS
CONCRETO = Fck = 20 Mpa Abatimento = 70 +/- 10 mm SD = Fcj = a/c =
Cimento CP II E 32 Massa específica = 3.100 Kg/ m³
Brita 2 Massa específica = 2.750 Kg/m³ Massa unitária (comp) = 1.550 kg/m³ Massa unitária =
1.450 kg/m³ DMC = 25 mm
Areia MF = 2,4 massa específica = 2.650 Kg/m³ Massa Unitária = 1.450 kg/m³
1° Passo
Determinar SD ( controle regular) = 7,0
Fcj = Fck + 1,65.SD = 20 + 1,65 . 7,0 = 31,55 ≈ 32
Traça-se duas retas paralelas no gráfico aonde a primeira representa 23 MPa e a segunda 20
MPa que é a resistência proposta no problema.
Encontra-se a/c = 0,37
a/c (curva de Abrams)
2 ° Passo – Determinação aproximada do consumo de água (Ca)
Abatiment
o (mm)
Diâmetro máximo agregado graúdo (mm)
9,50 19,
00
25,
00
32,
00
38,
00
40 a
60
220 195 190 185 180
60 a
80
225 200 195 190 185
