Transformadores - Prof. Aurino Almeida Filho
TRANSFORMADORES

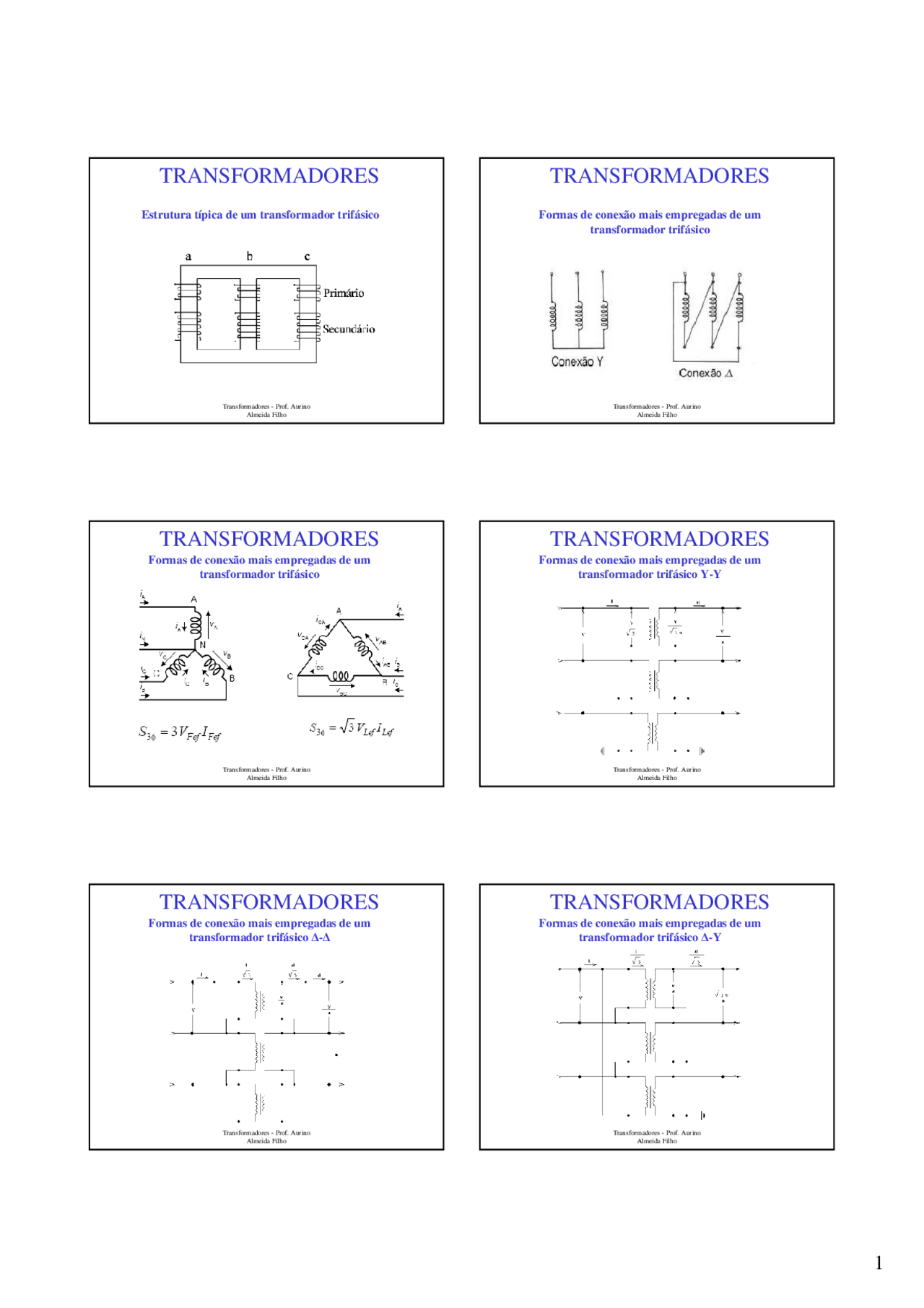

Estrutura típica de um transformador trifásico
Transformadores - Prof. Aurino Almeida Filho
TRANSFORMADORES
Formas de conexão mais empregadas de um transformador trifásico
Transformadores - Prof. Aurino Almeida Filho
TRANSFORMADORES
Formas de conexão mais empregadas de um transformador trifásico
Transformadores - Prof. Aurino Almeida Filho
TRANSFORMADORES
Formas de conexão mais empregadas de um transformador trifásico Y-Y
Transformadores - Prof. Aurino Almeida Filho
TRANSFORMADORES
Formas de conexão mais empregadas de um transformador trifásico ∆-∆
Transformadores - Prof. Aurino Almeida Filho
TRANSFORMADORES
Formas de conexão mais empregadas de um transformador trifásico ∆-Y
Transformadores - Prof. Aurino Almeida Filho
TRANSFORMADORES
Formas de conexão mais empregadas de um transformador trifásico Y-∆
Transformadores - Prof. Aurino Almeida Filho
TRANSFORMADORES
Formas de conexão mais empregadas de um transformador trifásico - Resumo
Transformadores - Prof. Aurino Almeida Filho
TRANSFORMADORES
Diagrama Fasorial
Transformadores - Prof. Aurino Almeida Filho
TRANSFORMADORES
Diagrama Fasorial para ligação Y
Transformadores - Prof. Aurino Almeida Filho
TRANSFORMADORES
Diagrama Fasorial para ligação delta
Transformadores - Prof. Aurino Almeida Filho
TRANSFORMADORES
Ensaio a vazio
Transformadores - Prof. Aurino Almeida Filho
TRANSFORMADORES
Ensaio de curto circuito
Transformadores - Prof. Aurino Almeida Filho
TRANSFORMADOR TRIFÁSICO
ENSAIO EM CURTO CIRCUITO
Transformadores - Prof. Aurino Almeida Filho
TRANSFORMADORES
Ensaio em curto circuito
Transformadores - Prof. Aurino Almeida Filho
TRANSFORMADOR DE DISTRIBUIÇÃO
Transformadores - Prof. Aurino Almeida Filho
• Características de um transformador de
distribuição de potência: 30 kVA
- Norma de Fabricação: NBR 5440/
- Refrigeração: ONAN - Óleo Natural, Ar Natural - Imerso em óleo isolante mineral
- Classe de Tensão: 15 kV
- Tensões do Primário: 13.8/13.2/12.6 kV
- Tensão do Secundário: 220/127 V
- Grupo de ligação Dyn
- Primário: Triângulo (delta)
- Secundário: Estrela com neutro acessível
TRANSFORMADOR DE DISTRIBUIÇÃO
Transformadores - Prof. Aurino Almeida Filho
• Características de um transformador de 30 kVA
- Deslocamento Angular: 30° ; Freqüência nominal: 60 Hz
- Elevação de Temperatura : 55° C no ponto médio dos enrolamentos ; 50° C no topo do óleo
- Pintura externa anticorrosiva com acabamento na cor cinza claro Munsell N6.
- Perdas em vazio (perdas no ferro): 200 W
- Perdas totais: 770 W Corrente de excitação: 4.3 %
- Impedância a 75ºC: 3.5 %
- Comprimento(C): 930 mm ; Largura(L): 640 mm
- Altura(A): 840 mm ; Peso: 215 kg
- Valores garantidos pot. nominal no tap de maior tensão
TRANSFORMADOR DE DISTRIBUIÇÃO
Transformadores - Prof. Aurino Almeida Filho
TRAFO 3F 15,0KVA 34,5KV 380/220V TRAFO 3F 15,0KVA 34,5KV 220/127V TRAFO 3F 15,0KVA 13,8KV 380/220V TRAFO 3F 15,0KVA 13,8KV 220/127V TRAFO 3F 30,0KVA 34,5KV 380/220V TRAFO 3F 30,0KVA 34,5KV 220/127V TRAFO 3F 30,0KVA 13,8KV 380/220V TRAFO 3F 30,0KVA 13,8KV 220/127V TRAFO 3F 45,0KVA 34,5KV 380/220V TRAFO 3F 45,0KVA 34,5KV 220/127V TRAFO 3F 45,0KVA 13,8KV 380/220V TRAFO 3F 45,0KVA 13,8KV 220/127V
TRANSFORMADOR DE DISTRIBUIÇÃO
POTÊNCIAS E
TENSÕES
PADRONIZADAS
Transformadores - Prof. Aurino Almeida Filho
TRAFO 3F 75,0KVA 34,5KV 380/220V TRAFO 3F 75,0KVA 34,5KV 220/127V TRAFO 3F 75,0KVA 13,8KV 380/220V TRAFO 3F 75,0KVA 13,8KV 220/127V TRAFO 3F 75,0KVA 13,8KV 380/220V PLUG TRAFO 3F 75,0KVA 13,8KV 220/127V PLUG TRAFO 3F 112,5KVA 34,5KV 380/220V TRAFO 3F 112,5KVA 34,5KV 220/127V TRAFO 3F 112,5KVA 13,8KV 380/220V TRAFO 3F 112,5KVA 13,8KV 220/127V TRAFO 3F 112,5KVA 13,8KV 220/127V PLUG TRAFO 3F 112,5KVA 13,8KV 380/220V PLUG
TRANSFORMADOR DE DISTRIBUIÇÃO
POTÊNCIAS E
TENSÕES
PADRONIZADAS
Transformadores - Prof. Aurino Almeida Filho
TRANSFORMADOR DE DISTRIBUIÇÃO
TRAFO 3F 150,0KVA 13,8KV 380/220V TRAFO 3F 150,0KVA 13,8KV 220/127V TRAFO 3F 150,0KVA 13,8KV 220/127V PLUG TRAFO 3F 150,0KVA 13,8KV 380/220V PLUG TRAFO 3F 225,0KVA 13,8KV 380/220V TRAFO 3F 225,0KVA 13,8KV 220/127V PLUG TRAFO 3F 500,0KVA 13,8KV 380/220V PLUG TRAFO 3F 500,0KVA 13,8KV 220/127V PLUG
POTÊNCIAS E
TENSÕES
PADRONIZADAS
Transformadores - Prof. Aurino Almeida Filho
TRANSFORMADOR A SECO
Transformadores - Prof. Aurino Almeida Filho
TRANSFORMADOR A ÓLEO
Transformadores - Prof. Aurino Almeida Filho
TRANSFORMADOR DE FORÇA
