http://www.prof2000.pt/users/lpa

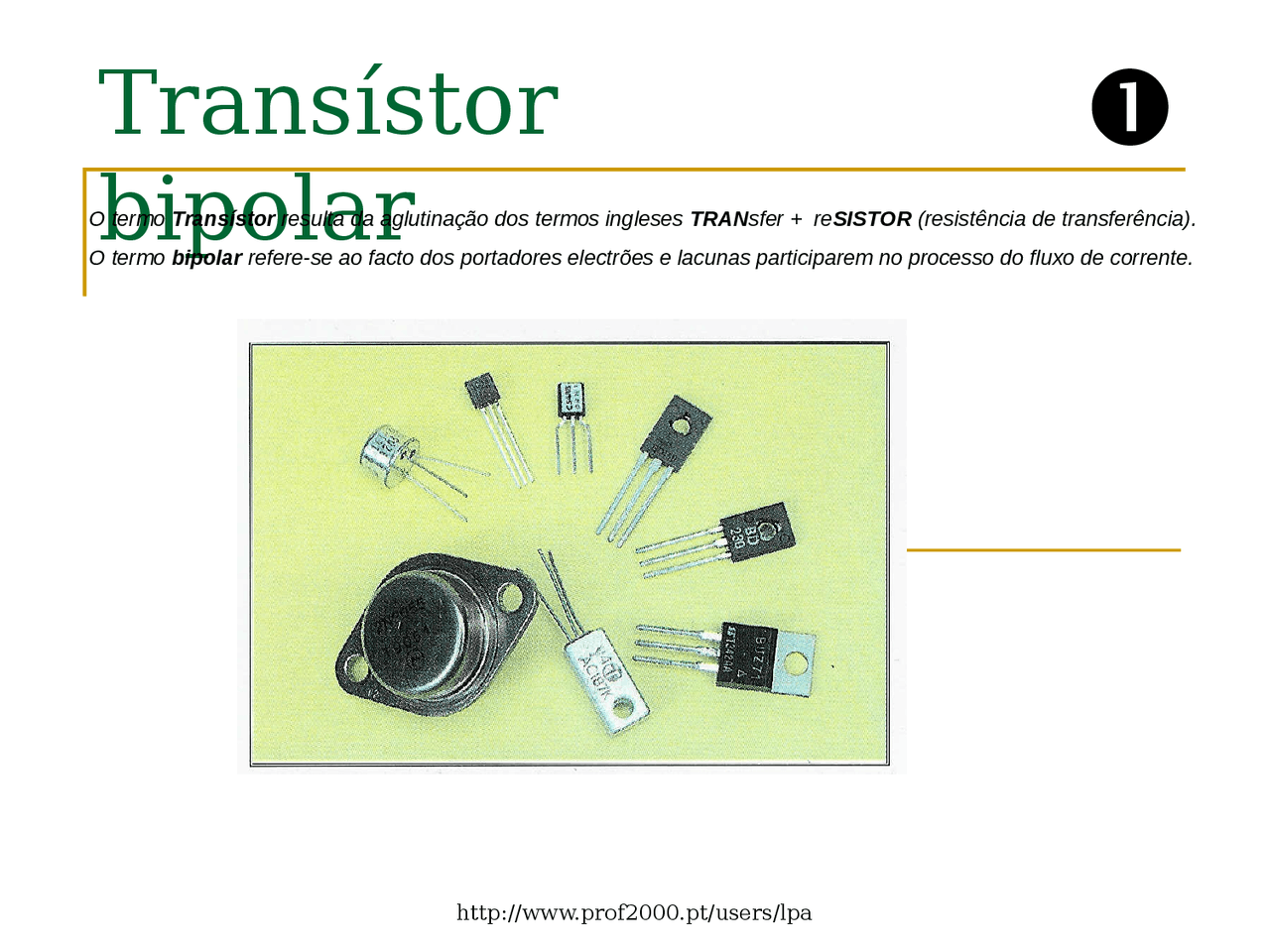

O termo Transístor resulta da aglutinação dos termos ingleses TRAN sfer + re SISTOR (resistência de transferência). O termo bipolar refere-se ao facto dos portadores electrões e lacunas participarem no processo do fluxo de corrente.
Um transístor bipolar (com polaridade NPN ou PNP) é constituído por duas junções PN (junção base-emissor e junção base-colector) de material semicondutor (silício ou germânio) e por três terminais designados por Emissor (E), Base (B) e Colector (C). N – Material semicondutor com excesso de electrões livres P – Material semicondutor com excesso de lacunas Altamente dopado Menos dopado que o Emissor e mais dopado que a Base Altamente dopado Camada mais fina e menos dopada Menos dopado que o Emissor e mais dopado que a Base Camada mais fina e menos dopada
Para que o transístor bipolar conduza é necessário que seja aplicada na Base uma corrente mínima (VBE ≥ 0,7 Volt), caso contrário não haverá passagem de corrente entre o Emissor e o Colector. IB = 0 O transístor não conduz (está ao corte) Se aplicarmos uma pequena corrente na base o transístor conduz e pode amplificar a corrente que passa do emissor para o colector. Uma pequena corrente entre a base e o emissor… …origina uma grande corrente entre o emissor e o colector
+ Rc Rb
Rc Rb + _ Rb – Resistência de polarização de base Rc – Resistência de colector ou resistência de carga Emissor Base Colector Emissor Base Colector P N P N P N
VCE – Tensão colector - emissor VBE – Tensão base – emissor VCB – Tensão colector - base IC – Corrente de colector IB – Corrente de base IE – Corrente de emissor VRE – Tensão na resistência de emissor VRC – Tensão na resistência de colector
Utilizando o código alfanumérico do transístor podem-se obter as suas características técnicas por consulta de um data book ou de um data sheet do fabricante. IC É a máxima corrente de colector que o transístor pode suportar. Se este parâmetro for excedido o componente poderá queimar. VCEO Tensão máxima colector – emissor com a base aberta. VCBO Tensão máxima colector – base com o emissor aberto. VEBO Tensão máxima emissor – base com o colector aberto. hFE ou Ganho ou factor de amplificação do transístor. hFE = IC : IB Pd Potência máxima de dissipação. fT Frequência de transição (frequência para a qual o ganho do transístor é 1 ou seja, o transístor não amplifica mais a corrente).
Substituição de transístores por equivalentes Num circuito não se pode substituir um transístor de silício por um de germânio ou vice – versa. Também não se pode trocar directamente um transístor NPN por um PNP ou vice – versa. A letra (A, B, C…) que pode aparecer no fim do código alfanumérico indica sempre aperfeiçoamentos ou melhorias em pelo menos um dos parâmetros, limites ou características do transístor. Exemplo: O BC548A substitui o BC548. O BC548A não substitui o BC548B
