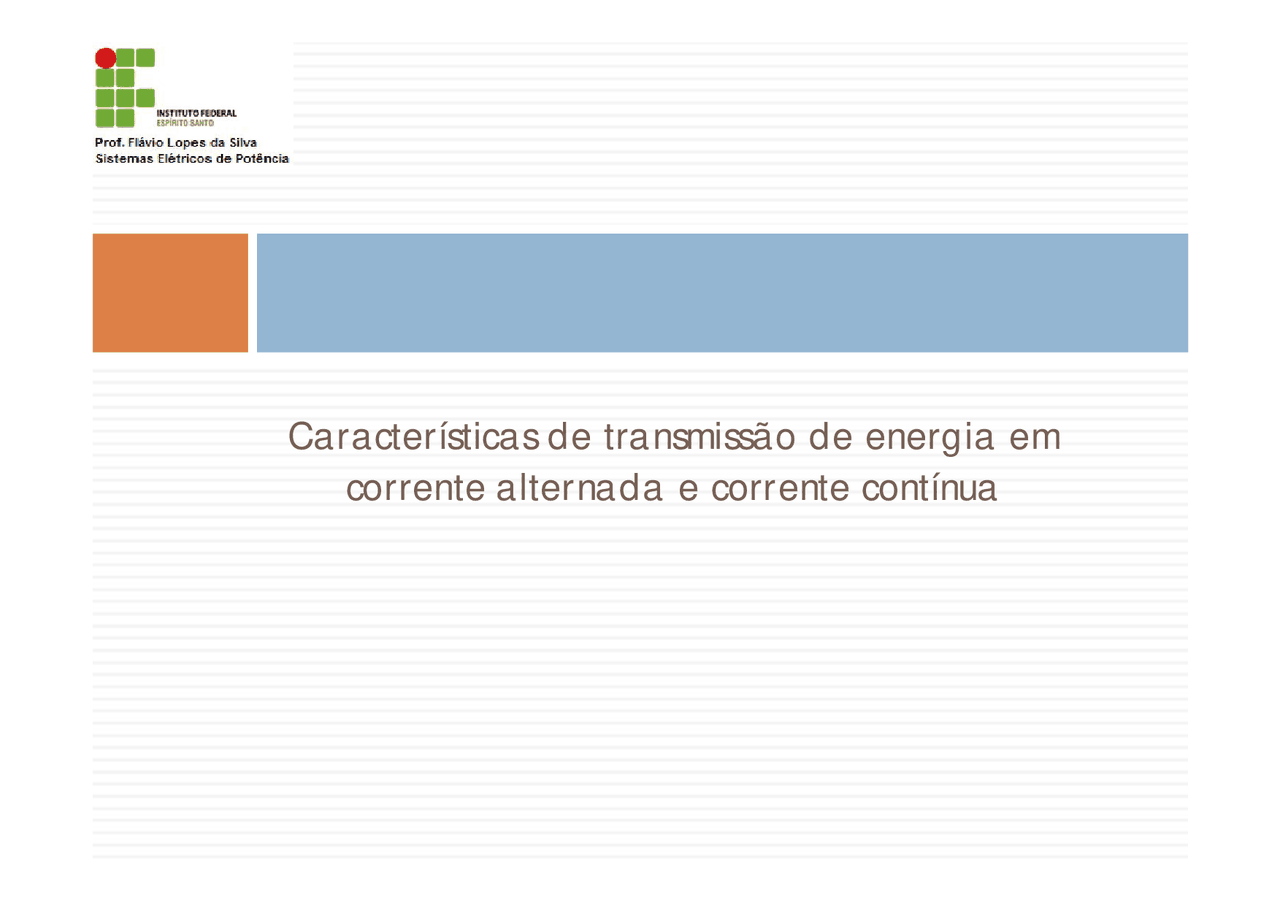

Características de transmissão de energia em

corrente alternada e corrente contínua

Transmissão em CA e em CC

¨ A transmissão em corrente alternada é hoje utilizada universalmente e mostrou-se adequada para transmitir e distribuir energia elétrica.

¨ Tem-se também que alguns problemas ainda não foram resolvidos quando se utiliza a transmissão em corrente alternada, dentre eles podemos destacar:

¤ A transmissão de grandes blocos de potência a grandes distância de forma econômica e com o mínimo de agressão ao meio ambiente. ¤ A transmissão estável de potência entre sistemas assíncronos ou com diferentes frequências.

Transmissão em CA e em CC

¨ Um sistema de transmissão em corrente contínua com dois condutores metálicos equivale na prática a um circuito duplo de corrente alternada, dispondo da mesma confiabilidade e a um custo menor inclusive no que tange a uma menor utilização de faixas de passagem.

Transmissão em CA e em CC

¨ A transmissão de corrente contínua não é afetada pela capacitância e a indutância da linha.

¨ Utilizando toda a seção transversal do condutor (ausência do efeito peculiar) propicia um controle de potência estável e veloz.

¨ A interconexão de sistemas operando a frequências diferentes ou de sistemas assíncronas (frequências idênticas, mas possuindo diferentes modos de controle) é feito com sucesso por elos em corrente contínua.

¨ Elos em corrente alternada apresentam dificuldades com respeito a potência de acoplamento quando a capacidade de transmissão do elo for pequena em comparação com a capacidade geradora do sistema.

Transmissão em CA e em CC

¨ Todos os fatos mencionados anteriormente tem tornado cada vez maior o emprego da transmissão em corrente contínua no mundo.

¨ Isto foi devido ao desenvolvimento das válvulas a estado sólido, cada vez mais compactas, confiáveis e econômicas, permitindo minimizar custos das instalações terminais.

Conclusões

¨ Quanto maior a distância de transmissão, a vantagem do menor custo da linha em corrente contínua se fará sentir na comparação com a alternativa em corrente alternada.

Vantagens de Transmissão em Corrente Contínua

¨ Flexibilidade de operação e expansão – pode operar com somente um pólo e retorno pela terra, o que equivale a um circuito duplo de corrente alternada. Dentro de certos limites a transmissão CC pode operar com tensão alternada.

¨ Operação Assíncrona – a distância de transmissão não é limitada por razões de estabilidade, características esta que permite a interligação de sistemas com frequências diferentes ou que apresentam problemas de estabilização.

¨ Transmissão subterrânea e submarina – em corrente alternada é limitado devido aos efeitos do valor de corrente capacitiva dos cabos, o que não ocorrem em CC, mostrando assim grandes perspectivas para alimentação de grandes centros urbanos, transmissões submarinas e marítimas.

Vantagens de Transmissão em Corrente Contínua

¨ Transmissão mais confiável – operação em tensão reduzida caso haja problemas de isolamento, operação com metade da potência, se um dos pólos ou parte da estação estiver fora de serviço, menos exposição à raios, pois só temos dois condutores contra três em corrente alternada ou seis em igualdade de transmissão.

Desvantagens de Transmissão em Corrente Contínua

¨ Pouco conhecimento da tecnologia – o grande número de projetos a partir de 1970, difundiu esta tecnologia, facilitando este tipo de transmissão. Vale salientar que estes comentários referem-se especificamente às estações conversoras e não as Linhas de transmissão.

Transmissão em CC ou CA entre Rondônia e

São Paulo?

HVDC Line - Linha de Transmissão em Corrente

Contínua

±500KV HVDC Transmission Line.(321KM)

±500KV Converter Station

235-MVA-HVDC power transformer for the

distance Australia-Tasmania
