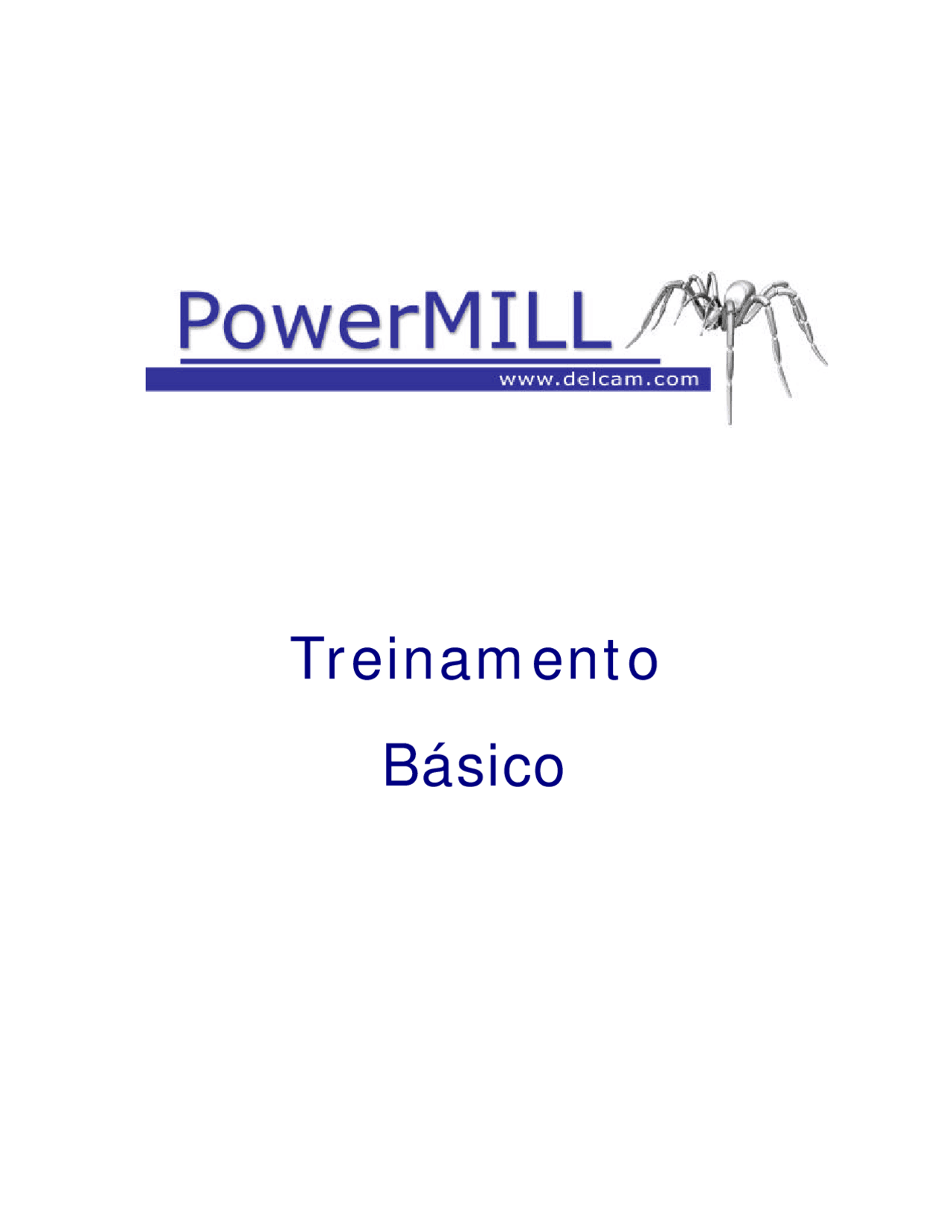

Treinamento
Básico
Conteúdo PowerMILL
2 Edição PMILL 5.
PowerMILL Introdução
1. Introdução
Introdução.
O PowerMILL em seu conjunto para usinagem, pode criar rapidamente estratégias de caminhos de corte baseados em modelos importados. O PowerMILL suporta Modelos de Arame , Triângulos , Superfícies , e Sólidos criados por outros produtos da Delcam ou de outros formatos neutros como IGES. Se você possui o tradutor PS-Exchange o PowerMILL diretamente importará os dados criados pela maioria dos outros softwares.
Ambiente do PowerMILL
?? Duplo Clique no ícone do PowerMILL.
Área Gráfica
Área do Explorer
Os menus são localizados na parte superior do PowerMILL. Colocando o mouse sobre o menu e clicando com o botão esquerdo, isso abrirá os sub-menus. Seleções adicionais podem ser feitas movendo o cursor ao longo da seta para a direita ( )
PowerMILL Introdução
Botões do Mouse
Cada um dos três botões do mouse executam uma operação dinamicamente diferente no PowerMILL.
Botão esquerdo do mouse 1: Escolha e seleção
Esso botão é usado para selecionar itens fora dos menus principais, selecionando formas interiores e entidades na área gráfica.
Botão do Meio do Mouse ou Scroll 2: Zoom
Aproximar e afastar - Mantenha a tecla CTRL e o botão 2 do mouse. Mova o mouse para cima e para baixo para aproximar ou afastar. Pan ao redor do modelo: - Mantenha a tecla SHIFT com o botão 2 do mouse. Mova o mouse na direção requerida. Zoom Caixa – mantenha as teclas Ctrl e Shift pressionadas, e crie uma caixa ao redor da área do zoom usando o botão 2/scroll do mouse. Modo Rotacionar: Mantenha o botão 2/scroll e mova o mouse, a rotação é centralizada na esfera de posição.
Rotação da Vista - Rotaciona Dinamicamente a vista e rapidamente libera o mouse. Quanto mais rápido você mover o mouse, mais rápido girará. Esta opção está desligada por padrão.
?? Selecione Ferramentas -> Opções , selecione
a guia Vista e a opção Rotação da Vista.
Botão direito do mouse 3: Menus especiais & Opções do
PowerMILL Explorer
Quando este botão é pressionado abrirá um novo menu baseado em qualquer entidade que o mouse estiver em cima, como os percursos de usinagem no PowerMILL Explorer. Se nada é selecionado o menu de vistas aparece.
Introdução PowerMILL
Exemplo 1
Para este primeiro exercício você estará usando um modelo já salvo.
?? Selecione Arquivo -> Importar Modelo.
A pasta exemplos aparece e o ícone grande e g fornece acesso para uma área dentro da árvore dos produtos da Delcam onde uma seleção dos modelos está armazenada. Os ícones marcados 1 e 2 podem ser adaptados pelo usuário para localizar áreas onde os dados para os trabalhos em andamento são armazenados.
?? Clique no ícone eg.
?? Selecione o modelo phone.dgk e Clique em Abrir.
O modelo phone é mostrado em modelos de arame e visto pela vista em Z. Somente parte do modelo está visível, porque ele é muito grande para a vista atual. Para mostrar o modelo completo o ícone Reajustar Escala na barra de ferramentas Visualizar é usado.
?? Na barra de ferramentas Visualizar , selecione o ícone Reajustar Escala.
A vista do modelo é ajustada para a tela inteira.
Introdução PowerMILL
PowerMILL Explorer
No lado esquerdo da tela está o PowerMILL Explorer.
Essos ícones são usados extensivamente para ajudar a organizar sua usinagem. O formato padrão do Explorer é marcado pelo símbolo do PowerMILL e contém a exibição padrão de: Percursos de Usinagem, Padrões, Configuração da figura, Planos de trabalho, Grupos e Macros.
A segunda guia é do objeto OLE (Object Linking Embedding), e a terceira guia é o browser HTML usada para ver os arquivos HTML ou arquivos de Ajuda.
?? Selecione Arquivo -> Apagar Tudo.
Ajuda do PowerMILL
O PowerMILL vem completo com a sua própria Ajuda on-Line que é acessada pelo menu ajuda.
?? Selecione Ajuda -> Liberar notas.
PowerMILL Introdução
Liberar Notas é carregado na página html fornecendo um sumário de todas as novas figuras introduzidas na atual versão do PowerMILL.
Existe também um índice de ajuda disponível para usar direto na interface do PowerMILL. Isso é acessado pelo menu Ajuda na parte superior da tela.
?? Selecione Conteúdo do menu.
Há quatro guias que podem ser selecionadas, Conteúdo, Índice, Pesquisar e Favoritos.
?? Selecione o ícone Home no lado direito da tela para visualizar o
Conteúdo disponível para a seleção.
PowerMILL Configurando a Usinagem
2. Configurando a Usinagem
Preparação antes de criar percursos de usinagem
A lista seguinte é um resumo básico dos procedimentos requeridos antes de criar percursos de usinagem. É importante gastar um pouco de tempo reunindo informações sobre o modelo antes de aplicar os percursos de usinagem de fato. O PowerMILL tem algumas ferramentas únicas que permitem medir partes do modelo, sendo ele um gap ou um raio interno. Também podem ser usados vários métodos de sombreamento para ter uma idéia visualmente rápida do raio mínimo e ângulos de saída. O modelo poderia ser importado com uma orientação errada, novamente o PowerMILL lhe permitirá mover ou girar o modelo na posição correta. Alguns destes métodos serão usados no capítulo seguinte. A lista seguinte poderia ser usada possivelmente como uma lista de verificação para começar qualquer trabalho no PowerMILL e geralmente poderia ser representada nos fundamentos que deveriam ser seguidos antes de aplicar qualquer caminho de usinagem.
**1. Carregando um modelo no Po werMILL.
- Visualizando o modelo
- Orientando o modelo no Plano de Trabalho onde é solicitado.
- Reunir informações sobre o modelo Raio Mínimo / Ângulos de saída.
- Medir o modelo.
- Definição do Bloco.
- Definição da Ferramenta de Corte.
- Configurar Avanço e Rotação.
- Alturas de Mov.Rápidos.
- Ponto Inicial da Ferramenta.
- Salvar o projeto.**
1. Carregando o modelo no PowerMILL
Uma seleção de arquivos de exemplos é fornecida no PowerMILL, e estes modelos são encontrados em um diretório padrão chamado Exemplos. O método usual de importar um modelo no PowerMILL é Arquivo > Importar Modelo.
Configurando a Usinagem PowerMILL
?? Selecione Arquivo ->Exemplos.
Pode ser carregada uma variedade de extensões diferentes de Modelos no PowerMILL que pode ser diferenciada facilmente na forma que se usa o filtro Arquivos do Tipo aumentar ou diminuir as opções.
?? Clique no arquivo speaker_core.dgk e então Abrir.
?? Selecione o ícone Reajustar Escala na Barra de Ferramentas
Vistas no lado direito.
O modelo será mostrado na área gráfica do PowerMILL olhando para o eixo Z. Isso é como ele será usinado se deixado nessa orientação, com a extremidade mais longa do modelo ao longo do eixo Y.
2. Visualizando o modelo
Embora o modelo é exibido; é interessante olhar de todos os ângulos para compreender completamente seu tamanho e características.
?? Selecione a Vista Isométrica 1.
Nós orientamos o modelo de forma que a extremidade mais baixa fique alinhada com a parte frontal da máquina.
Configurando a Usinagem PowerMILL
O próximo passo será girar o modelo ao redor do novo Plano de Trabalho Ativo. (é também possível rotacionar e mover o plano de trabalho)
?? Clique no símbolo Mais ( + ) que está próximo à Modelos no explorer.
?? Clique com o botão direito sobre o
nome do modelo speaker_core
?? Selecione Editar > Rotacionar > Z.
?? Digite –90 e selecione o tick verde no menu.
?? Selecione uma Vista em Z para ver se o modelo foi rotacionado
corretamente.
PowerMILL Configurando a Usinagem
O modelo nem sempre precisará ser rotacionado ou movido depois de ser importado no PowerMILL. Depende da preferência do operador e de como o modelo foi exportado do CAD.
Informações à respeito da posição dos modelos em relação ao Transform ou (se presente), um plano de trabalho ativo pode ser obtida.
?? Clique com o botão direito do mouse sobre Modelos no explorer e
selecione Propriedades.
Os valores podem ser copiados nesta forma e então podem ser colados em outras formas. Nós moveremos o Plano de Trabalho para cima no plano Z de forma que ele esteja situado à altura de máxima do modelo. O menu mostra que o atual valor máximo Z é 115.47048mm. E será necessário mover o plano de trabalho por 115.47048 para posicioná-lo na altura máxima do modelo.
?? Destaque o valor Máximo Z (115.47048) clicando duas vezes com o botão
direito do mouse.
Esso método de copiar e colar valores pode ser usado de outras formas também, parando e tendo que digitá-los.
PowerMILL Configurando a Usinagem
?? Selecione o ícone^ Sombrear Raio Mínimo^ em^ View toolbar.
Qualquer raio interno que é menor que uma Ferramenta de Ponta Boleada ou Raio Inclinada será sombreado em VERMELHO. Examine o modelo para ver dois lugares em particular que mostram as áreas inacessíveis em Vermelho.
Os dois raios internos podem ser vistos sombreados em vermelho identificando visualmente que eles não serão usinados na medida correta se a ferramenta definida for usada.
O padrão de raio da ferramenta pode ser encontrado e alterado em Opções do Desenho que está dentro de Modelos no menu explorer.
?? Clique com o botão direito sobre Modelos no explorer e selecione Opções
de Desenho.
?? Mude o valor do Raio Mínimo da Ferramenta para 5.
Ainda não há nenhuma mudança no modelo.
Configurando a Usinagem PowerMILL
?? Mude o valor do Raio Mínimo da Ferramenta para 2.
Todas as áreas em vermelho agora desapareceram, sugerindo que a menor ferramenta exigiu um acabamento desso raio com uma ferramenta Boleada de diâmetro 4mm.
Nós agora iremos conferir visualmente o modelo de qualquer ângulo de saída e cortes inferiores.
?? Selecione o ícone Sombrear Ângulo de Saída na barra de ferramentas
vista.
O modelo é sombreado com três cores diferentes: vermelha, verde e amarela. As áreas vermelhas representam ângulos menores ou iguais que o atual ângulo de saída especificado em Opções de Desenho (definição é 0). As áreas verdes representam ângulos acima do ângulo de Advertência que estão especificados em Opções do Desenho (definição é 5). As áreas amarelas representam ângulos entre o atual ângulo de Saída e ângulo de Advertência.
Neste modelo em particular as áreas amarelas representam ângulos entre 0 e 5 graus.
?? Para verificar contra saídas mude o Ângulo de Saída para –0.2 e o
Ângulo de Advertência para 0.2.
Você verá que todas as áreas vermelhas desapareceram e todas as áreas verdes permanecem em amarelo. Se qualquer área vermelha permanecer, então ela será mostrada como contra- saída. As áreas em amarelo indicam faces verticais ou quase verticais porque a diferença entre os Ângulos de Saída e Advertência é muito pequena. Esso modelo, como você pode ver não possui contra-saída.
