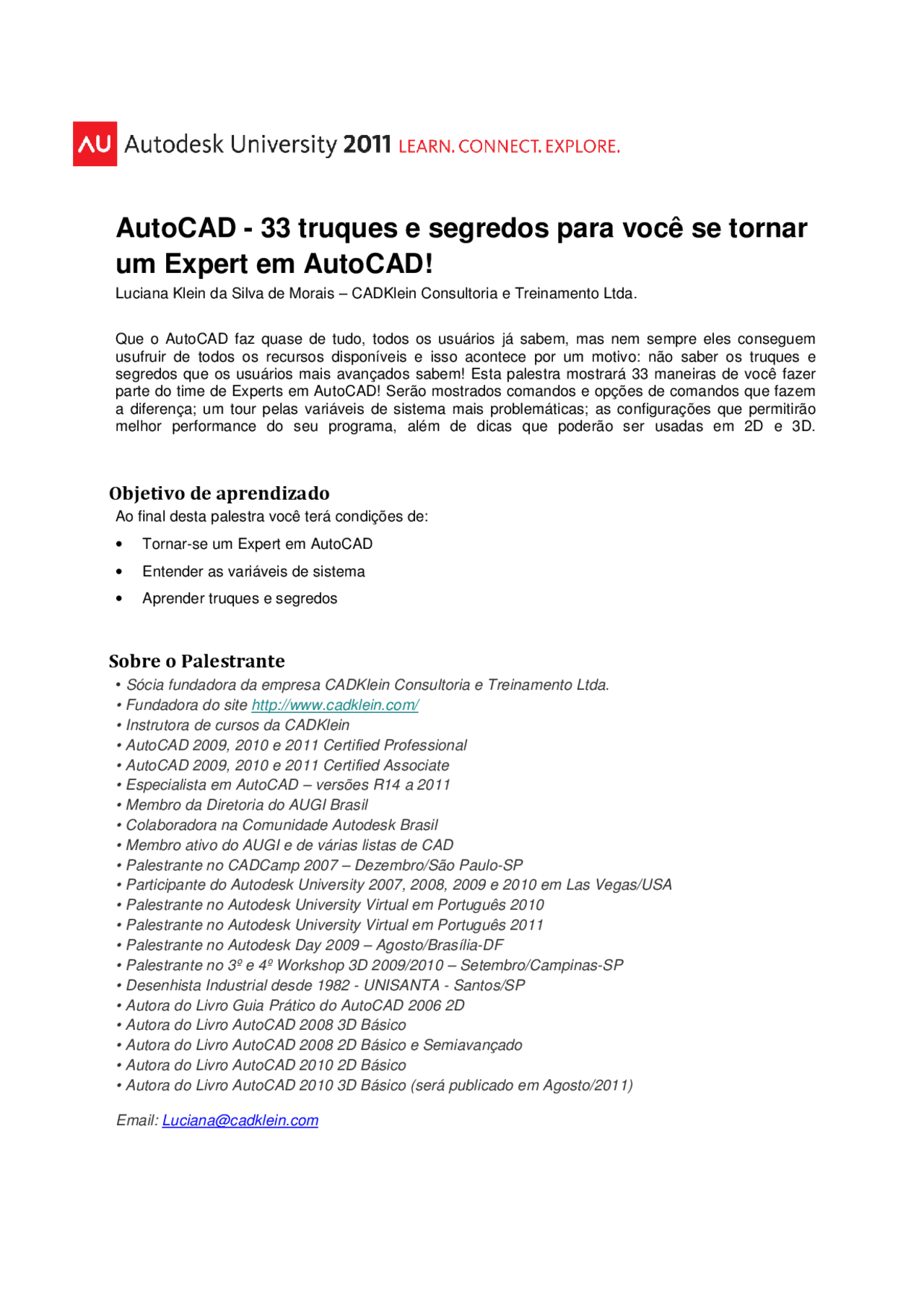

AutoCAD - 33 truques e segredos para você se tornar
um Expert em AutoCAD!
Luciana Klein da Silva de Morais – CADKlein Consultoria e Treinamento Ltda. Que o AutoCAD faz quase de tudo, todos os usuários já sabem, mas nem sempre eles conseguemusufruir de todos os recursos disponíveis e isso acontece por um motivo: não saber os truques e segredos que os usuários mais avançados sabem! Esta palestra mostrará 33 maneiras de você fazerparte do time de Experts em AutoCAD! Serão mostrados comandos e opções de comandos que fazem a diferença; um tour pelas variáveis de sistema mais problemáticas; as configurações que permitirãomelhor performance do seu programa, além de dicas que poderão ser usadas em 2D e 3D.
Objetivo de aprendizado
Ao final desta palestra você terá condições de:
- Tornar-se um Expert em AutoCAD
- Entender as variáveis de sistema
- Aprender truques e segredos
Sobre o Palestrante
- _Sócia fundadora da empresa CADKlein Consultoria e Treinamento Ltda.
- Fundadora do site http://www.cadklein.com/
- Instrutora de cursos da CADKlein
- AutoCAD 2009, 2010 e 2011 Certified Professional
- AutoCAD 2009, 2010 e 2011 Certified Associate
- Especialista em AutoCAD – versões R14 a 2011
- Membro da Diretoria do AUGI Brasil • Colaboradora na Comunidade Autodesk Brasil
- Membro ativo do AUGI e de várias listas de CAD
- Palestrante no CADCamp 2007 – Dezembro/São Paulo-SP
- Participante do Autodesk University 2007, 2008, 2009 e 2010 em Las Vegas/USA
- Palestrante no Autodesk University Virtual em Português 2010
- Palestrante no Autodesk University Virtual em Português 2011
- Palestrante no Autodesk Day 2009 – Agosto/Brasília-DF • Palestrante no 3º e 4º Workshop 3D 2009/2010 – Setembro/Campinas-SP
- Desenhista Industrial desde 1982 - UNISANTA - Santos/SP
- Autora do Livro Guia Prático do AutoCAD 2006 2D
- Autora do Livro AutoCAD 2008 3D Básico
- Autora do Livro AutoCAD 2008 2D Básico e Semiavançado
- Autora do Livro AutoCAD 2010 2D Básico
- Autora do Livro AutoCAD 2010 3D Básico (será publicado em Agosto/2011) Email: [email protected]_
Introdução
Muitos usuários perguntam: Luciana, como eu posso me tornar um Expert em AutoCAD? Uma das primeiras coisas que você tem que ter é curiosidade, depois perseverança. Curiosidade pra testar a teoria do porco: fuça aqui.. fuça ali... Perseverança pra continuar insistindo em encontrar as melhores soluções. Sim: as melhores, pois em certas tarefas, o AutoCAD nos dá vários caminhos que levam ao mesmo lugar e depende do que você sabe pra poder usar o caminho mais rápido ou o mais viável. Então sejam todos bem vindos à minha classe!
1 – Trim e Extend não funcionam corretamente?
Já aconteceu com você de querer cortar uma parte de um objeto, usando como limite de corte a extensão de outro objeto e o TRIM não funcionar? Ou o contrário: você quer estender um objeto até a extensão do limite de outro? Note que ao pedir o comando Trim ou o Extend, o prompt mostra as configurações que estão definidas: Command: TRIM Current settings: Projection=UCS, Edge=None
Command: EXTEND Current settings: Projection=UCS, Edge=None A configuração Edge define se será usada a extensão dos objetos como limites para esses comandos.
Você pode alterar essa configuração dentro do comando. Digite E para a opção Edge.
Escolha Extend.
Agora o comando funciona.
O mesmo se aplica ao comando TRIM. Você pode mudar essa configuração acessando as opções dos comandos, ou alterando o valor da variável de sistema EDGEMODE. Para usar a extensão dos objetos como limite, mude o valor para 1.
2 – Comando Open ou Save não abrem as caixas de diálogo? Ao pedir o comando OPEN ou SAVE, o prompt mostra:
Ele está solicitando que você digite o nome e diretório do arquivo dwg que deseja abrir. Mude a variável de sistema FILEDIA para 1 para que a caixa de diálogo seja mostrada.
3 – Comandos de edição não obedecem se você selecionar os objetos antes? Mude a variável de sistema PICKFIRST para 1.
4 – Quando você seleciona um objeto e vai selecionar o segundo, o AutoCAD tira a seleção do primeiro? Mude a variável de sistema PICKADD para 1.
5 – Você não enxerga os objetos sendo arrastados durante os comandos Move, Copy ou Rotate? Mude a variável de sistema DRAGMODE para Auto.
11 – É aberto um AutoCAD para cada arquivo? Na verdade não é aberto um AutoCAD para cada arquivo, mas o AutoCAD mostra os arquivos abertos em “janelas” separadas. Note a barra de tarefas na tela do computador:
Mude a variável de sistema TASKBAR para 0.
No Windows 7 o valor padrão é 1.
12 – Quantos blocos tem no arquivo? Use o comando BCOUNT, selecione a área que deseja saber a contagem dos blocos ou dê enter para que o comando conte todos os blocos do arquivo.
Após pedir o comando, selecione a área em que deseja contar os blocos e dê enter:
Se quiser contar todos os blocos que tem no arquivo, não selecione a área, apenas dê enter.
13 – Como gerar uma tabela dos blocos do arquivo? Use o comando DATAEXTRACTION, você pode gerar um arquivo externo, como uma planilha do Excel por exemplo, ou inserir uma tabela no AutoCAD. Após pedir o comando, a caixa de diálogo inicial será mostrada, clique em Next:
Defina um diretório e um nome para o arquivo que está sendo criado. Este arquivo é como um template que poderá ser usado novamente:
Você pode incluir outros arquivos dwg, pode selecionar uma área do arquivo dwg atual ou deixar que o comando faça a varredura em todo o arquivo atual:
Escolha os tipos de objetos que deseja listar na tabela:
Preview dos dados:
Finalizando:
Escolha o estilo da tabela para inserir no AutoCAD:
Tabela inserida:
14 – Como explodir valores de atributos para texto? Quando usamos o comando EXPLODE em blocos com atributos, perdemos o valor que estava preenchido, o resultado são apenas as definições dos atributos. Mas se você precisar explodir um bloco com atributos e não quiser “perder” os valores já preenchidos, use o comando BURST.
15 – Seleção inteligente com GETSEL Imagine a situação: Você tem um objeto que se repete várias vezes no arquivo e precisa alterar alguma propriedade deste objeto. Então a pergunta é: - Como selecionar um tipo de objeto que se repete no arquivo? Existem pelo menos 3 comandos que resolvem a questão, um deles é o GETSEL. Este comando faz uma seleção prévia para você usar em seguida. As “combinações” de seleção podem ser:
- Por tipo de entidade no desenho, selecionando um determinado tipo de entidade em todo o arquivo, ignorando se a mesma se encontrar em vários layers.
- Por layer, selecionando todos os tipos de entidades contidas em um determinado layer, ignorando os outros layers.
- Por tipo de entidade no layer, selecionando um determinado tipo de entidade que está em um determinado layer, ignorando a existência dessa entidade em outros layers.
Vamos às explicações da opção 1: Digite GETSEL e dê enter. A mensagem será exibida no prompt: Select an object on the Source layer <*>: isso significa que o cad está solicitando um determinado objeto que será “pesquisado” apenas em um determinado layer, neste caso, dê
ENTER para que o AutoCAD entenda que a pesquisa será feita em todos os layers e não apenas em um layer específico. Não clique em nada, apenas dê ENTER A mensagem será exibida no prompt: Select an object of the Type you want <*>: isso significa que o AutoCAD está esperando que você selecione o tipo de entidade que deseja selecionar, clique no tipo de objeto desejado e dê ENTER. A mensagem será exibida no prompt: Collecting all LWPOLYLINE objects in the drawing... 3 objects have been placed in the active selection set. Pronto! No exemplo selecionei todas as Plines existentes no arquivo, independente de qual layer elas estavam. Para prosseguir, peça o comando de edição desejado e digite P (opção PREVIOUS do modo de seleção). Dê enter após digitar P.
Vamos às explicações da opção 2: Digite GETSEL e dê enter. A mensagem será exibida no prompt: Select an object on the Source layer <>: clique em qualquer objeto que pertença ao layer que você quer selecionar. A mensagem será exibida no prompt: Select an object of the Type you want <>: como o objetivo é selecionar tudo que está no layer (definido na primeira parte do comando), apenas dê ENTER. A mensagem será exibida no prompt: Collecting ALL objects on layer Layer1... 10 objects have been placed in the active selection set. Pronto! No exemplo selecionei todas as entidades que estavam no Layer1, independente do tipo de entidade.
[Color/Elev/LAyer/LType/ltScale/LWeight/Thickness/Material/PLotstyle/Annotative]: E faça a alteração desejada. No exemplo, mudei a cor dos objetos: Command: CHANGE Select objects: P 8 found Select objects: Specify change point or [Properties]: P Enter property to change [Color/Elev/LAyer/LType/ltScale/LWeight/Thickness/Material/PLotstyle/Annotative]: C New color [Truecolor/COlorbook] <3 (green)>: 4
16 – Seleção inteligente com SSX Este é mais um comando que permitirá selecionar objetos com propriedades iguais. Este comando também faz uma seleção prévia para você usar em seguida. As “combinações” de seleção podem ser várias, dentre elas:
- Por tipo de entidade no layer, selecionando um determinado tipo de entidade que está em um determinado layer, ignorando a existência dessa entidade em outros layers.
- Por layer, selecionando todos os tipos de entidades contidas em um determinado layer, ignorando os outros layers.
- Por tipo de entidade no desenho, selecionando um determinado tipo de entidade em todo o arquivo, ignorando se a mesma se encontrar em vários layers.
Vamos às explicações da opção 1: Digite SSX e dê enter. A mensagem será exibida no prompt: Select object : selecione o tipo de entidade (já no layer desejado) e dê enter. O AutoCAD fará a seleção prévia de todas as instâncias desse objeto apenas no layer em que ele está, ignorando as outras instâncias desse objeto em outros layers. Após dar enter, o prompt exibirá um pequeno relatório sobre a entidade escolhida, veja um exemplo: Command: ssx Select object : Current filter: ((0. "TEXT") (7. "Standard") (8. "0") (210 0.0 0.0 1.0)) Enter filter option [Block name/ Color/ Entity/ Flag/ LAyer/ LType/ Pick/Style/ Thickness/ Vector]: 3 found.
Vamos às explicações da opção 2: Digite SSX e dê enter. A mensagem será exibida no prompt: Select object : se você selecionar um objeto, o AutoCAD fará a seleção prévia de todas as instâncias desse objeto apenas no layer em que ele está, ignorando as outras instâncias desse objeto em outros layers. Então “pule” esse passo e dê enter. Uma mensagem será exibida no prompt: Enter filter option [Block name/ Color/ Entity/ Flag/ LAyer/ LType/ Pick/ Style/ Thickness/ Vector]: Digite LA e dê enter.
