SolidWorks
Ano 2010 Versão 2010^ Página^ 1/

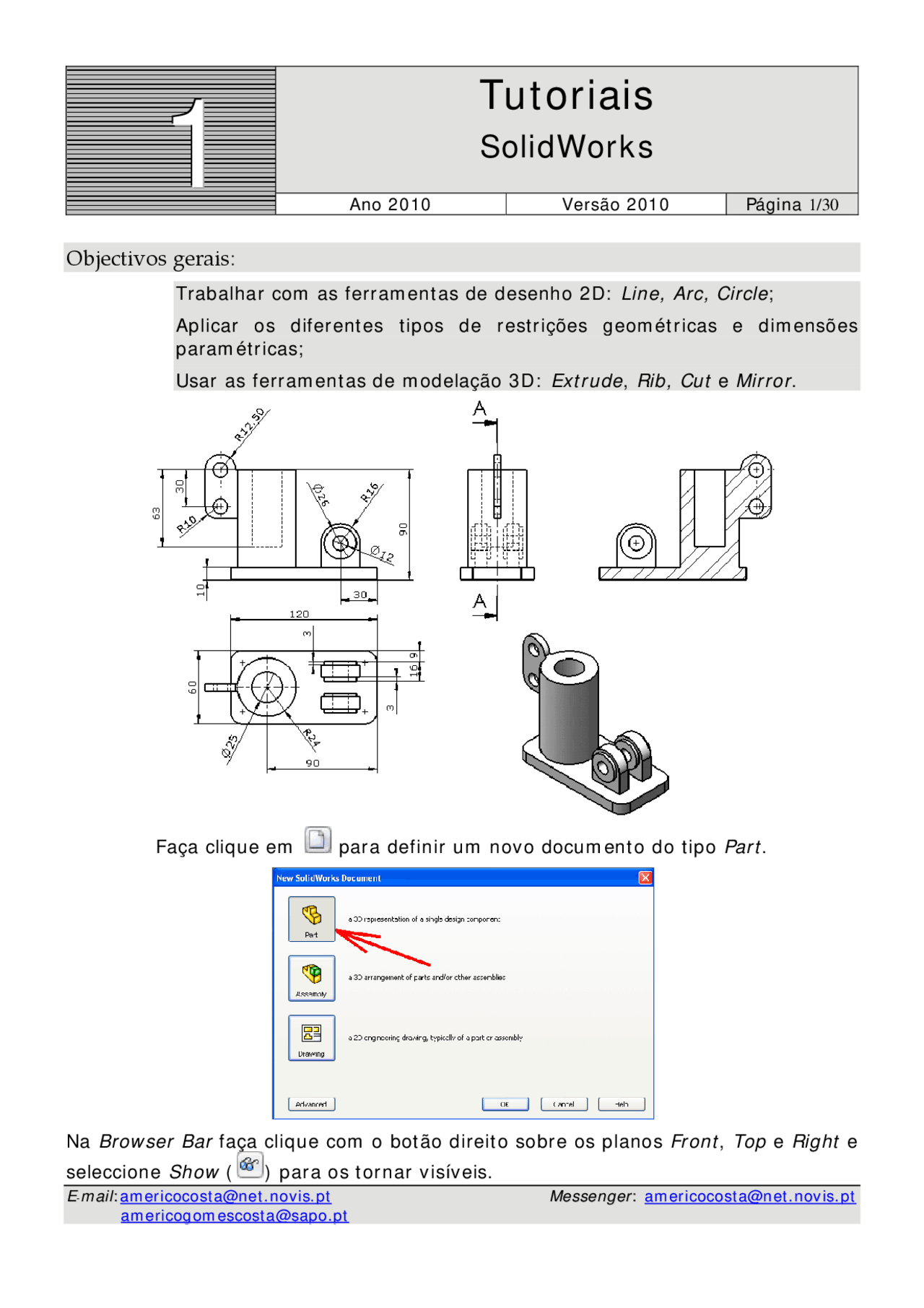

Objectivos gerais: Trabalhar com as ferramentas de desenho 2D: Line, Arc, Circle ; Aplicar os diferentes tipos de restrições geométricas e dimensões paramétricas; Usar as ferramentas de modelação 3D: Extrude , Rib, Cut e Mirror. EE - - mmaaiill ::aammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt MMeesssseennggeerr : a:ammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt Faça clique em para definir um novo documento do tipo Part. Na Browser Bar faça clique com o botão direito sobre os planos Front , Top e Right e seleccione Show ( ) para os tornar visíveis.
SolidWorks
Ano 2010 Versão 2010^ Página^ 2/
São apresentados três planos perpendiculares no ambiente gráfico. EE - - mmaaiill ::aammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt MMeesssseennggeerr : a:ammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt e. Defina o plano Front como plano de sketch (plano de trabalho), para isso seleccione o plano Front e na barra de ferramentas Standard , faça clique em , ou faça clique com o botão direito sobre o plano Front e seleccion Faça clique em ou no menu Tools ► S k etch Entities ► Rectangle e desenhe o rectângulo seguinte. Ajuste um vértice à origem.
SolidWorks
Ano 2010 Versão 2010^ Página^ 4/
Faça clique em ou em ou prima a tecla ENTER , para aceitar a extrusão apresentada. Faça clique em ou no menu Insert ► Features ► Fillet/Round para definir um raio, de 10 mm , nas arestas indicadas. Para remover entidades de uma selecção, use um dos procedimentos seguintes: EE - - mmaaiill ::aammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt MMeesssseennggeerr : a:ammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt
SolidWorks
Ano 2010 Versão 2010^ Página^ 5/
¾ Faça clique novamente na entidade seleccionada. ¾ Seleccione a entidade na caixa de diálogo, e faça Delete. ¾ Faça clique com o botão do lado direito, na área gráfica, e seleccione Clear Selections , para remover todas as selecções feitas. Active a barra de ferramentas View , para isso faça clique no menu View ► Toolbars ► View. Faça clique em para rodar o modelo dinamicamente. Faça clique em para rodar o modelo em relação ao plano de visualização. Ferramentas de visualização View Orientation Activa a caixa de diálogo^ Orientation. Previous View Permite visualizar as vistas anteriores do seu modelo, ou desenho 2D. Pode visualizar até 10 vistas anteriores. Zoom To Fit Redefine o factor de escala de visualização de forma que se veja a totalidade de um componente, conjunto ou desenho 2D. Zoom to Area Mostra uma porção de vista circunscrita a uma área delimitada pelo o utilizador. Zoom In/Out Altera o factor de escala de visualização dinamicamente. EE - - mmaaiill ::aammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt MMeesssseennggeerr : a:ammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt
SolidWorks
Ano 2010 Versão 2010^ Página^ 7/
f Zoom fit Ctrl + 1 Visualização do modelo em diferentes projecções, frente, planta...etc. Ctrl + 2 Ctrl + 3 Ctrl + 4 Ctrl + 5 Ctrl + 6 Ctrl + 7 Opções sobre métodos de representação do modelo Wireframe Mostra todas as arestas do modelo. Hidden In Gray Mostra as arestas invisíveis a traço interrompido. Hidden Lines Removed Remove as arestas invisíveis. Shaded with edges Mostra o modelo preenchido. A cor utilizada no preenchimento pode ser alterada no menu Tools ► Options ► Color. Exibe as arestas visíveis. Shaded Mostra o modelo preenchido. A cor utilizada no preenchimento pode ser alterada no menu Tools ► Options ► Color. Não exibe as arestas. Draft Quality HLR/HLG Permite rápidas visualizações de modelos e conjuntos complexos. Orientação da visualização para determinada face do modelo EE - - mmaaiill ::aammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt MMeesssseennggeerr : a:ammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt
SolidWorks
Ano 2010 Versão 2010^ Página^ 8/
Seleccione a face do modelo que quer visualizar de uma forma orientada. EE - - mmaaiill ::aammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt MMeesssseennggeerr : a:ammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt Faça clique em. Ou, para definir de uma forma exacta a face a visualizar e a sua orientação use o procedimento seguinte: Com ajuda da tecla Ctrl , seleccione a face que quer visualizar, mais a face que ficará para cima, após a orientação. Faça clique em. Para editar uma feature , na Browser Bar , faça clique com o botão direito sobre a feature que deseja editar e seleccione.
SolidWorks
Ano 2010 Versão 2010^ Página^ 10/
Volte a colocar em 10 mm , a espessura do modelo. Para alterar um raio, seleccione a face cilíndrica do raio e arraste-a para um valor de 20 mm. Volte a colocar o raio em 10 mm. Faça clique em para definir um novo sketch na face seleccionada. EE - - mmaaiill ::aammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt MMeesssseennggeerr : a:ammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt
SolidWorks
Ano 2010 Versão 2010^ Página^ 11/
EE - - mmaaiill ::aammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt MMeesssseennggeerr : a:ammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt modelo. Faça clique em e para criar e dimensionar o sketch seguinte: Faça clique em para efectuar uma extrusão 80 mm. Faça clique em e crie uma linha de construção que passe pelo centro do
SolidWorks
Ano 2010 Versão 2010^ Página^ 13/
Faça clique no menu View ► Temporary Axes para activar a visualização dos eixos temporários. Todas formas cilíndricas ou cónicas possuem eixos definidos automaticamente. Faça clique em ou no menu Insert ► Reference Geometry ► Plane para criar um plano que passe pelo centro do modelo. Seleccione o eixo e na face indicada. Para activar a visualização, em modo Shade , dos planos Faça clique no menu Tools ► Options e seleccione o modo Display/Selection. Active a opção EE - - mmaaiill ::aammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt MMeesssseennggeerr : a:ammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt
SolidWorks
Ano 2010 Versão 2010^ Página^ 14/
Faça clique no separador Document Properties e seleccione o modo Plane Display. Em Faces defina cor dos planos e o grau de transparência. Seleccione o plano definido anteriormente e faça clique em. Em e defina a linha seguinte. EE - - mmaaiill ::aammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt MMeesssseennggeerr : a:ammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt
SolidWorks
Ano 2010 Versão 2010 Página^ 16/
EE - - mmaaiill ::aammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt MMeesssseennggeerr : a:ammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt Designação Objectos a seleccionar Acção Horizontal ou Vertical Uma ou mais linhas ou um ou mais pontos. As linhas tornam-se verticais ou horizontais, conforme o definido no sketch. Os pontos são alinhados horizontalmente ou verticalmente. Colinear Duas ou mais linhas. As linhas ficam sobre uma mesma linha infinita. Coradial Dois ou mais arcos ou circunferências. Os elementos seleccionados ficam com o mesmo centro e raio. Perpendicular Duas linhas. As linhas ficam perpendiculares entre si. Parallel Duas ou mais linhas. As linhas seleccionadas ficam paralelas entre si. Tangent Um arco, spline , ou elipse com outro arco, spline , elipse, ou linha. Uma linha e uma face curva ou superficie, num 3D sketch. Os dois elementos ficam tangentes. Concentric Dois ou mais arcos, ou um ponto e um arco. As circunferências e/ou arcos ficam com o mesmo centro. Midpoint Um ponto e uma linha. O ponto seleccionado fica no ponto médio da linha. Intersection Duas linhas e um ponto. O ponto fica na intersecção das linhas seleccionadas. Coincident Um ponto e uma linha, arco, ou elipse. O ponto fica sobre a linha, arco, ou elipse. Equal Duas ou mais linhas, ou dois ou mais arcos ou circunferências. O comprimento das linhas ou o raio dos arcos e circunferências ficam iguais.
SolidWorks
Ano 2010 Versão 2010^ Página^ 17/
Symmetric Um eixo e dois pontos, linhas, arcos, ou elipses. Os elementos ficam equidistantes a partir do eixo seleccionado. Fix Qualquer elemento. O tamanho do item e a sua localização são fixadas. O ponto final da linha que continua livre pode ser movido ao longo de uma linha colinear infinita. Pierce Um ponto de skecth e um eixo, aresta, linha, ou spline (entidades externas ao sketch activo). O ponto do sketch é construido coincidente com o eixo, aresta, ou linha. Merge Points Dois pontos de um sketch ou pontos finais. Os dois pontos resultam num único ponto. Para definir a tangência entre uma linha e um arco Seleccione o arco e a linha indicada e faça clique em para definir uma relação de tangência entre as entidades. Faça clique em. Defina a tangência do outro arco, com as respectivas linhas. EE - - mmaaiill ::aammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt MMeesssseennggeerr : a:ammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt
SolidWorks
Ano 2010 Versão 2010^ Página^ 19/
Seleccione o ponto final da linha e a geratriz do cilindro e faça clique em Para definir a coincidência entre o ponto final da linha e a aresta superior do cilindro Seleccione o ponto final da linha e a aresta superior do cilindro e faça clique em . Faça clique em e dimensione o perfil seguinte. EE - - mmaaiill ::aammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt MMeesssseennggeerr : a:ammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt
SolidWorks
Ano 2010 Versão 2010^ Página^ 20/
Faça clique em ou no menu Insert ► Features ► Rib e define uma espessura de 6 mm. Seleccione a face indicada. EE - - mmaaiill ::aammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt MMeesssseennggeerr : a:ammeerriiccooccoossttaa@@nneett..nnoovviiss..pptt
