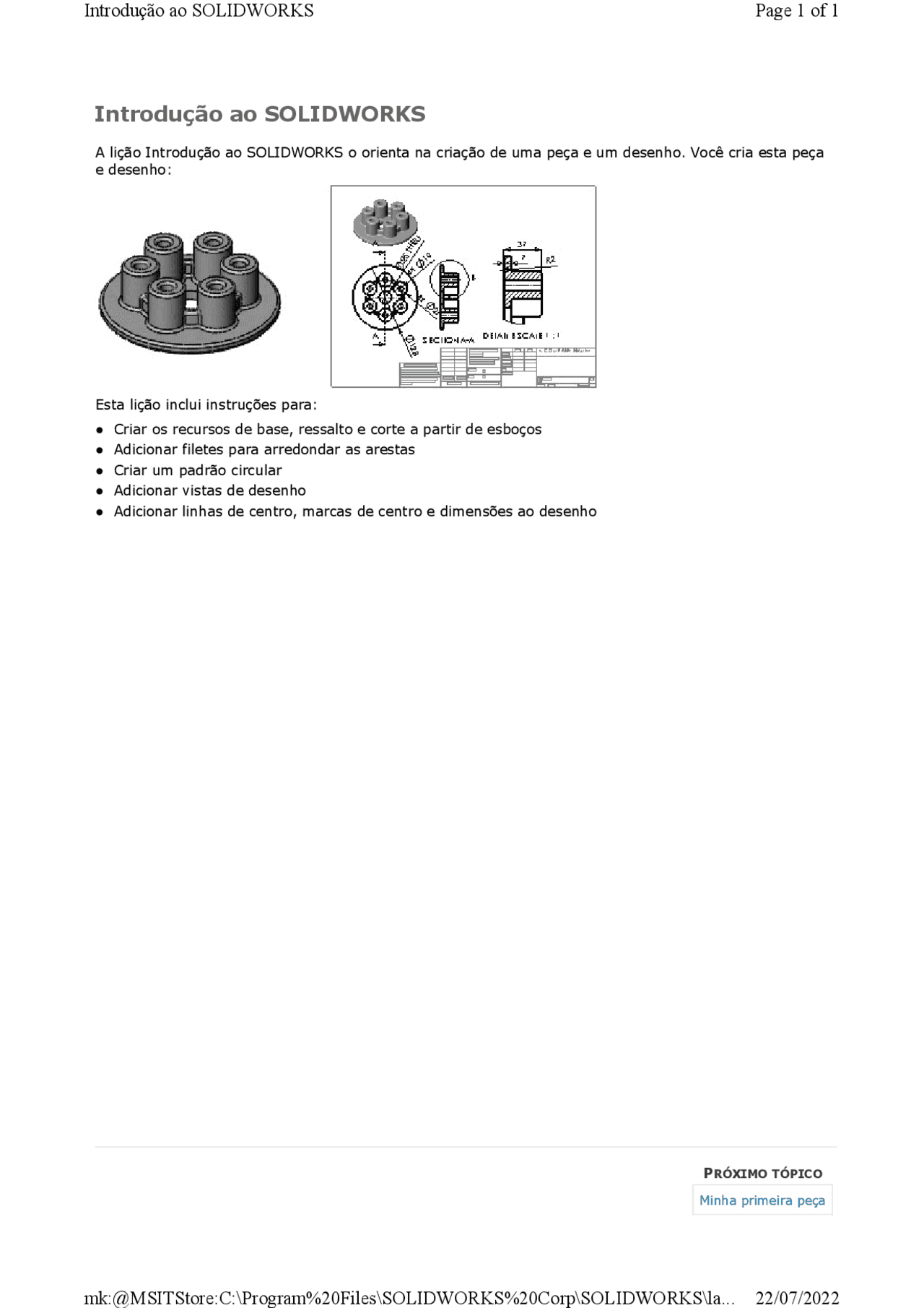

A lição Introdução ao SOLIDWORKS o orienta na criação de uma peça e um desenho. Você cria esta peça e desenho: Esta lição inclui instruções para: l Criar os recursos de base, ressalto e corte a partir de esboços l Adicionar filetes para arredondar as arestas l Criar um padrão circular l Adicionar vistas de desenho l Adicionar linhas de centro, marcas de centro e dimensões ao desenho
Introdução ao SOLIDWORKS
PRÓXIMO TÓPICO
Minha primeira peça
Introdução ao SOLIDWORKS Page 1 of 1
Para a sua primeira peça, você vai criar a chapa de pressão mostrada abaixo. Uma peça é um modelo 3D composto de recursos. Você começa esta lição criando uma nova peça.
- Clique em Novo na barra de ferramentas Padrão. A caixa de diálogo Novo documento do SOLIDWORKS é exibida.
- Clique em Peça.
- Clique em OK. Uma nova janela de peça é aberta. Quando os botões da barra de ferramentas têm uma borda cor de laranja, por exemplo , você pode clicar neles na janela do tutorial para que o botão correspondente pisque na janela do SOLIDWORKS.
Minha primeira peça
TÓPICO ANTERIOR
Introdução ao SOLIDWORKS
PRÓXIMO TÓPICO
Esboçar o círculo
Minha primeira peça Page 1 of 1
Adicione uma dimensão de diâmetro ao círculo.
- Clique em Dimensão inteligente (barra de ferramentas Dimensões/Relações).
- Selecione o círculo. Observe a visualização da dimensão de diâmetro.
- Mova o ponteiro para onde você quer inserir a dimensão e clique para adicioná-la.
- Na caixa Modificar, digite 128 e clique em , depois clique na área de gráficos
Adicionar dimensões
TÓPICO ANTERIOR
Esboçar o círculo
PRÓXIMO TÓPICO
Extrudar o recurso base
Adicionar dimensões Page 1 of 1
Faça a extrusão do esboço 2D para criar o cilindro 3D.
- Clique em Sair do esboço na barra de ferramentas Esboço. Saia do esboço quando terminar o perfil 2D e estiver pronto para criar o cilindro 3D. As definições para a extrusão aparecem no PropertyManager, no painel esquerdo.
- No PropertyManager, em Direção 1 : a. Selecione Cego em Condição final. b. Defina Profundidade como 7. Observe a visualização sombreada da extrusão.
- Clique em. O primeiro recurso está completo. Ressalto-Extrusão1 aparece na árvore de projeto do FeatureManager, no painel da esquerda.
Extrudar o recurso base
TÓPICO ANTERIOR
Adicionar dimensões
PRÓXIMO TÓPICO
Salvar a peça
Extrudar o recurso base Page 1 of 1
Crie um esboço para o ressalto do anel.
- Clique em Ressalto/base extrudado na barra de ferramentas Recursos.
- Selecione a face superior da peça.
- Clique em Superior na barra de ferramentas Vistas Padrão.
- Clique em Círculo na barra de ferramentas Esboço.
- Mova o cursor sobre a origem. O ponteiro muda para. O ressalto do anel está concêntrico com o cilindro base porque você iniciou ambos na origem. No esboço concluído, o símbolo indica este relacionamento.
- Clique para posicionar o centro do círculo.
- Mova o ponteiro para criar o círculo.
- Clique para finalizar o círculo e clique em no PropertyManager.
Esboçar o ressalto
TÓPICO ANTERIOR
Salvar a peça
PRÓXIMO TÓPICO
Dimensionar o esboço do ressalto
Esboçar o ressalto Page 1 of 1
- Clique em Dimensão inteligente (barra de ferramentas Dimensões/Relações).
- Selecione o círculo.
- Mova o ponteiro e clique para posicionar a dimensão.
- Na caixa Modificar, digite 75 e clique em , depois clique na área de gráficos
Dimensionar o esboço do ressalto
TÓPICO ANTERIOR
Esboçar o ressalto
PRÓXIMO TÓPICO
Aplicar offset a entidades
Dimensionar o esboço do ressalto Page 1 of 1
Agora que o esboço está completo, faça a extrusão para criar o ressalto do anel.
- Clique em Sair do esboço na barra de ferramentas Esboço.
- Clique em Trimétrica na barra de ferramentas Vistas padrão para uma melhor visão do modelo.
- No PropertyManager, em Direção 1, defina Profundidade como 12.
- Clique em.
Extrudar o ressalto do anel
TÓPICO ANTERIOR
Aplicar offset a entidades
PRÓXIMO TÓPICO
Esboçar o furo
Extrudar o ressalto do anel Page 1 of 1
- Clique em Corte extrudado na barra de ferramentas Recursos.
- Selecione a face superior da peça.
- Clique em Superior na barra de ferramentas Vistas Padrão.
- Clique em Círculo na barra de ferramentas Esboço.
- Mova o cursor sobre a origem. O ponteiro muda para.
- Clique para posicionar o centro do círculo.
- Mova o ponteiro para criar o círculo.
- Clique para finalizar o círculo e clique em no PropertyManager.
Esboçar o furo
TÓPICO ANTERIOR
Extrudar o ressalto do anel
PRÓXIMO TÓPICO
Dimensionar o esboço do ressalto
Esboçar o furo Page 1 of 1
Corte um furo através do centro da peça.
- Clique em Sair do esboço (barra de ferramentas Esboço).
- Clique em Trimétrica (barra de ferramentas Vistas padrão).
- No PropertyManager, em Direção 1, selecione Passante em Condição final.
- Clique em. Você pode usar o Assistente de Furação para adicionar furos personalizados ao modelo. l Aprenda como criar furos do Assistente de Furação. l Ignorar a lição do Assistente de Furação e trabalhar com filetes.
Criar um furo
TÓPICO ANTERIOR
Dimensionar o esboço do ressalto
PRÓXIMO TÓPICO
Adicionar filetes
Criar um furo Page 1 of 1
Adicione um recurso de filete para arredondar as arestas da peça.
- Clique em Filete na barra de ferramentas Recursos.
- Clique em Trimétrica na barra de ferramentas Vistas padrão para uma melhor visão do modelo.
- No PropertyManager: l Em Tipo de filete, selecione Tamanho constante. l Em Parâmetros de filete, defina Raio como 2.
- Selecione a face superior do ressalto de anel e a face externa da base.
- Clique em.
Adicionar filetes
TÓPICO ANTERIOR
Criar um furo
PRÓXIMO TÓPICO
Esboçar a extrusão do cilindro alto
Adicionar filetes Page 1 of 1
- Clique em Círculo na barra de ferramentas Esboço.
- Mova o cursor sobre o ponto final da linha (não o ponto final da origem). O ponteiro muda para.
- Clique para iniciar o círculo.
- Mova o cursor para definir o círculo e clique em para finalizá-lo.
- Clique em para fechar o PropertyManager.
Completing the Tall Cyclinder Extrusion
TÓPICO ANTERIOR
Esboçar a extrusão do cilindro alto
PRÓXIMO TÓPICO
Dimensionar o esboço do cilindro alto
Completing the Tall Cyclinder Extrusion Page 1 of 1
Dimensionar o esboço do cilindro alto
- Clique em Dimensão inteligente (barra de ferramentas Dimensões/Relações).
- Selecione o círculo.
- Mova o ponteiro e clique para posicionar a dimensão.
- Na caixa Modificar, insira 27 para a dimensão do círculo, clique em e clique na área de gráficos
- Selecione a linha de centro vertical.
- Mova o ponteiro e clique para posicionar a dimensão.
- Na caixa Modificar, digite 35 para a posição do círculo, clique em , depois clique na área de gráficos.
Dimensionar o esboço do cilindro alto
TÓPICO ANTERIOR
Completing the Tall Cyclinder Extrusion
PRÓXIMO TÓPICO
Adicionar a extrusão do cilindro alto
Dimensionar o esboço do cilindro alto Page 1 of 1
Faça um esboço para um furo através da extrusão do cilindro alto.
- Clique em Corte extrudado na barra de ferramentas Recursos.
- Selecione a face superior da extrusão do cilindro alto.
- Clique em Círculo na barra de ferramentas Esboço.
- Mova o cursor para a aresta do cilindro alto e deixe-o ali até que o ponto central do cilindro alto apareça, como mostrado.
- Mova o cursor sobre o novo ponto central.
- Clique para posicionar o centro do círculo.
- Mova o ponteiro e clique para finalizar o círculo.
- Clique em.
Esboçar o furo do cilindro alto
TÓPICO ANTERIOR
Adicionar a extrusão do cilindro alto
PRÓXIMO TÓPICO
Dimensionar o esboço do furo do cilindro alto
Esboçar o furo do cilindro alto Page 1 of 1
Adicione uma dimensão para controlar o diâmetro do círculo.
- Clique em Dimensão inteligente (barra de ferramentas Dimensões/Relações).
- Selecione o círculo.
- Mova o ponteiro e clique para posicionar a dimensão.
- Na caixa Modificar, digite 15 e clique em , depois clique na área de gráficos.
Dimensionar o esboço do furo do cilindro alto
TÓPICO ANTERIOR
Esboçar o furo do cilindro alto
PRÓXIMO TÓPICO
Adicionar a extrusão do cilindro alto
Dimensionar o esboço do furo do cilindro alto Page 1 of 1
