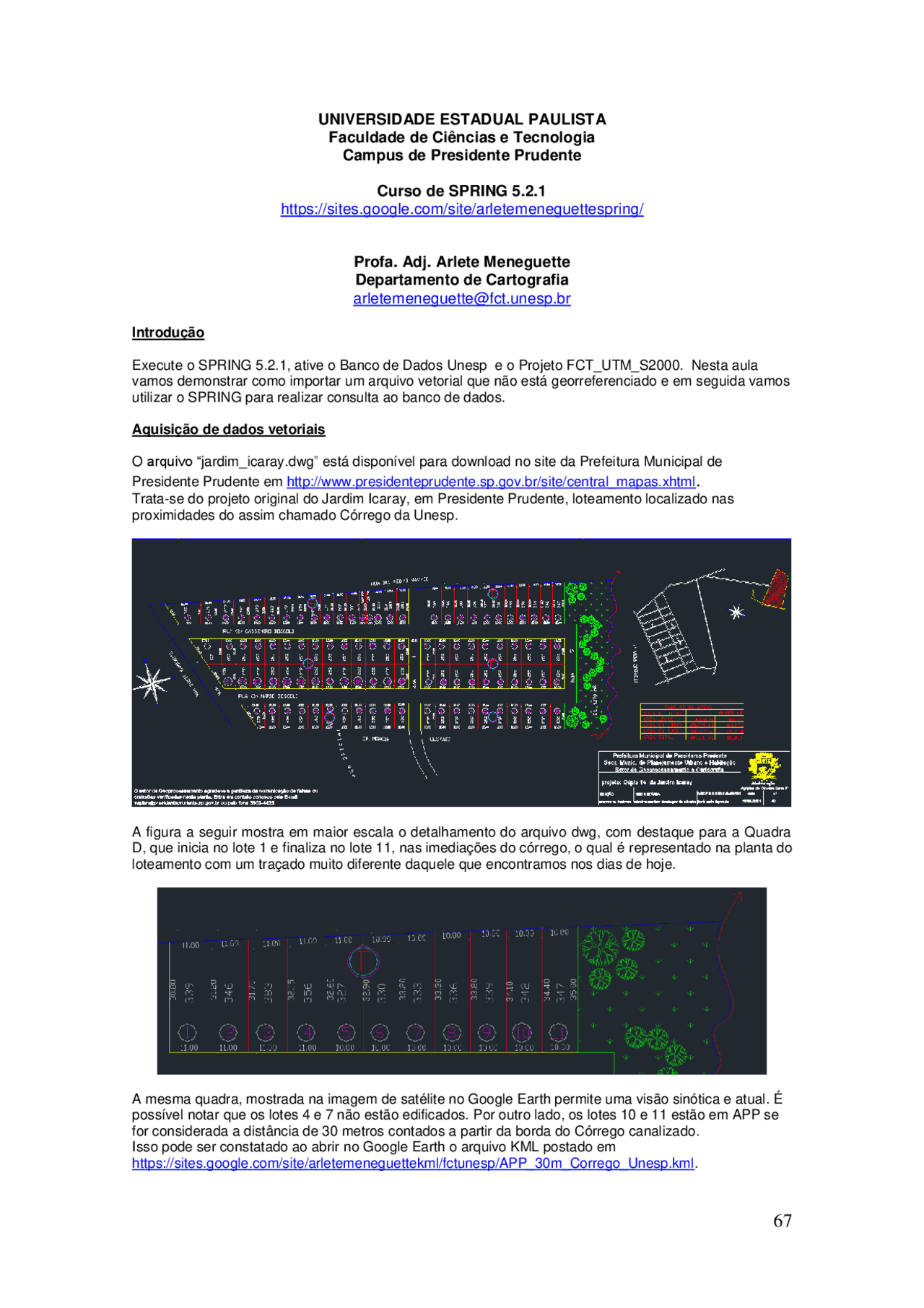

UNIVERSIDADE ESTADUAL PAULISTA
Faculdade de Ciências e Tecnologia
Campus de Presidente Prudente
Curso de SPRING 5.2.
https://sites.google.com/site/arletemeneguettespring/
Profa. Adj. Arlete Meneguette
Departamento de Cartografia
Introdução
Execute o SPRING 5.2.1, ative o Banco de Dados Unesp e o Projeto FCT_UTM_S2000. Nesta aula vamos demonstrar como importar um arquivo vetorial que não está georreferenciado e em seguida vamos utilizar o SPRING para realizar consulta ao banco de dados.
Aquisição de dados vetoriais
O arquivo “jardim_icaray.dwg” está disponível para download no site da Prefeitura Municipal de
Presidente Prudente em http://www.presidenteprudente.sp.gov.br/site/central_mapas.xhtml.
Trata-se do projeto original do Jardim Icaray, em Presidente Prudente, loteamento localizado nas proximidades do assim chamado Córrego da Unesp.
A figura a seguir mostra em maior escala o detalhamento do arquivo dwg, com destaque para a Quadra D, que inicia no lote 1 e finaliza no lote 11, nas imediações do córrego, o qual é representado na planta do loteamento com um traçado muito diferente daquele que encontramos nos dias de hoje.
A mesma quadra, mostrada na imagem de satélite no Google Earth permite uma visão sinótica e atual. É possível notar que os lotes 4 e 7 não estão edificados. Por outro lado, os lotes 10 e 11 estão em APP se for considerada a distância de 30 metros contados a partir da borda do Córrego canalizado. Isso pode ser constatado ao abrir no Google Earth o arquivo KML postado em https://sites.google.com/site/arletemeneguettekml/fctunesp/APP_30m_Corrego_Unesp.kml.
Tais atributos podem ser complementados analisando conjuntamente a imagem de satélite do Google Earth e os panoramas imersivos 360° do Google Maps Street View. A figura da esquerda mostra os lotes 1 e 2 da Quadra D enquanto que a figura da direita mostra os lotes 10 e 11 da mesma quadra. É possível notar a proximidade que as edificações dos lotes 10 e 11 estão da APP de 30 metros.
O arquivo dwg fornecido pela Prefeitura contém muitos detalhes, portanto, a fim de agilizar a importação dos dados vetoriais, editei alguns dos layers e postei como arquivos dxf em https://sites.google.com/site/arletemeneguettedxfdwg/dxf.
Sendo assim, salve em C:\Curso_SPRING521, os seguintes arquivos: “Corrego_Icaray_L2D.dxf”, “Lotes_ Icaray_D_L2D.dxf” e “Quadras_Icaray_L2D.dxf”.
Entretanto, como esses arquivos DWG não estão georreferenciados será necessário importar os layers em um novo projeto, para futuramente fazermos o registro modo tela no projeto definido em UTM Sirgas2000.
Criação de novo projeto
Vamos agora demonstrar como criar um novo Projeto vinculado ao Banco de Dados criado anteriormente.
A partir do menu principal do SPRING, clique em Arquivo e escolha Projeto, ou clique em. Em Nome digite FCT_NO_PROJECTION. Este nome se justifica pelos seguintes fatos: a) a área de estudo deste Tutorial é a FCT (Faculdade de Ciências e Tecnologia), b) não há Sistema de Projeção associado aos dados
Observe que somente o nome do Projeto foi digitado, os demais parâmetros ainda não foram inseridos. Clique agora no botão Projeção. Na janela Projeção, em Sistemas de Projeção, escolha NO PROJECTION. Não é necessário inserir nenhum outro dado, basta clicar em Executar na janela Projeções.
Em seguida, clique em para criar um Objeto. Em nome digite “ Lotes ”, em Tabela escolha Objeto, clique em Criar e em Executar.
Selecione o Objeto Lotes listado na aba Tabelas. Clique na aba Atributos. Observe que já existe um atributo denominado geoid, do tipo inteiro, com tamanho 10. Vamos criar um novo atributo associado ao Objeto Lotes. Em Nome digite “ edific ”, em Tipo escolha Texto, em Tamanho digite 3. Clique em Inserir. Repita o procedimento para criar outro atributo denominado “ app ”, como texto com tamanho 3. Clique em Inserir e depois em Executar.
Clique em Fechar. Para que os dados vetoriais dos lotes sejam editados para associar a eles os atributos,
crie um novo PI. Para tanto, clique em , escolha a categoria Loteamento, em Nome digite “ Lotes ”, em Escala digite “ 1000 ”. Clique em Criar e depois em Fechar.
Importação de dados vetoriais não georreferenciados
Observe que no Painel de Controle do SPRING o novo PI é listado, mas não há representação associada. Para tanto, vamos importar os dados vetoriais. Sendo assim, a partir do menu principal do SPRING, clique em Arquivo->Importar->Importar dados vetoriais e matriciais. Na janela Importação clique em Arquivo, indique o caminho onde salvou o arquivo (C:\Curso_SPRING521) e escolha arquivos do tipo DXFDWG, finalmente selecione o arquivo Lotes_ Icaray_D_L2D.dxf. Em Entidade mantenha Linha sem ajuste, em Unidade mantenha metro e na escala o denominador 1000. Clique em Layer, escolha Lotes_Icaray_D, clique em Mostrar Conteúdo, observe que há 11 polilinhas, que correspondem aos 11 lotes da Quadra D do Jardim Icaray. Clique em Executar na janela Layers DXF.
Retornando para a janela Importação, note que o nome do layer agora é exibido e que em projeção consta NOPROJECTION/NONE. Clique na aba Saída, clique no botão Categoria e a partir da lista escolha a categoria Loteamento, clique em Executar. De volta à janela Importação na aba Saída digite o nome do PI como “ Lotes_Icaray_D ”.
Clique em Executar. Quando finalizar a importação, clique em Fechar.
Repita o procedimento para o arquivo “Quadras_Icaray.dxf”, associando-o com o PI “ Quadras_Icaray ”. Observe que há 6 polilinhas que correspondem às 6 quadras do Jardim Icaray.
vetorial clique em para Ajustar os Nós. Observe no rodapé o número de nós que foram ajustados (11).
Agora clique em para Poligonalizar, veja que foram formados 11 polígonos, que correspondem aos 11 lotes dessa quadra.
Clique em para Editar Objetos. Uma janela flutuante é mostrada, clique em Objeto. A partir da lista de categorias escolha Lotes.
Inserção de atributos dos objetos espaciais
Clique em Executar. Clique no botão para Editar. Selecione a caixa Rótulo = Nome. Em Rótulo digite
“ 01 ” e depois clique em para Adicionar. Observe que aparece uma primeira linha na tabela onde já estão preenchidos os campos NOME e ROTULO, mas não há conteúdo em EDIFIC e APP.
Para preencher o campo EDIFIC clique duas vezes dentro da célula correspondente à primeira linha da tabela. Digite “ sim ”. Repita o procedimento para o campo APP e digite “ nao ”.
Ao finalizar a inserção de atributos para o lote 01, faça as mesmas operações para os demais lotes sendo que somente os lotes 4 e 7 terão atributo “ nao ” para edificação e apenas os lotes 10 e 11 terão atributo “ sim ” para app, indicando que há edificações em APP.
linha da tabela para selecionar o lote 01. Em Operação escolha Associar, em Entidade escolha Polígono. Clique no lote mostrado na tela principal do SPRING e observe que o lote fica preenchido de azul escuro para destacar.
Repita o procedimento para os lotes 02 a 11.
Tendo finalizado a associação entre os atributos dos objetos e suas representações vetoriais, clique em Fechar.
Consulta ao Banco de Dados
No Painel de Controle verifique que o PI Lotes_Icaray_D da categoria Loteamento agora apresenta duas opções de representação: linhas e objetos.
Para realizar a consulta ao banco de dados clique em. Será exibida uma janela flutuante denominada Geração e Seleção de Coleção. Observe que já aparece selecionada a categoria de objeto Lotes e em Coleções está escrito TUDO. Clique em Aplicar.
Agora você poderá ver ao mesmo tempo a representação vetorial e os dados descritivos mostrados em uma tabela. Ao clicar em um dos lotes na representação vetorial seus atributos são destacados na tabela e vice-versa.
Você pode escolher a cor a ser utilizada (no exemplo abaixo foi escolhido vermelho). Esta consulta ao banco de dados é conhecimento como consulta por apontamento.
Agora clique em app na lista de atributos, clique em = e depois clique em Mostrar, clique em sim.
Observe a expressão lógica que o SPRING criou automaticamente: CG00 0029 - >edific = 'sim' .AND.CG000029->app = 'sim'. Cabe ressaltar que a expressão mostrada em seu computador pode ser semelhante, mas os numerais não serem exatamente igual a esses. Clique em Executar. Verifique que na tabela são listados os lotes 10 e 11 que atendem aos dois requisitos: ser edificado e estar em APP.
Clique em Cancelar até limpar a expressão lógica. Faça agora a consulta pelos lotes edificados que não estejam em APP. A expressão lógica que será criada automaticamente pelo SPRING é a seguinte: CG000029->edific = 'sim' .AND.CG000029->app = 'nao'
Clique novamente em Cancelar até limpar a expressão lógica. Finalmente, verifique quais são os lotes não edificados. Note que há 2 lotes (4 e 7).
Clique em para Desfazer Consultas. Feche a janela de Visualização de Objetos.
Chegamos ao final da nossa sexta aula, feche o SPRING e não se preocupe, pois todos os dados estão salvos para uso na próxima aula.
