Copyrigth® 2013 by Daniel de Góes Nepomuceno

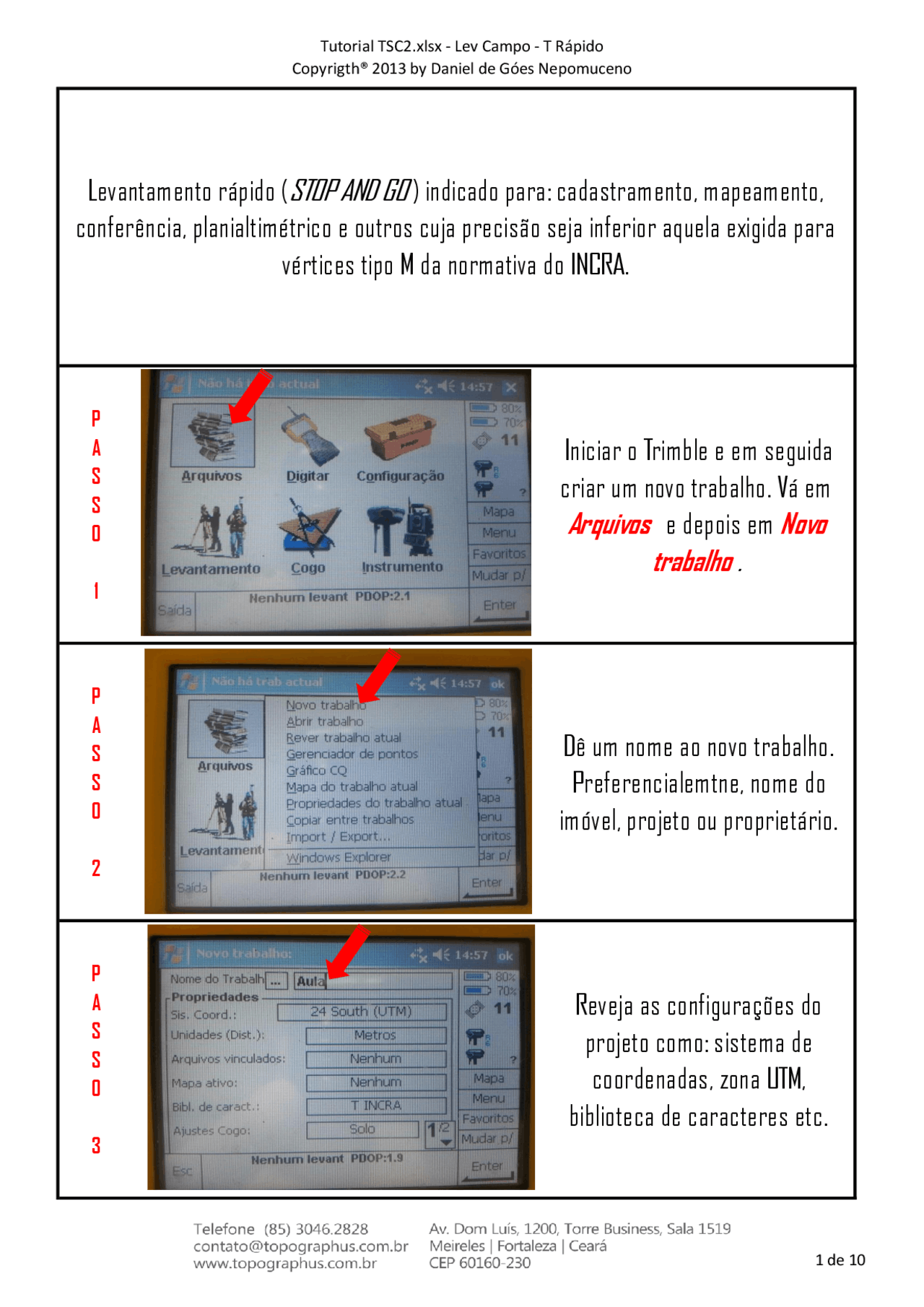

P A S S O 1
Iniciar o Trimble e em seguida
criar um novo trabalho. Vá em
Arquivos e depois em Novo
trabalho.
P A S S O 2
Dê um nome ao novo trabalho.
Preferencialemtne, nome do
imóvel, projeto ou proprietário.
P A S S O 3
Reveja as configurações do
projeto como: sistema de
coordenadas, zona UTM,
biblioteca de caracteres etc.
Levantamento rápido (STOP AND GO ) indicado para: cadastramento, mapeamento,
conferência, planialtimétrico e outros cuja precisão seja inferior aquela exigida para
vértices tipo M da normativa do INCRA.
Copyrigth® 2013 by Daniel de Góes Nepomuceno
P A S S O 4
Se for o caso, altere as
configurações de acordo com o
local a partir da biblioteca de
parâmetros e sistemas de
coordenadas.
P A S S O 5
Normalmente trabalhamos com
SIRGAS2000(7P), zona 24 South
(para o Ceará). A zona pode
mudar para outros Estados.
Estando tudo ok, vá em Armazen
P A S S O 6
Observe que o nome do trabalho
atual aparece na parte de cima
da tela. Novo trabalho criado e
configurado, receptores ligados
e devidamente estacionados,
iremos iniciar a Base. Vá em
Configurações.
P A S S O 7
Em seguida vá em Controlador
para acessar o receptor.
Copyrigth® 2013 by Daniel de Góes Nepomuceno
P A S S O 1 2
Após isso, Inic base receptor.
P A S S O 1 3
Informe o nome do ponto, a
altura, tipo de altura e mande
Início mostrado. Poderá ver uma
informação que o ponto não
existe e que as coordenadas
devem ser informadas no
processamento. Dê Ok.
P A S S O 1 4
Se ocorreu tudo bem, a base
será iniciada normalmente. Dê
OK.
P A S S O 1 5
Repita os passos 6, 7, 8 e no
passo 9 escolha o Rover e
Aceitar. Após isso observe as
informações do receptor Rover.
Copyrigth® 2013 by Daniel de Góes Nepomuceno
P A S S O 1 6
Novamente vá em
Levantamento.
P A S S O 1 7
Neste caso, iniciaremos no estilo
personalizado Topographus, T
Rapido.
P A S S O 1 8
Observe o trabalho sendo
inicializado no modo T Rapido.
P A S S O 1 9
Observe que será necessário
aguardar com o receptor
estacionado um certo tempo até
a inicialização.
Copyrigth® 2013 by Daniel de Góes Nepomuceno
P A S S O 2 4
Observe que o ponto será
armazendado automaticamente e
o seguinte será renomeado com
incremento 1. O ponto só será
armazenado quando atingir a
qualidade Q1 e decorrer no
mínimo 15s e 6 épocas. Aceitar.
P A S S O 2 5
Estando tudo ok, vá em Medir.
P A S S O 2 6
Observe que mesmo já tendo se
passado os 15s o ponto ainda não
foi armazendado por faltar ainda
1 época.
P A S S O 2 7
Atingida as necessidades de
qualidade, tempo e época, o
ponto é armazenado
automaticamente e a segunda
medição já está nomeada, pronta
para ser medida. Vá em Medir.
Copyrigth® 2013 by Daniel de Góes Nepomuceno
P A S S O 2 8
Para finalizar vá em Esc.
P A S S O 2 9
Pode-se ver o mapa do
levantamento a qualquer tempo a
partir da tela inicial. Vá em
Mapa.
P A S S O 3 0
Para visão geral, zoom ou mover,
utilise os comandos. Para voltar,
dê um Esc.
P A S S O 3 1
Fim de trabalho de campo,
encerre o levantamento em
Terminar levantamento GNSS.
Copyrigth® 2013 by Daniel de Góes Nepomuceno
P A S S O 3 6
Selecione os arquivos um a um
ou vá em Todos , depois vá em
Importar. O arquivo que tem o
cadeado está sendo gravado
neste momento, portanto não
poderá ser copiado.
P A S S O 3 7
Confira o número de arquivos
selecionados e vá em Início.
P A S S O 3 8
Acompanhe o progresso.
P A S S O 3 9
Certifique-se do resultado.
Repita os passos 6 a 9 para
acessar o outro receptor. Depois
repita os passos 33 a 39 para
importar os arquivos restantes.
Leve a coletora ao Escritório da
Topographus ou envie os dados
pela Rede.
