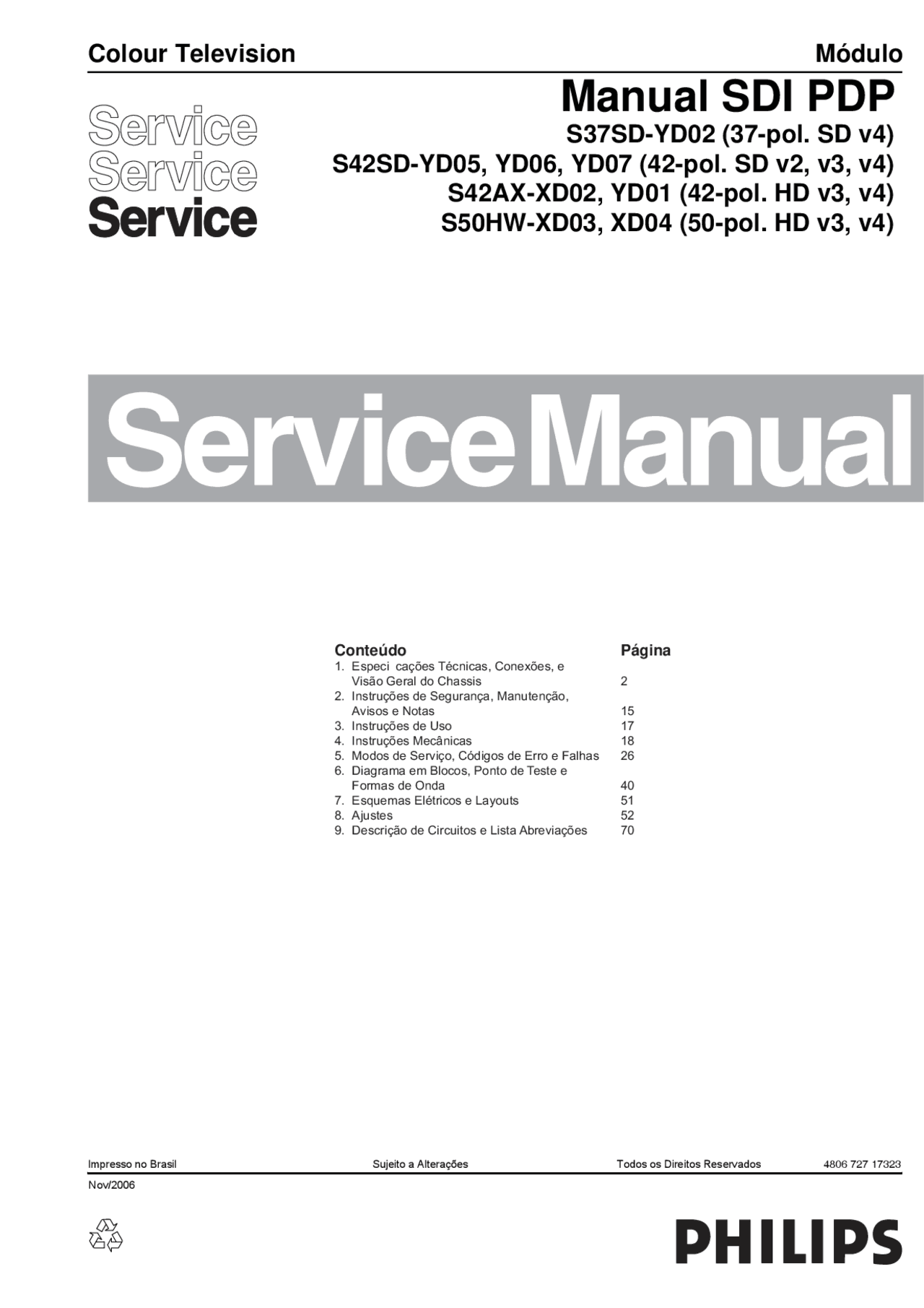

Impresso no Brasil Sujeito a Alterações Todos os Direitos Reservados 4806 727 17323
ColourTelevision Módulo
Manual SDI PDP
S37SD-YD02 (37-pol. SD v4)
S42SD-YD05, YD06, YD07 (42-pol. SD v2, v3, v4)
S42AX-XD02, YD01 (42-pol. HD v3, v4)
S50HW-XD03, XD04 (50-pol. HD v3, v4)
Nov/
Conteúdo Página
- Especi cações Técnicas, Conexões, e Visão Geral do Chassis 2
- Instruções de Segurança, Manutenção, Avisos e Notas 15
- Instruções de Uso 17
- Instruções Mecânicas 18
- Modos de Serviço, Códigos de Erro e Falhas 26
- Diagrama em Blocos, Ponto de Teste e Formas de Onda 40
- Esquemas Elétricos e Layouts 51
- Ajustes 52
- Descrição de Circuitos e Lista Abreviações 70
1. Especificações Técnicas, Conexões e Vista do Chassis
Índice deste capítulo: 1.1 Vista PDP 1.2 Números Serial 1.3 Vista do Chassis
Notas:
- As figuras podem variar devido as diferenças de modelos
- As especificações são indicativas (sujeito a alterações).
1.1 Vista PDP
Tabela 1-1 Vista PDP
Tabela 1-2 PDP x Vista do Chassis
Na tabela acima o link é dado entre o Painel SDI Plasma Display e o chassis do TV Philips (incl. o nº do manual do chassis).
1.1.1 37” SD v
Figura 1-1 Vista externa (37” SD v4)
Figura 1-2 Pontos do parafuso (37” SD v4)
PDP Tipo/Versão Nome do Modelo H x V Pixel 1 37” SD v4 S37SD-YD02 852 x 480 2 42” SD v2 S42SD-YD06 852 x 480 3 42” SD v3 S42SD-YD05 852 x 480 4 42” SD v4 S42SD-YD07 852 x 480 5 42” HD v3 S42AX-XD02 1024 x 768 6 42” HD v4 S42AX-YD01 1024 x 768 7 50” HD v3 S50HW-XD03 1366 x 768 8 50” HD v4 S50HW-XD04 1366 x 768
Display tipo Modelo Chassis Chassis Manual # 37" SD v4 37PF9936/37 LC4.7U 3122 785 14742 37" SD v4 37PF9946/12 LC4.7E 3122 785 14722 37" SD v4 37PF9946/69 LC4.7A 3122 785 14761 42" SD v2 420P20/00 FM242 3122 785 14130 42" SD v2 42FD9925/01 FM242 3122 785 14130 42" SD v2 42FD9935/17 FM242 3122 785 14130 42" SD v2 42FD9935/93S FM242 3122 785 14130 42" SD v2 42FD9945/01 FM242 3122 785 14130 42" SD v2 42FD9953/17, /69, /93 FM242 3122 785 14130 42" SD v2 42HF9953/12Z FM24_AB 3122 785 13890 42" SD v2 42PF9936/37 FTP1.1U 3122 785 14381 42" SD v2 42PF9945/12 FTP1.1E 3122 785 14370 42" SD v2 42PF9945/69, /79, /98 FTP1.1U 3122 785 14381 42" SD v2 42PF9955/12 F21RE 3122 785 13890 42" SD v3 42PF9936D/37 LC4.7U 3122 785 14742 42" SD v3 42PF9946/12 LC4.7E 3122 785 14722 42" SD v3 42PF9946/79, /93, /98 LC4.7A 3122 785 14761 42" SD v3 42PF9956/12 FTP2.2E 3122 785 14651 42" SD v3 42PF9956/93 FTP2.2A 3122 785 14680 42" SD v4 42PF7320/10 LC4.9E 3122 785 15431 42" SD v4 42PF7320/79, /98 LC4.9A 3122 785 15450 42" HD v3 42PF9966/37 FTP2.2U 3122 785 14662 42" HD v3 42PF9966/79, /93, /98 FTP2.2A 3122 785 14680 42" HD v3 42PF9976/37 FTP2.2U 3122 785 14662 42" HD v4 42HF7543/37 BP2.3HU 3122 785 15900 42" HD v4 42PF7320A/37 BP2.3U 3122 785 15541 42" HD v4 42PF7520D/10 LC4.9E_AB 3122 785 15670 42" HD v4 42PF9630/78 FTP2.4L 3122 785 15470 42" HD v4 42PF9630A/37 BP2.2U 3122 785 15541 42" HD v4 42PF9630A/96 BP2.2U 3122 785 15541 42" HD v4 42PF9966/79, /98 FTP2.4A 3122 785 15470 50" HD v3 50PF9956/37 FTP2.2U 3122 785 14662 50" HD v3 50PF9966/12 FTP2.2E 3122 785 14651 50" HD v3 50PF9966/37 FTP2.2U 3122 785 14662 50" HD v3 50PF9966/69, /93 FTP2.2A 3122 785 14680 50" HD v4 50HF7543/37 BP2.3HU 3122 785 15900 50" HD v4 50PF7320/10 LC4.9E 3122 785 15431 50" HD v4 50PF7320/79, /93, /98 LC4.9A 3122 785 15450 50" HD v4 50PF9630/78 LC4.9L 3122 785 15450 50" HD v4 50PF9630A/96 BP2.2U 3122 785 15541 50" HD v4 50PF9830A/37 BP2.1U 3122 785 15541 50" HD v4 50PF9966/79 FTP2.4A 3122 785 15470 50" HD v4 50PF9967D/10 FTP2.4E_AB 3122 785 15740
No Item Especificação 37” SD v 1 Pixel 852 (H) x 480 (V) pixels (1 pixel = 1 R,G,B célula) 2 Número da célula 2556 (H) x 480 (V) 3 Intensidade do Pixel 0.960 mm (H) x 0.960 mm (V) 4 Intensidade da célula R 0.320 (H) mm 0.960 (V) mm G 0.320 (H) mm 0.960 (V) mm B 0.320 (H) mm 0.960 (V) mm 5 Tamanho display 817.92 (H) x 460.80 mm (V) 6 Tamanho da tela Diagonal 37" Plasma Colorido Módulo Display 7 Aspecto da tela 16: 8 Cor do Display 16.77 milhão de cores 9 Ângulo de visão Acima de 160 deg (ângulo c/50% e maior brilho perpendicular ao módulo PDP ) 10 Dimnesões 982 (L) x 582 (A) x 52.9 (P) mm 11 Peso Módulo 1 Cerca de 15.5 kg 12 Recepção de transm. Frequência vertical Video/Logic Interface
60/50 Hz, LVDS
F_14991_049.eps 251005
Etiqueta com número de série Etiqueta de tensão^ Etiqueta módulo do painel
Nº Item Especificação 42” SD v
1 Pixel 852(H) x 480 (V) pixels (1 pixel = R,G,B celulas)
2 Número de Celulas 2556 (H) x 480 (V)
3 Intensidade de Pixel 1.095 (H) mm x 1.110 (V) mm
4 Intensidade de Celula R 0.365 (H) mm x 1.110 (V) mm G 0.365 (H) mm x 1.110 (V) mm B 0.365 (H) mm x 1.110 (V) mm
5 Tamanho do Display 932.940 (H) x 532.800 (V) mm
6 Tamanho da Tela Diagonal 42” Plasma Colorido Módulo Display
7 Aspecto da Tela 16:
8 Cor do Display 16.77 milhão de cores
9 Ângulo de visão Acima de 160 deg (ângulo c/50% maior brilho perpendicular ao módulo PDP)
10 Dimensões 982(L) x 582(A) x 54 (P) mm
11 Peso Módulo 1 Cerca de 15.4 kg
12 Recepção transm. Frequência vertical Vídeo/Logic Interface
60 Hz/ 50Hz, LVDS
1.1.4 42" SD v
Figura 1-7 Vista externa (42” SD v4)
Figura 1-8 Pontos de parafusos (42” SD v4)
1.1.5 42" HD v
Figura 1-9 Vista Externa (42” HD v3)
Figura 1-10 Pontos de parafusos (42” HD v3)
F_14991_003.eps 180705
Etiqueta mod. painel
Serial no. Etiqueta tensão
F_14991_005.eps 180705
Etiqueta número de série Etiqueta Tensão Etiqueta módulo do Painel
Nº Item Especifi cação 42” HD v 1 Pixel 1024(H) x 768 (V) pixels (1 pixel = R,G,B celulas) 2 Número de Celulas 3072 (H) x 768 (V) 3 Intensidade de Pixel 0.912 (H) mm x 0.693 (V) mm 4 Intensidade de Celula R 0.304 (H) mm x 0.693 (V) mm G 0.304 (H) mm x 0.693 (V) mm B 0.304 (H) mm x 0.693 (V) mm 5 Tamanho do Display 932.940 (H) x 532.800 (V) mm 6 Tamanho da Tela Diagonal 42” Plasma Colorido Módulo Display 7 Aspecto da Tela 16: 8 Cor do Display 16.77 milhão de cores 9 Ângulo de visão Acima de 160 deg (ângulo c/50% maior brilho perpendicular ao módulo PDP) 10 Dimensões 982(L) x 582(A) x 52.9 (P) mm 11 Peso Módulo 1 Cerca de 18.0kg 12 Recepção transm. Frequência vertical Vídeo/Logic Interface
60 Hz/ 50Hz, LVDS
Nº Item Especificação 42” HD v
1 Pixel 1024(H) x 768 (V) pixels (1 pixel = R,G,B celulas)
2 Número de Celulas 3072 (H) x 768 (V)
3 Intensidade de Pixel 0.912 (H) mm x 1.110 (V) mm
4 Intensidade de Celula R 0.304 (H) mm x 0.693 (V) mm G 0.304 (H) mm x 0.693 (V) mm B 0.304 (H) mm x 0.693 (V) mm
5 Tamanho do Display 933.98 (H) x 532.220 (V) mm
6 Tamanho da Tela Diagonal 42” Plasma Colorido Módulo Display
7 Aspecto da Tela 16:
8 Cor do Display 16.77 milhão de cores
9 Ângulo de visão Acima de 160 deg (ângulo c/50% maior brilho perpendicular ao módulo PDP)
10 Dimensões 1000(L) x 598(A) x 64.4 (P) mm
11 Peso Módulo 1 Cerca de 20.0 kg
12 Recepção transm. Frequência vertical Vídeo/Logic Interface
60 Hz/ 50Hz, LVDS
1.1.6 42" HD v
Figura 1-11 Vista Externa (42” HD v4)
Figura 1-12 pontos de parafusos (42” HD v4)
1.1.7 50" HD v
Figura 1-13 Vista Externa (50” HD v3)
Figura 1-14 Pontos de parafusos (50” HD v3)
F_14991_010.eps 030805
F_14991_011.eps 030805
Número Serial Etiqueta TensãoEtiqueta Painel Módulo
Nº Item Especifi cação 50” HD v 1 Pixel 1366(H) x 768 (V) pixels (1 pixel = R,G,B celulas) 2 Número de Celulas 4,098 (H) x 768 (V) 3 Intensidade de Pixel 0.810 (H) mm x 0.810 (V) mm 4 Intensidade de Celula R 0.270 (H) mm x 0.810 (V) mm G 0.270 (H) mm x 0.810 (V) mm B 0.270 (H) mm x 0.810 (V) mm 5 Tamanho do Display 1106.46 (H) x 622.08 (V) mm 6 Tamanho da Tela Diagonal 50” Plasma Colorido Módulo Display 7 Aspecto da Tela 16: 8 Cor do Display 16.77 milhão de cores 9 Ângulo de visão Acima de 160 deg (ângulo c/50% maior brilho perpendicular ao módulo PDP) 10 Dimensões 1184 (L) x 700 (A) x 60.1 (P) mm 11 Peso Módulo 1 Cerca de 18.0 kg 12 Recepção transm. Frequência vertical Vídeo/Logic Interface
60 Hz/ 50Hz, LVDS
1.3 Vista do Chassis
1.3.1 37” SD v
Figura 1-19 Localização do Painel (37” SD v4)
Tabela 1-3 Vista PWB (37” SD v4)
1
2
3
4 5
6 7 8
10 12, 13, 14 15, 16 11
20
17
21
19
18
9
No.Location Nam e 1 Main PSU Assy PWB PSU 2 SUB-PSU Assy PWB SUB-PSU 3 LOGIC-MAIN Board Assy PWB LOGIC Main 4 X-MAIN Driving Board Assy PWB X Main 5 Y-MAIN Driving Board Assy PWBY Main 6 LOGIC E BUFFER Board Assy PWB Buffer 7 LOGIC F BUFFER Board Assy PWB Buffer 8 LOGIC G BUFFER Board Assy PWB Buffer 9 Y-BUFFER Board Assy PWB Buffer 10 LOGIC + Y-MAIN FFC Cable-flat 11 LOGIC + X-MAIN FFC Cable-flat 12 LOGIC + LOGIC BUF(E) FFC Cable-flat 13 LOGIC + LOGIC BUF(F) FFC Cable-flat 14 LOGIC + LOGIC BUF(G) FFC Cable-flat 15 LOGIC BUF(E) + LOG. BUF(F) Lead connector 16 LOGIC BUF(F) + LOG. BUF(G) Lead connector 17 PSU + SUB PSU Lead connector 18 PSU + LOGIC BUF(E) Lead connector 19 PSU + LOGIC MAIN Lead connector 20 PSU + Y-MAIN Lead connector
1.3.2 42” SD v
Figura 1-20 Localização do Painel (42” SD v2)
Tabela 1-4 Vista do Painel (42” SD v2)
Logic Main
Y- MAIN
Y- Buffer
(upper)
Y- Buffer (lower)
X- MAIN
COF x 7
Logic-
buffer (E)
Logic-
buffer (F)
Logic-
buffer (G)
No. Location Name 1 info not available 2 3 4 5 6 7 8 9
1.3.4 42” SD v
Figura 1-22 Localização do Painel (42” SD v4)
Tabela 1-6 Vista do Painel (42” SD v4)
No. Location Name 1 SMPS SMP S 2 LOGIC-MAIN Board Assy PWB Logic Main 3 X-MAIN Driving Board Assy PWB X Main 4 Y-MAIN Driving Board Assy PWB Y Main 5 LOGIC E BUFFER Board Assy PWB buffer 6 LOGIC F BUFFER Board Assy PWB buffer 7 Y-BUFFER (UPPER) Board Assy PWB buffer 8 Y-BUFFER (DOWN) Board Assy PWB buffer 9 LOGIC + Y-MAIN FFC cable-flat 10 LOGIC + X-MAIN FFC cable-flat 11 LOGIC + LOGIC BUF (E) FFC cable-flat 12 LOGIC + LOGIC BUF (F) FFC cable-flat 13 LOGIC BUF (E) + (F) Lead connector 14 SMPS + LOGIC BUF (E) Lead connector 15 SMPS + LOGIC MAIN Lead connector 16 SMPS + Y-MAIN Lead connector 17 SMPS + X-MAIN Lead connector
1.3.5 42” HD v
Figura 1-23 Localização do Painel (42” HD v3)
Tabela 1-7 Vista do Painel (42” HD v3)
22
5
6
8
9
17
21 18
19
14 15
1
2 4 20
3 20
13
11 7 10
12 16
No.Location Nam e 1 Main PSU Assy PWB PSU 2 SUB-PSU Assy PWB SUB-PSU 3 LOGIC-MAIN Board Assy PWB LOGIC Main 4 X-MAIN Driving Board Assy PWB X Main 5 Y-MAIN Driving Board Assy PWB Y Main 6 LOGIC E BUFFER Board Assy PWB Buffer 7 LOGIC F BUFFER Board Assy PWB Buffer 8 Y-BUFFER (UPPER) Board Assy PWB BuffeR 9 Y-BUFFER (DOWN) Board Assy PWB Buffer 10 LOGIC + Y-MAIN FFC Cable-flat 11 LOGIC + X-MAIN FFC Cable-flat 12 LOGIC + LOG. BUF(E) (Down) FFC Cable-flat 13 LOGIC + LOG. BUF(F) (Down) FFC Cable-flat 14 LOGIC + LOGIC BUF(E) (Up) FFC Cable-flat 15 LOGIC + LOGIC BUF(E) (Up) FFC Cable-flat 16 LOGIC BUF(E) + LOG. BUF(F) Lead connector 17 PSU + SUB PSU Lead connector 18 PSU + LOGIC BUF(E) (UP) Lead connector 19 PSU + LOGIC BUF(E) (Down) Lead connector 20 PSU + LOGIC MAIN Lead connector 21 PSU + Y-MAIN Lead connector 22 PSU + X-MAIN Lead connector
1.3.7 50” HD v
Figura 1-25 Localização do Painel (50” HD v3)
Tabela 1-9 Vista do painel (50” HD v3)
No. Location Nam e 1 MainPUS AssyPWBPS U 2 SUB-PSU AssyPWBSUB-PSU 3 LOGIC-MAIN Board Assy PWBLOGIC Main 4 X-MAIN Driving Board Assy PWBX Main 5 Y-MAIN Driving Board Assy PCBY Main 6 LOGIC E BUFFER Board Assy PWB Buffer 7 LOGIC F BUFFER Board Assy PWB Buffer 8 LOGIC G BUFFER Board Assy PWB Buffer 9 LOGIC H BUFFER Board Assy PWB Buffer 10 LOGIC I BUFFER Board Assy PWB Buffer 11 LOGIC J BUFFER Board Assy PWB Buffer 12 Y-BUFFER (UPPER) Board Assy PWB Buffer 13 Y-BUFFER (DOWN) Board Assy PWB Buffer 14 SUB-R AssyPWBBuffer 15 SUB-L AssyPWBBuffer 16 LOGIC + Y-MAIN FFC Cable-flat 17 LOGIC + X-MAIN FFC Cable-flat 18 SUB R + LOGIC FFC Cable-flat 19 SUB L + LOGIC FFC Cable-flat 20 LOG.BUF(I) + LOG.BUF(J) (Up) FFC Cable-flat 21 LOGIC + LOG. BUF(E) (Down) FFC Cable-flat
22 LOGIC + LOG. BUF(F) (Down) FFC Cable-flat 23 LOGIC + LOG. BUF(G) (Down) FFC Cable-flat 24 LOGIC BUF(E) + LOG. BUF(F) Lead connector 25 LOGIC BUF(F) + LOG. BUF(G) Lead connector 26 LOGIC BUF(H) + LOG. BUF(I) Lead connector 27 LOGIC BUF(I) + LOG. BUF(J) Lead connector 28 Y-MAIN + LOGIC BUF(H) Lead connector 29 Y-MAIN + LOGIC BUF(E) Lead connector 30 PSU + LOGIC MAIN Lead connector 31 PSU + LOGIC BUF(E) Lead connector 32 PSU + LOGIC BUF(H) Lead connector 33 PSU + Y-MAIN Lead connector 34 PSU + X-MAIN Lead connector 35 PSU + SUB PSU Lead connector
No.Location Nam e
1.3.8 50” HD v
Figura 1-26 Localização do Painel (50” HD v4)
Tabela 1-10 Vista do painel (50” HD v4)
1
2
4
6 7
10 12 14 11
15 16
18
5 6
17
19
22
23
24
18 19
21
20
13
7
8
3
9
5
No. Location Nam e 1 SMPS SMP S 2 LOGIC-MAIN Board Assy PWBLOGIC Main 3 X-MAIN Driving Board Assy PWBX Main 4 Y-MAIN Driving Board Assy PCBY Main 5 LOGIC E BUFFER Board Assy PWB Buffer 6 LOGIC F BUFFER Board Assy PWB Buffer 7 LOGIC G BUFFER Board Assy PWB Buffer 8 Y-BUFFER (Upper) Board Assy PWB Buffer 9 Y-BUFFER (Down) Board Assy PWB Buffer 10 LOGIC + Y-MAIN FFC Cable-flat 11 LOGIC + X-MAIN FFC Cable-flat 12 LOGIC + LOG. BUF(G: Down) FFC Cable-flat 13 LOGIC + LOG. BUF(F: Down) FFC Cable-flat 14 LOGIC + LOG. BUF(E: Down) FFC Cable-flat 15 LOGIC + LOG. BUF(E: Upper) FFC Cable-flat 16 LOGIC + LOG. BUF(F: Upper) FFC Cable-flat 17 LOGIC + LOG. BUF(G: Upper) FFC Cable-flat 18 LOGIC BUF(E) + LOG. BUF(F) Lead connector 19 LOGIC BUF(F) + LOG. BUF(G) Lead connector 20 SMPS + LOGIC BUF(G: Down) Lead connector 21 SMPS + LOGIC BUF(E: Upper) Lead connector 22 SMPS + LOGIC MAIN Lead connector 23 SMPS + Y-MAIN Lead connector 24 SMPS + X-MAIN Lead connector
durante o serviço.
- Para prevenir choques elétricos e ruptura dos paineis, inicie o serviço ao menos 30 segundos após desligar a energia princi- pal. Especialmente quando na instalação e remoção do Painel de Alimentação e o painel SUS em que as tensões altas são aplicadas, inicie o serviço ao menos 2 minutos após desligar a energia principal.
- Enquanto a energia principal estiver ligada, não toque em nenhuma parte ou circuitos à exceção destes especí cos. O bloco da Fonte de Alimentação de alta tensão dentro do módulo PDP tem um terra utuando. Se alguma conexão à exceção de uma especí ca é feita entre a medição do equipa- mente e o bloco da fonte de alimentação de alta tensão, pode- se resultar em choques elétricos ou ativação do disjuntor de circuito do escapamento-deteção.
- Quando da instalação do módulo PDP e remoção da embala- gem, certi que-se de ter ao menos duas pessoas efetuando o trabalho e assegure-se de que os cabos exíveis da placa de circuito do módulo PDP não esteja amassado pela embala- gem.
- Quando a superfície do painel estiver em contato com os materiais amortecedores, certi que-se que não existe material estranho em cima dos materiais amortecedores. Falhas nesta observação pode resultar em riscos na superfície do painel pelos materiais estranhos.
- Quando manusear o painel circuito, certi que-se de remover a eletricidade estática do seu corpo antes. - Certi que-se de manusear o painel circuito prendendo as peças grandes como o dissipador de calor ou o trasformador. Falhas nesta observação pode resultar em ocorrência de uma anormalidade nas aréas soldadas. Não amontoe o circuito. Falhas nesta obervação pode resultar em problemas de arra- nhões e deformações nas partes, choques elétricos devido ao residual elétrico da carga. - Roteamento dos os e repará-los na posição deve ser feito de acordo com a con guração original de roteamento e xação quando o serviço estiver completo. Todos os os são rote- ados afastados das aréas que se tornam quentes (como o dissipador de calor). Estes os são xados na posição com as braçadeiras de modo que estes não se movam, desde modo assegurando-se de que não sejam dani cados e seus materiais não se deterioram sobre períodos de tempo longos. Conseqüentemente, distribua os cabos e repare-os para a posição e estado original usando as braçadeiras. - Faça uma veri cação de segurança quando o serviço estiver completo.Veri que os pontos periféricos do serviço para certi - car-se de não haver nenhuma deterioração durante o serviço. Também veri que os parafusos, partes e cabos removidos para nalidades de serviços de manutenção, se todos foram retornados a suas posições apropriados de acordo com o original.
3. INSTRUÇÕES DE USO
Veja o manual de usuário no GIP
4.1.2 Concector Cabo Flat do Painel X-principal
- Desmontagem:
- Retire a trava do conector.
- Retire o cabo Flat pressionando para baixo levemente.
- Puxe o Cabo Flat.
- Montagem: Coloque o Cabo Flat no conector pressionando para baixo levemente até ouvir o som de travamento (”Click”)
Figura 4-3 Desmontagem do FCC do painel X-principal
Figura 4-4 Montagem do FCC do painel X-principal
4.1.3 FFC e TCP do Conector
- Desmontagem do TCP:
- Abra a trava cuidadosamente.
- Empurre o TCP do seu conector.
- Montagem do TCP:
- Coloque o TCP no conector cuidadosamente.
- Feche a trava completamente (até ouvir um “Click” ).
Notas:
- Verifique se algum material estranho está dentro do conector antes da montagem do TCP.
- Tenha cuidado, para não danificar o ESD do painel durante o manuseio do TCP.
Figura 4-5 Desmontagem do TCP
Figura 4-6 Re-montagem do TCP
Figura 4-7 Montagem errada do TCP
Figura 4-8 Desmontagem e re-montagem do FFC
O procedimento de montagem e desmontagem do FFC é o mesmo do TCP
