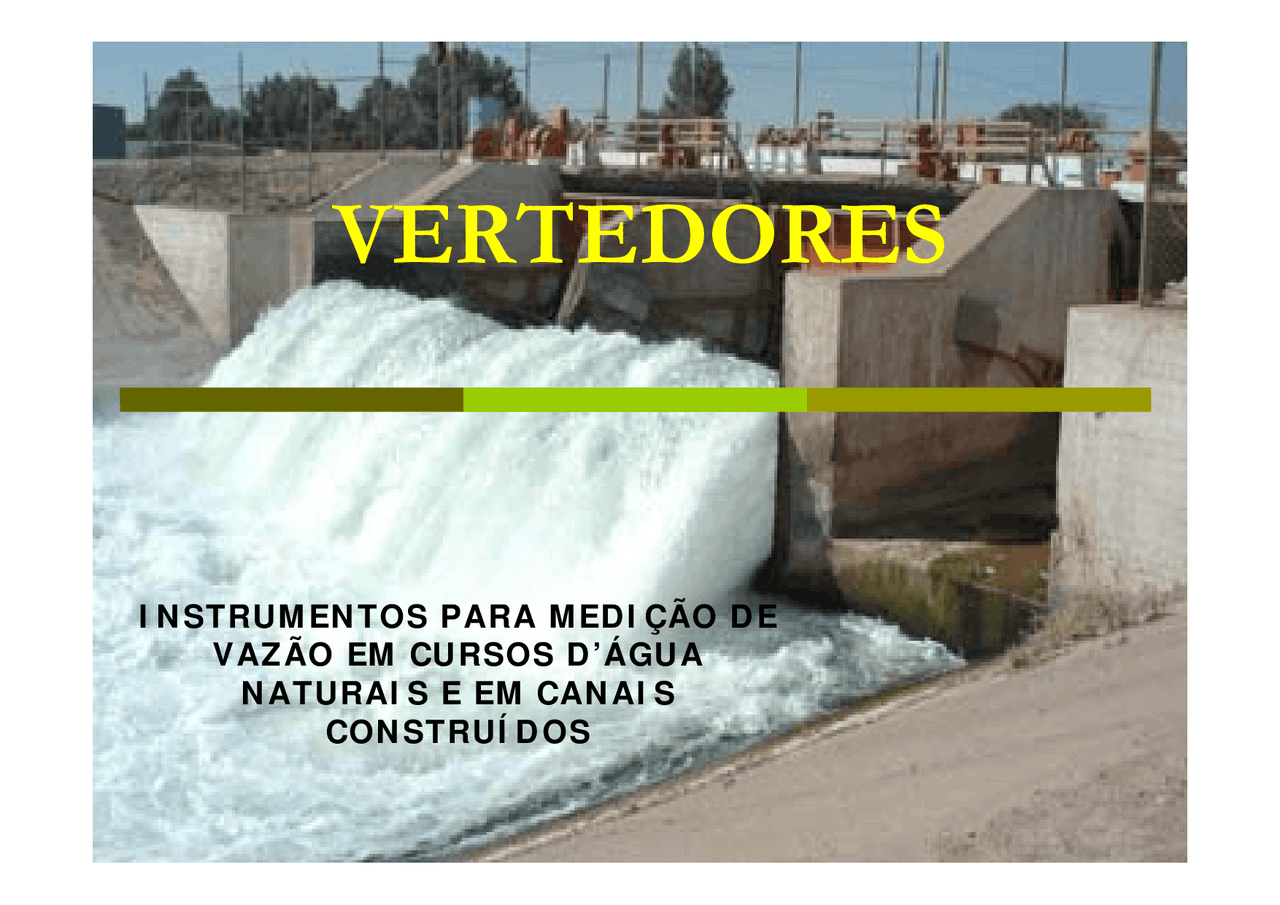

VERTEDORES
INSTRUMENTOS PARA MEDIÇÃO DE
VAZÃO EM CURSOS D’ÁGUA
NATURAIS E EM CANAIS
CONSTRUÍDOS
VERTEDORES^ VERTEDORES ou VERTEDOUROS
São instrumentos hidráulicos
utilizados para medir vazão emcursos
d’água
naturais
e
em
canais construídos.
VERTEDORES - DEFINIÇÃO
Os vertedores podem ser definidos
como
paredes,
diques
ou
aberturas
sobre
as
quais
um
líquido
escoa.
O
termo
aplica-se
também
aos
extravasores de represas.
Os
VERTEDORES
devem
ser
construídos
com
forma
geométrica
definida
e
seu
estudo
é
feito
considerando-os como
orifícios sem a
parte superior.
VERTEDORES - EXEMPLO^ Exemplo
de
vertedor
em
chapa
metálica,
usado
em
instalações para tratamento de água.Fonte: www.jinox.com.br/vertedouros9.asp
À esquerda na figura, vê-se um vertedor de formasimples
(retangular)
utilizado
para
medir
grandes vazões.À direita há um vertedorde
seção
composta
(retangular
na
parte
superior e triangular embaixo).
A^
forma
triangular
é^
apropriada
para
medir
vazões
pequenas com precisão.
CLASSIFICAÇÃO DOS VERTEDORES:FORMA
Quanto ao tipo da soleira ou crista:
Soleira delgada (chapa metálica ou madeira chanfrada);
Soleira espessa (alvenaria de pedras
CLASSIFICAÇÃO DOS VERTEDORES:TIPO DA SOLEIRA ou tijolos e concreto)
CLASSIFICAÇÃO DOS VERTEDORES:SOLEIRA DELGADA
Vertedor triangular de soleira delgada
CLASSIFICAÇÃO DOS VERTEDORES:SOLEIRA ESPESSA
Condição: e > 0,66 H
e
H
Soleira
CLASSIFICAÇÃO DOS VERTEDORES:LARGURA RELATIVA
Vertedor retangularcom duas contraçõeslaterais
Vertedor semcontrações laterais
CÁLCULO DA VAZÃO ATRAVÉS DEVERTEDORES
Para orifícios de grandes dimensões, foi
deduzida a seguinte equação:Fazendo-se h1=0 e h2=H, a equação fica:
(^
2 ) / 3
(^2) / 3
1
2 .
. 2 . . . 2 3
h
h g
L Cd
Q
−
=
(^2) / 3 .
. 2 . . . 2 3
H
g
L
Cd
Q
INFLUÊNCIA DAS CONTRAÇÕESLATERAIS
As contrações ocorrem nos vertedores
cuja largura é menor que a largura do canalonde estão instalados.
INFLUÊNCIA DAS CONTRAÇÕESLATERAIS
Quando
for
necessário
construir
um
vertedor com contrações laterais, deve-sefazer
uma
correção
no
valor
de
L
da
fórmula
de
Francis,
que
passa
a
ser
denominado L’.
VERTEDOR CIPOLLETTI
Para
compensar
a
redução
de
vazão
produzida
pelas
contrações
laterais,
Cipolletti propôs um modelo de vertedor deforma trapezoidal com a seguinte forma:
L
Q
Q
Q
A soleira L continua com amesma dimensão, mas asvazões Q1 de ambos oslados compensam aredução de vazão.
Q = Q2 + 2 Q
VERTEDOR CIPOLLETTI
