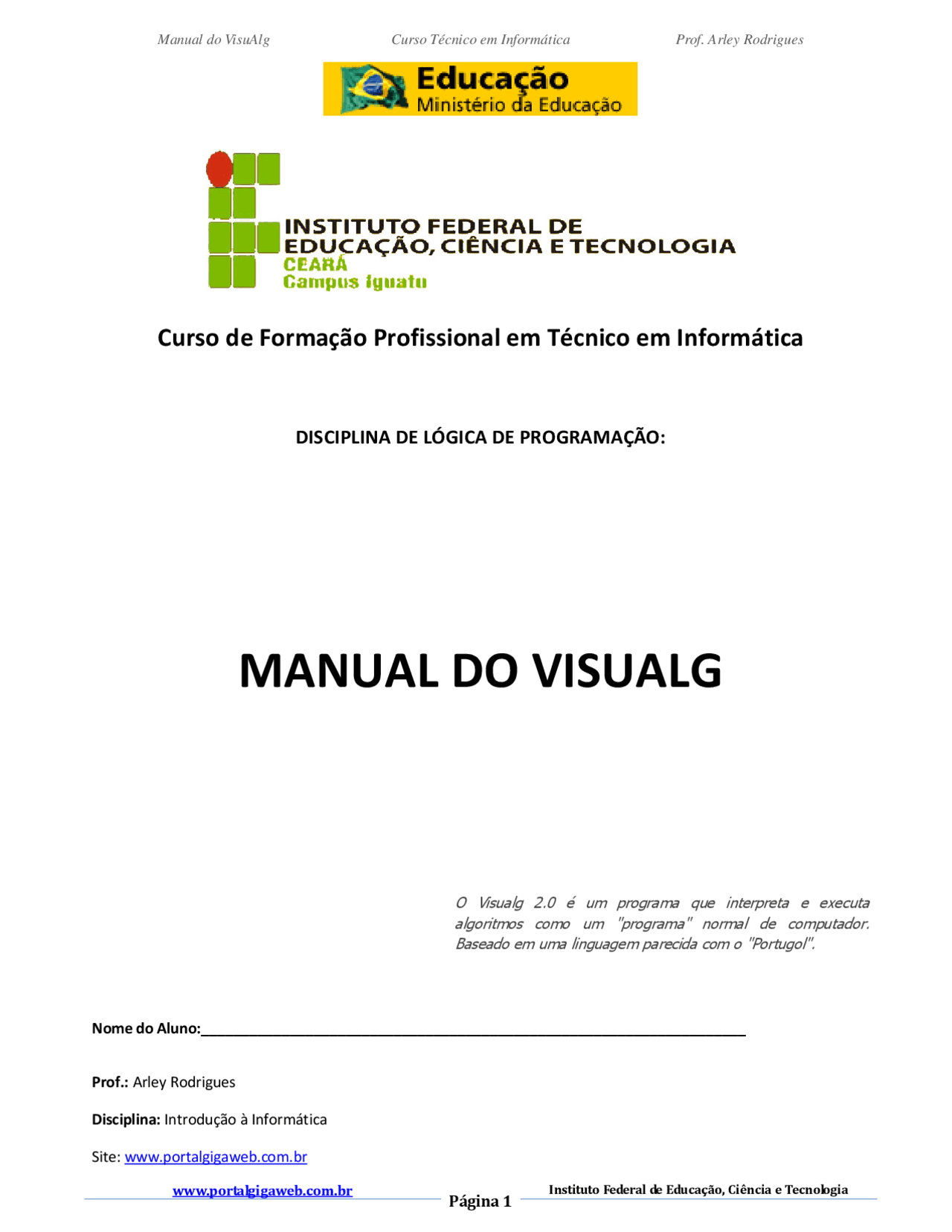

Instituto Federal de Educação, Ciência e Tecnologia
Curso de Formação Profissional em Técnico em Informática
DISCIPLINA DE LÓGICA DE PROGRAMAÇÃO:
MANUAL DO VISUALG
O Visualg 2.0 é um programa que interpreta e executa
algoritmos como um "programa" normal de computador.
Baseado em uma linguagem parecida com o "Portugol".
Nome do Aluno:____________________________________________________________________
Prof.: Arley Rodrigues
Disciplina: Introdução à Informática
Site: www.portalgigaweb.com.br
www.portalgigaweb.com.br
Página 2
Instituto Federal de Educação, Ciência e Tecnologia
VisuAlg - Editor e Interpretador de Pseudocódigos
Objetivos
Esta ferramenta permite aos alunos iniciantes em programação o exercício dos seus conhecimentos num ambiente próximo da realidade. Para quem está iniciando nota-se que a abstração de "rodar o chinês", ou seja, de executar um programa apenas no papel, é um grande obstáculo (quase intransponível para alguns) no aprendizado das técnicas de elaboração de algoritmos. Por outro lado, submeter um iniciante aos rigores de uma linguagem de programação como Pascal ou ao “esoterismo” do C também é exagerado. O ideal seria uma linguagem mais simples, parecida com o "Portugol", de grande popularidade nos meios acadêmicos e presente nos livros mais utilizados; com ela, os princípios básicos da programação estruturada podem ser ensinados sem que a curva de aprendizagem fosse íngreme. Além disso, esta ferramenta deve também ser capaz de simular o que acontece na tela do computador com o uso dos famosos comandos "leia" e "escreva", bem como possibilitar a verificação dos valores das variáveis, o acompanhamento passo a passo da execução de um algoritmo (pelo seu grande valor didático), e até mesmo suportar um modo simples de depuração. Aliado a tudo isto, existe um editor de texto com recursos razoáveis (tais como abrir e salvar arquivos) e que dispõe de todos os principais recursos de um ambiente gráfico.
Instalação e Requerimentos de Hardware
O VisuAlg é um programa simples, que não depende de DLLs, OCXs ou outros componentes. Sua instalação não copia arquivos para nenhuma outra pasta a não ser aquela em que for instalado, e exige cerca de 1 MB de espaço em disco. Pode ser executado sob Windows 95 ou posterior, e tem melhor aparência com resolução de vídeo de 800x ou maior.
- A Tela Principal do VisuAlg
A tela do VisuAlg compõe-se da barra de tarefas, do editor de textos (que toma toda a sua metade superior), do quadro de variáveis (no lado esquerdo da metade inferior), do simulador de saída (no correspondente lado direito) e da barra de status. Quando o programa é carregado, já apresenta no editor um "esqueleto" de pseudocódigo, com a intenção de poupar trabalho ao usuário e de mostrar o formato básico que deve ser seguido. Explicaremos a seguir cada componente da interface do VisuAlg.
www.portalgigaweb.com.br
Página 4
Instituto Federal de Educação, Ciência e Tecnologia
de cada linha. Também realça em fundo azul o comando que está sendo executado, da mesma forma que na execução passo a passo. Intervalo do timer : Atraso em cada linha, para quando se deseja executar o pseudocódigo com timer. Passo (F8): Inicia (ou continua) a execução linha por linha do pseudocódigo, dando ao usuário a oportunidade de acompanhar o fluxo de execução, os valores das variáveis e a pilha de ativação dos subprogramas. Parar (Ctrl-F2): Termina imediatamente a execução do pseudocódigo. Evidentemente, este botão fica desabilitado quando o pseudocódigo não está sendo executado. Liga/desliga breakpoint (F5): Insere/remove um ponto de parada na linha em que esteja o cursor. Estes pontos de parada são úteis para a depuração e acompanhamento da execução dos pseudocódigos, pois permitem a verificação dos valores das variáveis e da pilha de ativação de subprogramas. Desmarcar todos os breakpoints (Ctrl-F5): Desativa todos os breakpoints que estejam ativados naquele momento. Executar em modo DOS: Com esta opção ativada, tanto a entrada como a saída-padrão passa a ser uma janela que imita o DOS, simulando a execução de um programa neste ambiente. Gerar valores aleatórios: Ativa a geração de valores aleatórios que substituem a digitação de dados. A faixa padrão de valores gerados é de 0 a 100 inclusive, mas pode ser modificada (basta alterar intervalo ao lado). Para a geração de dados do tipo caractere, não há uma faixa pré-estabelecida: os dados gerados serão sempre strings de 5 letras maiúsculas. Intervalo dos valores aleatórios: Faixa de valores que serão gerados automaticamente, quando esta opção estiver ativada. Perfil (F7): Após a execução de um pseudocódigo, exibe o número de vezes que cada umas das suas linhas foi executada. É útil para a análise de eficiência (por exemplo, nos métodos de ordenação). Mostrar pilha de ativação (Ctrl-F3): Exibe a pilha de subprogramas ativados num dado momento. Convém utilizar este comando em conjunto com breakpoints ou com a execução passo a passo. Ajuda (F1): Possibilita acesso às páginas de ajuda e às informações sobre o VisuAlg.
Quadro de Variáveis
É formado por uma grade na qual são mostrados o escopo de cada variável (se for do programa principal, será global; se for local, será apresentado o nome do subprograma onde foi declarada), seus nomes (também com os índices, nos casos em que sejam vetores), seu tipo ("I" para inteiro, "R" para real, "C" para caractere e "L" para lógico) e o seu valor corrente. A versão atual do VisuAlg permite a visualização de até 500 variáveis (contando individualmente cada elemento dos vetores).
A Barra de Status
Situada na parte inferior da tela, esta barra contém dois painéis: o primeiro mostra a linha e a coluna onde o cursor está, e o segundo mostra a palavra Modificado no caso em que o pseudocódigo tenha sido alterado desde que foi carregado ou salvo pela última vez. Nesta barra, há ainda um terceiro painel disponível, que ainda não tem um uso específico na atual versão.
- Menu do VisuAlg
Este menu compõe-se de 7 partes:
Arquivo: Possui os comandos para se abrir, salvar e imprimir algoritmos:
Novo: Cria um novo "esqueleto" de pseudocódigo, substituindo o texto existente no editor. Se este texto anterior tiver sido modificado, o VisuAlg pedirá sua confirmação para salvá-lo antes que seja sobreposto. Abrir: Abre o texto de um pseudocódigo anteriormente gravado, substituindo o texto existente no editor. Se este tiver sido modificado, o VisuAlg pedirá sua confirmação para salvá-lo antes que seja sobreposto. Salvar: Salva imediatamente o texto presente no editor. Caso seja a primeira vez que um novo texto é gravado, o VisuAlg pedirá o nome do arquivo e sua localização. Salvar como: Permite salvar o texto presente no editor exibindo antes uma janela na qual se pode escolher o nome do arquivo e sua localização. Enviar por email: Permite o envio por email do texto presente no editor. Imprimir: Permite a impressão do algoritmo corrente, mostrando antes a janela de configuração de impressão (o correspondente botão da barra de tarefas imprime imediatamente o texto do pseudocódigo na impressora padrão). Sair: Abandona o VisuAlg.
Além destes comandos, há ainda a lista dos 5 últimos algoritmos utilizados, que podem ser abertos diretamente ao se escolher o seu nome.
Editar: Além dos conhecidos comandos de um editor de texto (copiar, cortar, colar, desfazer, refazer, selecionar tudo, localizar, localizar de novo, substituir), há também as seguintes opções:
www.portalgigaweb.com.br
Página 5
Instituto Federal de Educação, Ciência e Tecnologia
Corrigir indentação: Corrige automaticamente a indentação do pseudocódigo, tabulando cada comando interno com espaços à esquerda. Gravar bloco de texto: Permite a gravação em arquivo de um texto selecionado no editor. A extensão sugerida para o nome do arquivo é .inc. Inserir bloco de texto: Permite a inserção do conteúdo de um arquivo. A extensão sugerida para o nome do arquivo é .inc.
Exibir: Possui os comandos para ativar/desativar as seguintes características:
Número de linhas: Ativa/desativa a exibição da numeração das linhas na área à esquerda do editor. A numeração corrente da posição do cursor também é mostrada na primeira parte da barra de status, situada na parte inferior da tela. Por motivos técnicas, a numeração é desativada durante a execução do pseudocódigo, voltando à situação anterior logo em seguida. Variáveis modificadas: Ativa/desativa a exibição da variável que está sendo modificada. Como o número de variáveis pode ser grande, muitas podem estar fora da janela de visualização; quando esta característica está ativada, o VisuAlg rola a grade de exibição de modo que cada variável fique visível no momento em está sendo modificada. Este recurso é especialmente útil quando se executa um pseudocódigo passo a passo. Por questões de desempenho, a configuração padrão desta característica é desativada, quando o pseudocódigo está sendo executado automaticamente. No entanto, basta clicar este botão para executá-lo automaticamente com a exibição ativada. No final da execução, a configuração volta a ser desativada.
Pseudocódigo: Contém os comandos relativos à execução do algoritmo:
Executar: Inicia (ou continua) a execução automática do pseudocódigo. Passo a passo: Inicia (ou continua) a execução linha por linha do pseudocódigo, dando ao usuário a oportunidade de acompanhar o fluxo de execução, os valores das variáveis e a pilha de ativação dos subprogramas. Executar com timer : Insere um atraso (que pode ser especificado) antes da execução de cada linha. Também realça em fundo azul o comando que está sendo executado, da mesma forma que na execução passo a passo. Parar: Termina imediatamente a execução do pseudocódigo. Evidentemente, este item fica desabilitado quando o pseudocódigo não está sendo executado. Liga/desliga breakpoint : Insere/remove um ponto de parada na linha em que esteja o cursor. Estes pontos de parada são úteis para a depuração e acompanhamento da execução dos pseudocódigos, pois permitem a verificação dos valores das variáveis e da pilha de ativação de subprogramas. Desmarcar todos os breakpoints : Desativa todos os breakpoints que estejam ativados naquele momento. Executar em modo DOS: Com esta opção ativada, tanto a entrada como a saída-padrão passa a ser uma janela que imita o DOS, simulando a execução de um programa neste ambiente. Gerar valores aleatórios: Ativa a geração de valores aleatórios que substituem a digitação de dados. A faixa padrão de valores gerados é de 0 a 100 inclusive, mas pode ser modificada. Para a geração de dados do tipo caractere, não há uma faixa pré-estabelecida: os dados gerados serão sempre strings de 5 letras maiúsculas. Perfil: Após a execução de um pseudocódigo, exibe o número de vezes que cada umas das suas linhas foi executada. É útil para a análise de eficiência (por exemplo, nos métodos de ordenação). Pilha de ativação: Exibe a pilha de subprogramas ativados num dado momento. Convém utilizar este comando em conjunto com breakpoints ou com a execução passo a passo.
Linguagens: Permite a tradução automático do pseudocódigo presente no editor para outras linguagens de programação. Atualmente, apenas a tradução para Pascal está implementada, mas ainda em fase de testes.
Ferramentas: Neste menu, é possível configurar algumas opções do VisuAlg: cores e tipos de letras na exibição do pseudocódigo, número de espaços para indentação automática, etc.
Ajuda: Entre outras coisas, possibilita acesso às páginas de ajuda e às informações sobre o VisuAlg.
- A Linguagem de Programação do VisuAlg
Introdução
A linguagem que o VisuAlg interpreta é bem simples: é uma versão portuguesa dos pseudocódigos largamente utilizados nos livros de introdução à programação, conhecida como "Portugol". Tomei a liberdade de acrescentar-lhe alguns comandos novos, com o intuito de criar facilidades específicas para o ensino de técnicas de elaboração de algoritmos. Inicialmente, pensava em criar uma sintaxe muito simples e "liberal", para que o usuário se preocupasse apenas com a lógica da resolução dos problemas e não com as palavras-chave, pontos e vírgulas, etc. No entanto, cheguei depois à conclusão de que alguma formalidade seria não só necessária como útil, para criar um sentido de disciplina na elaboração do "código-fonte".
www.portalgigaweb.com.br
Página 7
Instituto Federal de Educação, Ciência e Tecnologia
: <valor-inicial> .. <valor-final>
Na versão atual do VisuAlg, tanto <valor-inicial> como <valor-final> devem ser inteiros. Além disso, exige-se evidentemente que <valor-final> seja maior do que <valor-inicial>.
Exemplos:
var a: inteiro Valor1, Valor2: real vet: vetor [1..10] de real matriz: vetor [0..4,8..10] de inteiro nome_do_aluno: caractere sinalizador: logico
Note que não há a necessidade de ponto e vírgula após cada declaração: basta pular linha. A declaração de vetores é análoga à linguagem Pascal: a variável vet acima tem 10 elementos, com os índices de [1] a [10], enquanto matriz corresponde a 15 elementos com índices [0,8], [0,9], [0,10], [1,8], [1,9], [1,10], ... até [4,10]. O número total de variáveis suportado pelo VisuAlg é 500 (cada elemento de um vetor é contado individualmente).
Constantes e Comando de Atribuição
O VisuAlg tem três tipos de constantes:
- Numéricos : são valores numéricos escritos na forma usual das linguagens de programação. Podem ser inteiros ou reais. Neste último caso, o separador de decimais é o ponto e não a vírgula, independente da configuração regional do computador onde o VisuAlg está sendo executado. O VisuAlg também não suporta separadores de milhares.
- Caracteres : qualquer cadeia de caracteres delimitada por aspas duplas (").
- Lógicos : admite os valores VERDADEIRO ou FALSO.
A atribuição de valores a variáveis é feita com o operador <-. Do seu lado esquerdo fica a variável à qual está sendo atribuído o valor, e à sua direita pode-se colocar qualquer expressão (constantes, variáveis, expressões numéricas), desde que seu resultado tenha tipo igual ao da variável.
Alguns exemplos de atribuições, usando as variáveis declaradas acima:
a <- 3 Valor1 <- 1. Valor2 <- Valor1 + a vet[1] <- vet[1] + (a * 3) matriz[3,9] <- a/4 - 5 nome_do_aluno <- "José da Silva" sinalizador <- FALSO
Operadores Aritméticos
Operadores unários, isto é, são aplicados a um único operando. São os operadores aritméticos de maior precedência. Exemplos: -3, +x. Enquanto o operador unário - inverte o sinal do seu operando, o operador
- não altera o valor em nada o seu valor.
\ Operador de divisão inteira. Por exemplo, 5 \ 2 = 2. Tem a mesma precedência do operador de divisão tradicional.
+,- ,*,/
Operadores aritméticos tradicionais de adição, subtração, multiplicação e divisão. Por convenção, * e / têm precedência sobre + e -. Para modificar a ordem de avaliação das operações, é necessário usar parênteses como em qualquer expressão aritmética. MOD ou %
Operador de módulo (isto é, resto da divisão inteira). Por exemplo, 8 MOD 3 = 2. Tem a mesma precedência do operador de divisão tradicional.
^ Operador de potenciação. Por exemplo, 5 ^ 2 = 25. Tem a maior precedência entre os operadores aritméticos binários (aqueles que têm dois operandos).
Operadores de Caracteres
www.portalgigaweb.com.br
Página 8
Instituto Federal de Educação, Ciência e Tecnologia
Operador de concatenação de strings (isto é, cadeias de caracteres), quando usado com dois valores (variáveis ou constantes) do tipo "caractere". Por exemplo: "Rio " + " de Janeiro" = "Rio de Janeiro".
Operadores Relacionais
Respectivamente: igual, menor que, maior que, menor ou igual a, maior ou igual a, diferente de. São utilizados em expressões lógicas para se testar a relação entre dois valores do mesmo tipo. Exemplos: 3 = 3 ( 3 é igual a 3?) resulta em VERDADEIRO ; "A" > "B" ("A" está depois de "B" na ordem alfabética?) resulta em FALSO.
Importante: No VisuAlg, as comparações entre strings não diferenciam as letras maiúsculas das minúsculas. Assim, "ABC" é igual a "abc". Valores lógicos obedecem à seguinte ordem: FALSO < VERDADEIRO.
Operadores Lógicos
nao
Operador unário de negação. nao VERDADEIRO = FALSO, e nao FALSO = VERDADEIRO. Tem a maior precedência entre os operadores lógicos. Equivale ao NOT do Pascal.
ou Operador que resulta^ VERDADEIRO^ quando um dos seus operandos lógicos for verdadeiro. Equivale ao^ OR do Pascal.
e Operador que resulta^ VERDADEIRO^ somente se seus dois operandos lógicos forem verdadeiros. Equivale ao AND do Pascal.
xou Operador que resulta^ VERDADEIRO^ se seus dois operandos lógicos forem diferentes, e^ FALSO^ se forem iguais. Equivale ao XOR do Pascal.
Comandos de Saída de Dados
escreva (< lista-de-expressões> )
Escreve no dispositivo de saída padrão (isto é, na área à direita da metade inferior da tela do VisuAlg) o conteúdo de cada uma das expressões que compõem <lista-de-expressões>. As expressões dentro desta lista devem estar separadas por vírgulas; depois de serem avaliadas, seus resultados são impressos na ordem indicada. É equivalente ao comando write do Pascal.
De modo semelhante a Pascal, é possível especificar o número de espaços no qual se deseja escrever um determinado valor. Por exemplo, o comando escreva(x:5) escreve o valor da variável x em 5 espaços, alinhado-o à direita. Para variáveis reais, pode-se também especificar o número de casas fracionárias que serão exibidas. Por exemplo, considerando y como uma variável real, o comando escreva(y:6:2)escreve seu valor em 6 espaços colocando 2 casas decimais.
escreval ( <lista-de-expressões> ).
Idem ao anterior, com a única diferença que pula uma linha em seguida. É equivalente ao writeln do Pascal.
Exemplos:
algoritmo "exemplo" var x: real y: inteiro a: caractere l: logico inicio x <- 2. y <- 6 a <- "teste" l <- VERDADEIRO escreval ("x", x:4:1, y+3:4) // Escreve: x 2.5 9 escreval (a, "ok") // Escreve: testeok (e depois pula linha) escreval (a, " ok") // Escreve: teste ok (e depois pula linha)
www.portalgigaweb.com.br Página
Instituto Federal de Educação, Ciência e Tecnologia
O VisuAlg implementa (com certas variações) o comando case do Pascal. A sintaxe é a seguinte:
escolha <expressão-de-seleção> caso , , ..., <seqüência-de-comandos-1> caso , , ..., <seqüência-de-comandos-2> ... outrocaso <seqüência-de-comandos-extra> fimescolha
Veja o exemplo a seguir, que ilustra bem o que faz este comando:
algoritmo "Times" var time: caractere inicio escreva ("Entre com o nome de um time de futebol: ") leia (time) escolha time caso "Flamengo", "Fluminense", "Vasco", "Botafogo" escreval ("É um time carioca.") caso "São Paulo", "Palmeiras", "Santos", "Corínthians" escreval ("É um time paulista.") outrocaso escreval ("É de outro estado.") fimescolha fimalgoritmo
Comandos de Repetição
O VisuAlg implementa as três estruturas de repetição usuais nas linguagens de programação: o laço contado para...ate...faca (similar ao for...to...do do Pascal), e os laços condicionados enquanto...faca (similar ao while...do ) e repita...ate (similar ao repeat...until ). A sintaxe destes comandos é explicada a seguir.
Para ... faça
Esta estrutura repete uma seqüência de comandos um determinado número de vezes.
para <variável> de <valor-inicial> ate <valor-limite> [passo ] faca <seqüência-de-comandos> fimpara
< variável >
É a variável contadora que controla o número de repetições do laço. Na versão atual, deve ser necessariamente uma variável do tipo inteiro, como todas as expressões deste comando.
<valor-inicial> É uma expressão que especifica o valor de inicialização da variável contadora antes da primeira repetição do laço. <valor-limite > (^) É uma expressão que especifica o valor máximo que a variável contadora pode alcançar.
É opcional. Quando presente, precedida pela palavra passo, é uma expressão que especifica o incremento que será acrescentado à variável contadora em cada repetição do laço. Quando esta opção não é utilizada, o valor padrão de é 1. Vale a pena ter em conta que também é possível especificar valores negativos para . Por outro lado, se a avaliação da expressão < incremento > resultar em valor nulo, a execução do algoritmo será interrompida, com a impressão de uma mensagem de erro.
fimpara
Indica o fim da seqüência de comandos a serem repetidos. Cada vez que o programa chega neste ponto, é acrescentado à variável contadora o valor de < incremento >, e comparado a <valor-limite >. Se for menor ou igual (ou maior ou igual, quando for negativo), a seqüência de comandos será executada mais uma vez; caso contrário, a execução prosseguirá a partir do primeiro comando que esteja após o fimpara.
www.portalgigaweb.com.br Página
Instituto Federal de Educação, Ciência e Tecnologia
<valor-inicial >, <valor-limite > e são avaliados uma única vez antes da execução da primeira repetição, e não se alteram durante a execução do laço , mesmo que variáveis eventualmente presentes nessas expressões tenham seus valores alterados.
No exemplo a seguir, os números de 1 a 10 são exibidos em ordem crescente.
algoritmo "Números de 1 a 10" var j: inteiro inicio para j de 1 ate 10 faca escreva (j:3) fimpara fimalgoritmo
Importante: Se, logo no início da primeira repetição, <valor-inicial > for maior que <valor-limite > (ou menor, quando for negativo), o laço não será executado nenhuma vez. O exemplo a seguir não imprime nada.
algoritmo "Numeros de 10 a 1 (não funciona)" var j: inteiro inicio para j de 10 ate 1 faca escreva (j:3) fimpara fimalgoritmo
Este outro exempo, no entanto, funcionará por causa do passo -1 :
algoritmo "Numeros de 10 a 1 (este funciona)" var j: inteiro inicio para j de 10 ate 1 passo -1 faca escreva (j:3) fimpara fimalgoritmo
Enquanto ... faça
Esta estrutura repete uma seqüência de comandos enquanto uma determinada condição (especificada através de uma expressão lógica) for satisfeita.
enquanto <expressão-lógica> faca <seqüência-de-comandos> fimenquanto
<expressão-lógica> Esta expressão que é avaliada antes de cada repetição do laço. Quando seu resultado for VERDADEIRO, <seqüência-de-comandos> é executada.
fimenquanto
Indica o fim da <seqüência-de-comandos> que será repetida. Cada vez que a execução atinge este ponto, volta-se ao início do laço para que <expressão- lógica> seja avaliada novamente. Se o resultado desta avaliação for VERDADEIRO, a <seqüência-de-comandos> será executada mais uma vez; caso contrário, a execução prosseguirá a partir do primeiro comando após fimenquanto.
O mesmo exemplo anterior pode ser resolvido com esta estrutura de repetição:
algoritmo "Números de 1 a 10 (com enquanto...faca)" var j: inteiro inicio j <- 1 enquanto j <= 10 faca escreva (j:3)
www.portalgigaweb.com.br Página
Instituto Federal de Educação, Ciência e Tecnologia
x <- 0 repita x <- x + 1 escreva (x:3) se x = 10 entao interrompa fimse fimrepita fimalgoritmo
Com esta sintaxe alternativa, o uso do interrompa é obrigatório, pois é a única maneira de se sair do laço repita...fimrepita; caso contrário, este laço seria executado indeterminadamente.
Subprograma é um programa que auxilia o programa principal através da realização de uma determinada subtarefa. Também costuma receber os nomes de sub-rotina , procedimento, método ou módulo. Os subprogramas são chamados dentro do corpo do programa principal como se fossem comandos. Após seu término, a execução continua a partir do ponto onde foi chamado. É importante compreender que a chamada de um subprograma simplesmente gera um desvio provisório no fluxo de execução.
Há um caso particular de subprograma que recebe o nome de função. Uma função , além de executar uma determinada tarefa, retorna um valor para quem a chamou, que é o resultado da sua execução. Por este motivo, a chamada de uma função aparece no corpo do programa principal como uma expressão , e não como um comando.
Cada subprograma, além de ter acesso às variáveis do programa que o chamou (são as variáveis globais ), pode ter suas próprias variáveis (são as variáveis locais ), que existem apenas durante sua chamada.
Ao se chamar um subprograma, também é possível passar-lhe determinadas informações que recebem o nome de parâmetros (são valores que, na linha de chamada, ficam entre os parênteses e que estão separados por vírgulas). A quantidade dos parâmetros, sua seqüência e respectivos tipos não podem mudar: devem estar de acordo com o que foi especificado na sua correspondente declaração.
Para se criar subprogramas, é preciso descrevê-los após a declaração das variáveis e antes do corpo do programa principal. O VisuAlg possibilita declaração e chamada de subprogramas nos moldes da linguagem Pascal, ou seja, procedimentos e funções com passagem de parâmetros por valor ou referência. Isso será explicado a seguir.
Procedimentos
Em VisuAlg, procedimento é um subprograma que não retorna nenhum valor (corresponde ao procedure do Pascal). Sua declaração, que deve estar entre o final da declaração de variáveis e a linha inicio do programa principal, segue a sintaxe abaixo:
procedimento <nome-de-procedimento> [( <seqüência-de-declarações-de-parâmetros> )] // Seção de Declarações Internas inicio // Seção de Comandos fimprocedimento
O <nome-de-procedimento> obedece as mesmas regras de nomenclatura das variáveis. Por outro lado, a <seqüência-de-declarações-de-parâmetros> é uma seqüência de
[var] <seqüência-de-parâmetros> : <tipo-de-dado>
separadas por ponto e vírgula. A presença (opcional) da palavra-chave var indica passagem de parâmetros por referência; caso contrário, a passagem será por valor.
Por sua vez, <seqüência-de-parâmetros> é uma seqüência de nomes de parâmetros (também obedecem a mesma regra de nomenclatura de variáveis) separados por vírgulas.
De modo análogo ao programa principal, a seção de declaração internas começa com a palavra-chave var, e continua com a seguinte sintaxe:
<lista-de-variáveis> : <tipo-de-dado>
www.portalgigaweb.com.br Página
Instituto Federal de Educação, Ciência e Tecnologia
Nos próximos exemplos, através de um subprograma soma, será calculada a soma entre os valores 4 e –9 (ou seja, será obtido o resultado 13) que o programa principal imprimirá em seguida. No primeiro caso, um procedimento sem parâmetros utiliza uma variável local aux para armazenar provisoriamente o resultado deste cálculo (evidentemente, esta variável é desnecessária, mas está aí apenas para ilustrar o exemplo), antes de atribuí-lo à variável global res:
procedimento soma var aux: inteiro inicio
// n, m e res são variáveis globais aux <- n + m res <- aux fimprocedimento
No programa principal deve haver os seguintes comandos: n <- 4 m <- - soma escreva(res)
A mesma tarefa poderia ser executada através de um procedimento com parâmetros , como descrito abaixo:
procedimento soma (x,y: inteiro) inicio // res é variável global res <- x + y fimprocedimento
No programa principal deve haver os seguintes comandos: n <- 4 m <- - soma(n,m) escreva(res)
A passagem de parâmetros do exemplo acima chama-se passagem por valor. Neste caso, o subprograma simplesmente recebe um valor que utiliza durante sua execução. Durante essa execução, os parâmetros passados por valor são análogos às suas variáveis locais, mas com uma única diferença: receberam um valor inicial no momento em que o subprograma foi chamado.
Funções
Em VisuAlg, função é um subprograma que retorna um valor (corresponde ao function do Pascal). De modo análogo aos procedimentos, sua declaração deve estar entre o final da declaração de variáveis e a linha inicio do programa principal, e segue a sintaxe abaixo:
funcao <nome-de-função> [( <seqüência-de-declarações-de-parâmetros> )]: <tipo-de-dado> // Seção de Declarações Internas inicio // Seção de Comandos fimfuncao
O <nome-de-função> obedece as mesmas regras de nomenclatura das variáveis. Por outro lado, a <seqüência- de-declarações-de-parâmetros> é uma seqüência de
[var] <seqüência-de-parâmetros> : <tipo-de-dado>
separadas por ponto e vírgula. A presença (opcional) da palavra-chave var indica passagem de parâmetros por referência; caso contrário, a passagem será por valor.
Por sua vez, <seqüência-de-parâmetros> é uma seqüência de nomes de parâmetros (também obedecem a mesma regra de nomenclatura de variáveis) separados por vírgulas.
www.portalgigaweb.com.br Página
Instituto Federal de Educação, Ciência e Tecnologia
A atual versão do VisuAlg permite recursão, isto é, a possibilidade de que um subprograma possa chamar a si mesmo. A função do exemplo abaixo calcula recursivamente o fatorial do número inteiro que recebe como parâmetro:
funcao fatorial (v: inteiro): inteiro inicio se v <= 2 entao retorne v senao retorne v * fatorial(v-1) fimse fimfuncao
Em Pascal, é permitido o aninhamento de subprogramas, isto é, cada subprograma também pode ter seus próprios subprogramas. No entanto, esta característica dificulta a elaboração dos compiladores e, na prática, não é muito importante. Por este motivo, ela não é permitida na maioria das linguagens de programação (como C, por exemplo), e o VisuAlg não a implementa.
O VisuAlg implementa algumas extensões às linguagens "tradicionais" de programação, com o intuito principal de ajudar o seu uso como ferramenta de ensino. Elas são mostradas a seguir.
Comando Aleatório
Muitas vezes a digitação de dados para o teste de um programa torna-se uma tarefa entediante. Com o uso do comando aleatorio do VisuAlg, sempre que um comando leia for encontrado, a digitação de valores numéricos e/ou caracteres é substituída por uma geração aleatória. Este comando não afeta a leitura de variáveis lógicas: com certeza, uma coisa pouco usual em programação...
Este comando tem as seguintes sintaxes:
aleatorio [on]
Ativa a geração de valores aleatórios que substituem a digitação de dados. A palavra-chave on é opcional. A faixa padrão de valores gerados é de 0 a 100 inclusive. Para a geração de dados do tipo caractere, não há uma faixa pré- estabelecida: os dados gerados serão sempre strings de 5 letras maiúsculas.
aleatorio [, _<valor
_ ]
Ativa a geração de dados numéricos aleatórios estabelecendo uma faixa de valores mínimos e máximos. Se apenas < valor1> for fornecido, a faixa será de 0 a inclusive; caso contrário, a faixa será de a inclusive. Se for menor que , o VisuAlg os trocará para que a faixa fique correta. Importante: e devem ser constantes numéricas , e não expressões. aleatorio off (^) Desativa a geração de valores aleatórios. A palavra-chave off é obrigatória.
Comando Arquivo
Muitas vezes é necessário repetir os testes de um programa com uma série igual de dados. Para casos como este, o VisuAlg permite o armazenamento de dados em um arquivo-texto, obtendo deles os dados ao executar os comandos leia. Esta característica funciona da seguinte maneira:
- Se não existir o arquivo com nome especificado, o VisuAlg fará uma leitura de dados através da digitação, armazenando os dados lidos neste arquivo, na ordem em que forem fornecidos.
- Se o arquivo existir , o VisuAlg obterá os dados deste arquivo até chegar ao seu fim. Daí em diante, fará as leituras de dados através da digitação.
- Somente um comando arquivo pode ser empregado em cada pseudocódigo, e ele deverá estar na seção de declarações (dependendo do "sucesso" desta característica, em futuras versões ela poderá ser melhorada...).
- Caso não seja fornecido um caminho, o VisuAlg irá procurar este arquivo na pasta de trabalho corrente (geralmente, é a pasta onde o programa VISUALG.EXE está). Este comando não prevê uma extensão padrão; portanto, a especificação do nome do arquivo deve ser completa, inclusive com sua extensão (por exemplo, .txt, .dat, etc.).
A sintaxe do comando é:
www.portalgigaweb.com.br Página
Instituto Federal de Educação, Ciência e Tecnologia
arquivo <nome-de-arquivo>
<nome-de-arquivo> é uma constante caractere (entre aspas duplas). Veja o exemplo a seguir:
algoritmo "lendo do arquivo" arquivo "teste.txt" var x,y: inteiro inicio para x de 1 ate 5 faca leia (y) fimpara fimalgoritmo
Comando Timer
Embora o VisuAlg seja um interpretador de pseudocódigo, seu desempenho é muito bom: o tempo gasto para interpretar cada linha digitada é apenas uma fração de segundo. Entretanto, por motivos educacionais, pode ser conveniente exibir o fluxo de execução do pseudocódigo comando por comando, em "câmera lenta". O comando timer serve para este propósito: insere um atraso (que pode ser especificado) antes da execução de cada linha. Além disso, realça em fundo azul o comando que está sendo executado, da mesma forma que na execução passo a passo.
Sua sintaxe é a seguinte:
timer on Ativa o timer.
timer <tempo-de-atraso>
Ativa o timer estabelecendo seu tempo de atraso em milissegundos. O valor padrão é 500, que equivale a meio segundo. O argumento <tempo-de-atraso> deve ser uma constante inteira com valor entre 0 e 10000. Valores menores que 0 são corrigidos para 0, e maiores que 10000 para 10000. timer off Desativa o timer.
Ao longo do pseudocódigo, pode haver vários comandos timer. Todos eles devem estar na seção de comandos. Uma vez ativado, o atraso na execução dos comandos será mantido até se chegar ao final do pseudocódigo ou até ser encontrado um comando timer off.
Comandos de Depuração
Nenhum ambiente de desenvolvimento está completo se não houver a possibilidade de se inserir pontos de interrupção ( breakpoints ) no pseudocódigo para fins de depuração. VisuAlg implementa dois comandos que auxiliam a depuração ou análise de um pseudocódigo: o comando pausa e o comando debug.
Comando Pausa
Sua sintaxe é simplesmente:
pausa
Este comando insere uma interrupção incondicional no pseudocódigo. Quando ele é encontrado, o VisuAlg pára a execução do pseudocódigo e espera alguma ação do programador. Neste momento, é possível: analisar os valores das variáveis ou das saídas produzidas até o momento; executar o pseudocódigo passo a passo (com F8); prosseguir sua execução normalmente (com F9); ou simplesmente terminá-lo (com Ctrl-F2). Com exceção da alteração do texto do pseudocódigo, todas as funções do VisuAlg estão disponíveis.
Comando Debug
Sua sintaxe é:
debug < expressão-lógica >
www.portalgigaweb.com.br Página
Instituto Federal de Educação, Ciência e Tecnologia
alg - Insere a linha algoritmo e pede a digitação do seu nome.
algoritmo "*"
arq - Insere o comando arquivo e pede a digitação do seu nome.
arquivo "*"
cof, con - Inserem os comandos cronometro off ou cronometro on, respectivamente.
dcc - Insere uma declaração de variáveis caracteres.
var * : caractere
dcl - Insere uma declaração de variáveis lógicas.
var * : logico
dcr - Insere uma declaração de variáveis reais.
var * : real
deb - Insere o comando debug.
eof, eon - Inserem os comandos eco off ou eco on, respectivamente.
esc - Insere o comando escreva.
escl - Insere o comando escolha (sem a cláusula outrocaso).
escolha * caso fimescolha
esco - Insere o comando escolha (com a cláusula outrocaso).
escolha * caso outrocaso fimescolha
enq - Insere o comando enquanto.
enquanto * faca fimenquanto
fal - Insere a linha fimalgoritmo.
ini - Insere a linha inicio.
int - Insere o comando interrompa.
lep - Insere o comando leia.
leia (*)
par - Insere o comando para.
para * de 1 ate faca fimpara
www.portalgigaweb.com.br Página
Instituto Federal de Educação, Ciência e Tecnologia
parp - Insere o comando para com passo.
para * de ate passo faca fimpara
rep - Insere o comando repita.
repita
ate
repf - Insere o comando repita com fimrepita.
repita
fimrepita
see - Insere o comando se sem a alternativa senao.
se * entao fimse
ses - Insere o comando se completo.
se * entao senao fimse
tim - Insere os comandos timer on e timer off.
timer on
timer off
tof, ton - Inserem os comandos timer on ou timer off, respectivamente.
Sugestão de Digitação
A sugestão de digitação é disponibilizada através das teclas Ctrl-J. Basta começar a digitação de uma palavra e teclar Ctrl-J para que o VisuAlg mostre uma lista com sugestões de palavras-chave que completam o que foi digitado. Para escolher, é necessário dar um duplo-clique sobre a opção desejada, ou então selecioná-la com as setas e teclar Enter. Se o usuário continua escrevendo depois que o VisuAlg apresentou a lista de sugestões, o programa continuará procurando palavras que ainda complementem o que foi digitado. Ao se teclar Esc ou clicar "fora da lista", ela desaparece.
