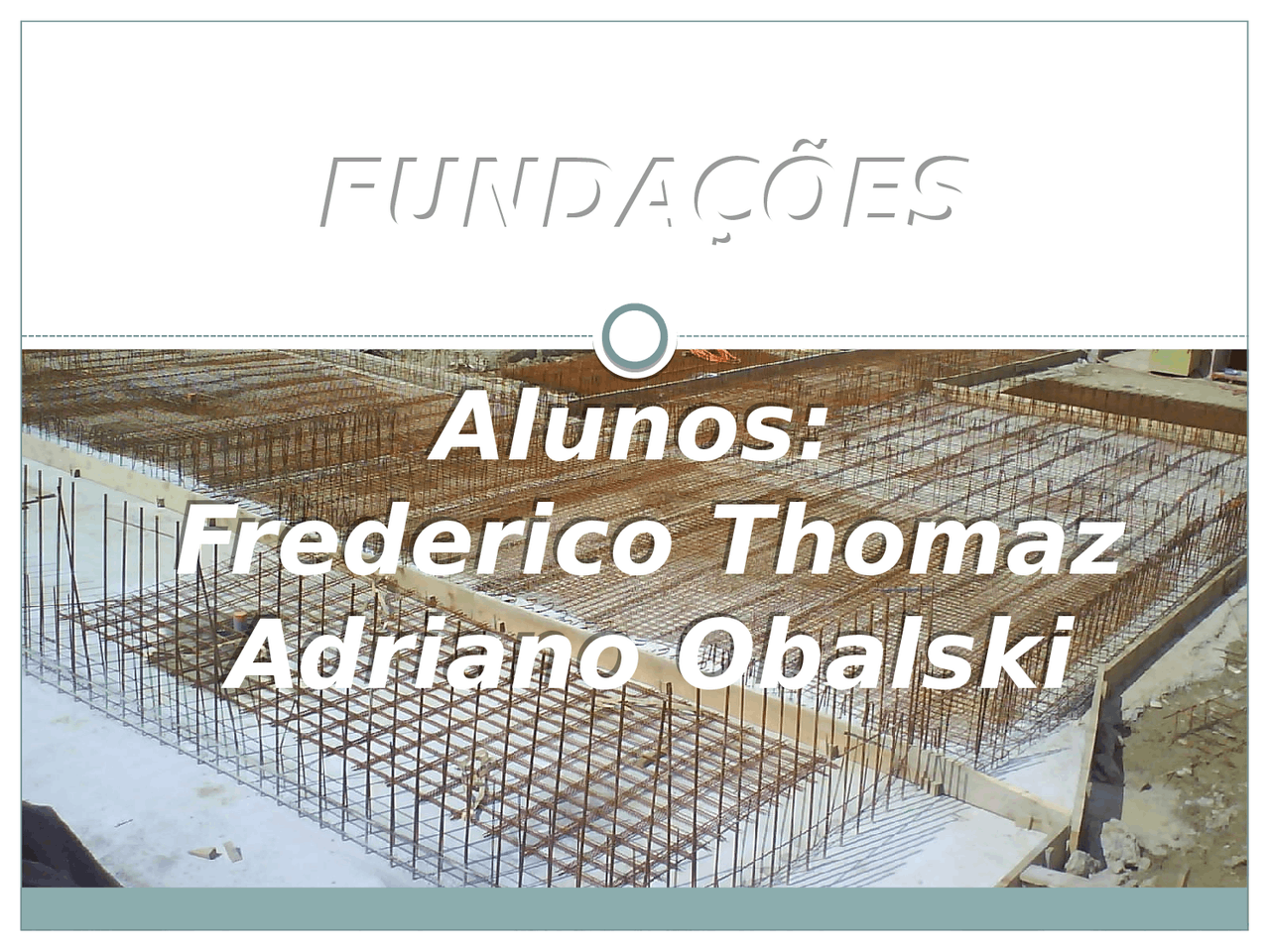

FUNDAÇÕES

Alunos:

Frederico Thomaz

Adriano Obalski

FUNDAÇÕES

Alunos:

Frederico Thomaz

Adriano Obalski

DEFINIÇÃO

 (^) O sistema de fundações é formado pelo elemento estrutural do edifício que fica abaixo do solo (podendo ser constituído por bloco, estaca ou tubulão, por exemplo) e o maciço de solo envolvente sob a base e ao longo do fuste.

Fundação superficial Também chamada de fundação rasa ou direta, transmite a carga do edifício ao terreno através das pressões distribuídas sob a base da fundação. As fundações superficiais estão assentadas a uma profundidade de até duas vezes a sua menor dimensão em planta.

Os principais tipos de fundação superficial

 (^) BLOCO - é o elemento de fundação de concreto simples, dimensionado de maneira que as tensões de tração nele produzidas possam ser resistidas pelo concreto, sem necessidade de armadura.  (^) SAPATA - é um elemento de fundação de concreto armado, de altura menor que o bloco, utilizando armadura para resistir a esforços de tração.  (^) VIGA DE FUNDAÇÃO - é um elemento que recebe pilares alinhados, geralmente de concreto armado; pode ter seção transversal tipo bloco, sem armadura transversal, sendo chamada de baldrame.  (^) GRELHA - elemento de fundação constituído por um conjunto de vigas que se cruzam nos pilares.  (^) RADIER - elemento de fundação que recebe todos os pilares da obra.

Fundação profunda São aquelas em que a carga é transmitida ao terreno através de sua base (resistência de ponta) e/ou superfície lateral (resistência de atrito). As fundações profundas estão assentadas a uma profundidade maior que duas vezes a sua menor dimensão em planta.

Os principais tipos de fundação profunda

 (^) ESTACA - elemento de fundação executado com auxílio de ferramentas ou equipamentos, execução esta que pode ser por cravação a percussão, prensagem, vibração ou por escavação. São elas:  (^) ESTACAS PRÉ-MOLDADAS - Caracterizam-se por serem cravadas no terreno, podendo-se utilizar os seguintes métodos:

_1. Percussão;

2. Prensagem;
3. Vibração._

Estacas moldadas in loco com tubo de revestimento

 (^) Estacas Tipo Franki - Estaca de concreto armado moldada in loco que emprega um tubo de revestimento com ponta fechada, de modo que não há limitação de profundidade devido à presença de água do subsolo.  (^) Estacas Tipo Strauss - Elemento de fundação escavado mecanicamente, com o emprego de uma camisa metálica recuperável, que define o diâmetro das estacas.

Estacas moldadas in loco escavadas mecanicamente

 (^) Hélice Contínua - Estaca de concreto moldada in loco, executada através de um equipamento que possui um trado helicoidal contínuo, que retira o solo conforme se realiza a escavação, e injeta o concreto simultaneamente, utilizando a haste central desse mesmo trado.  (^) Estacas-Raiz - Estacas escavadas com perfuratriz, executadas com equipamento de rotação ou rotopercussão com circulação de água, lama bentonítica ou ar comprimido.  (^) Estaca barrete - Estacas escavadas com uso de lama bentonítica, executadas com equipamentos de grande porte, como o “clam-shell”.

Tipos e características dos Tubulões São eles:  (^) TUBULÃO A CÉU ABERTO Escavada manualmente, não pode ser executado abaixo do nível d’água.  (^) TUBULÃO A AR COMPRIMIDO Utilizado em terrenos que apresentam dificuldade de empregar escavação mecânica ou cravação de estacas, como em áreas com alta densidade de matacões, lençóis d’água elevados ou cotas insuficiente entre o terreno e o apoio da fundação.

Análise de custo das fundações

profundas

Considerando uma escala relativa de custos da utilização de fundações profundas,  (^) podemos, de um modo genérico, afirmar que:  (^) a estaca pré-moldada é uma das soluções mais econômicas;  (^) a estaca tipo hélice já foi considerada de custo elevado porém, devido a sua alta produtividade e ao aumento da demanda, houve uma progressiva redução de custos ao longo dos anos;  (^) a estaca Franki é considerada mais custosa que as estacas anteriores (pré-moldada e hélice), porém de custo inferior a estaca raiz;  (^) a estaca do tipo raiz apresenta alto custo;  (^) O tubulão é uma solução viável quando utilizado acima do nível d’água e com pequenas profundidades, de 4 a 6 m.
