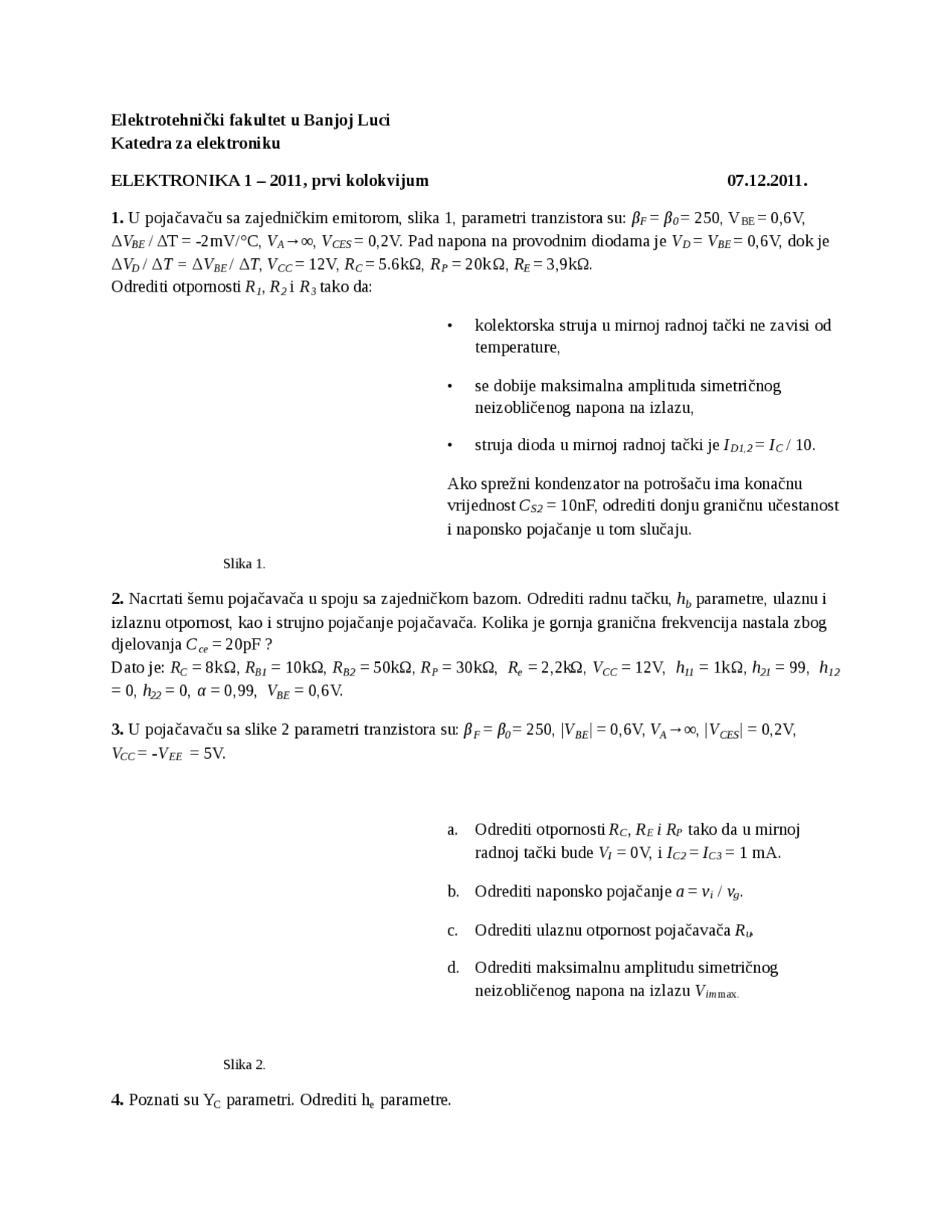

Elektrotehnički fakultet u Banjoj Luci
Katedra za elektroniku
ELEKTRONIKA 1 – 2011, prvi kolokvijum 07.12.2011.
1. U pojačavaču sa zajedničkim emitorom, slika 1, parametri tranzistora su: βF = β0 = 250, VBE = 0,6V,
ΔVBE / ΔT = -2mV/°C, VA→∞, VCES = 0,2V. Pad napona na provodnim diodama je VD = VBE = 0,6V, dok je
ΔVD / ΔT = ΔVBE / ΔT, VCC = 12V, RC = 5.6k, RP = 20k, RE = 3,9k.
Odrediti otpornosti R1, R2 i R3 tako da:
kolektorska struja u mirnoj radnoj tački ne zavisi od
temperature,
se dobije maksimalna amplituda simetričnog
neizobličenog napona na izlazu,
struja dioda u mirnoj radnoj tački je ID1,2
= IC / 10.
Ako sprežni kondenzator na potrošaču ima konačnu
vrijednost CS2 = 10nF, odrediti donju graničnu učestanost
i naponsko pojačanje u tom slučaju.
Slika 1.
2. Nacrtati šemu pojačavača u spoju sa zajedničkom bazom. Odrediti radnu tačku, hb parametre, ulaznu i
izlaznu otpornost, kao i strujno pojačanje pojačavača. Kolika je gornja granična frekvencija nastala zbog
djelovanja Cce = 20pF ?
Dato je: RC = 8k, RB1 = 10k, RB2 = 50k, RP = 30k, Re = 2,2k, VCC = 12V, h11 = 1k, h21 = 99, h12
= 0, h22 = 0, α = 0,99, VBE = 0,6V.
3. U pojačavaču sa slike 2 parametri tranzistora su: βF = β0 = 250, |VBE| = 0,6V, VA→∞, |VCES| = 0,2V,
VCC = -VEE = 5V.
a. Odrediti otpornosti RC, R E i RP tako da u mirnoj
radnoj tački bude VI = 0V, i IC2 = IC3 = 1 mA.
b. Odrediti naponsko pojačanje a = vi / vg.
c. Odrediti ulaznu otpornost pojačavača Ru.
d. Odrediti maksimalnu amplitudu simetričnog
neizobličenog napona na izlazu Vim max.
Slika 2.
4. Poznati su YC parametri. Odrediti he parametre.
pf2

Delimični pregled teksta

Preuzmite EL1 prvikol 07122011 i više Ispiti u PDF od Elektronika samo na Docsity!

Elektrotehnički fakultet u Banjoj Luci Katedra za elektroniku

ELEKTRONIKA 1 – 2011, prvi kolokvijum 07.12.2011.

1. U pojačavaču sa zajedničkim emitorom, slika 1, parametri tranzistora su: βF = β 0 = 250, V (^) BE = 0,6V, Δ VBE / ΔT = -2mV/°C, V (^) A →∞, V (^) CES = 0,2V. Pad napona na provodnim diodama je V (^) D = V (^) BE = 0,6V, dok je Δ VD / Δ T = Δ V (^) BE / Δ T , V (^) CC = 12V, R (^) C = 5.6kΩ, R (^) P = 20kΩ, RE = 3,9kΩ. Odrediti otpornosti R 1 , R 2 i R 3 tako da:

  • kolektorska struja u mirnoj radnoj tački ne zavisi od temperature,
  • se dobije maksimalna amplituda simetričnog neizobličenog napona na izlazu,
  • struja dioda u mirnoj radnoj tački je I (^) D1,2 = I (^) C / 10.

Ako sprežni kondenzator na potrošaču ima konačnu vrijednost C (^) S2 = 10nF, odrediti donju graničnu učestanost i naponsko pojačanje u tom slučaju. Slika 1.

2. Nacrtati šemu pojačavača u spoju sa zajedničkom bazom. Odrediti radnu tačku, hb parametre, ulaznu i izlaznu otpornost, kao i strujno pojačanje pojačavača. Kolika je gornja granična frekvencija nastala zbog djelovanja C (^) ce = 20pF? Dato je: RC = 8kΩ, RB1 = 10kΩ, R (^) B2 = 50kΩ, R (^) P = 30kΩ, Re = 2,2kΩ, V (^) CC = 12V, h 11 = 1kΩ, h 21 = 99, h (^12) = 0, h 22 = 0, α = 0,99, VBE = 0,6V. 3. U pojačavaču sa slike 2 parametri tranzistora su: β (^) F = β 0 = 250, | V (^) BE | = 0,6V, V (^) A →∞, | V (^) CES| = 0,2V, VCC = - V (^) EE = 5V.

a. Odrediti otpornosti R (^) C , R (^) E i RP tako da u mirnoj radnoj tački bude VI = 0V, i I (^) C2 = I (^) C3 = 1 mA.

b. Odrediti naponsko pojačanje a = v (^) i / vg.

c. Odrediti ulaznu otpornost pojačavača R (^) u.

d. Odrediti maksimalnu amplitudu simetričnog neizobličenog napona na izlazu V (^) im max.

Slika 2.

4. Poznati su YC parametri. Odrediti he parametre.

Kolokvijum traje 135 minuta.
