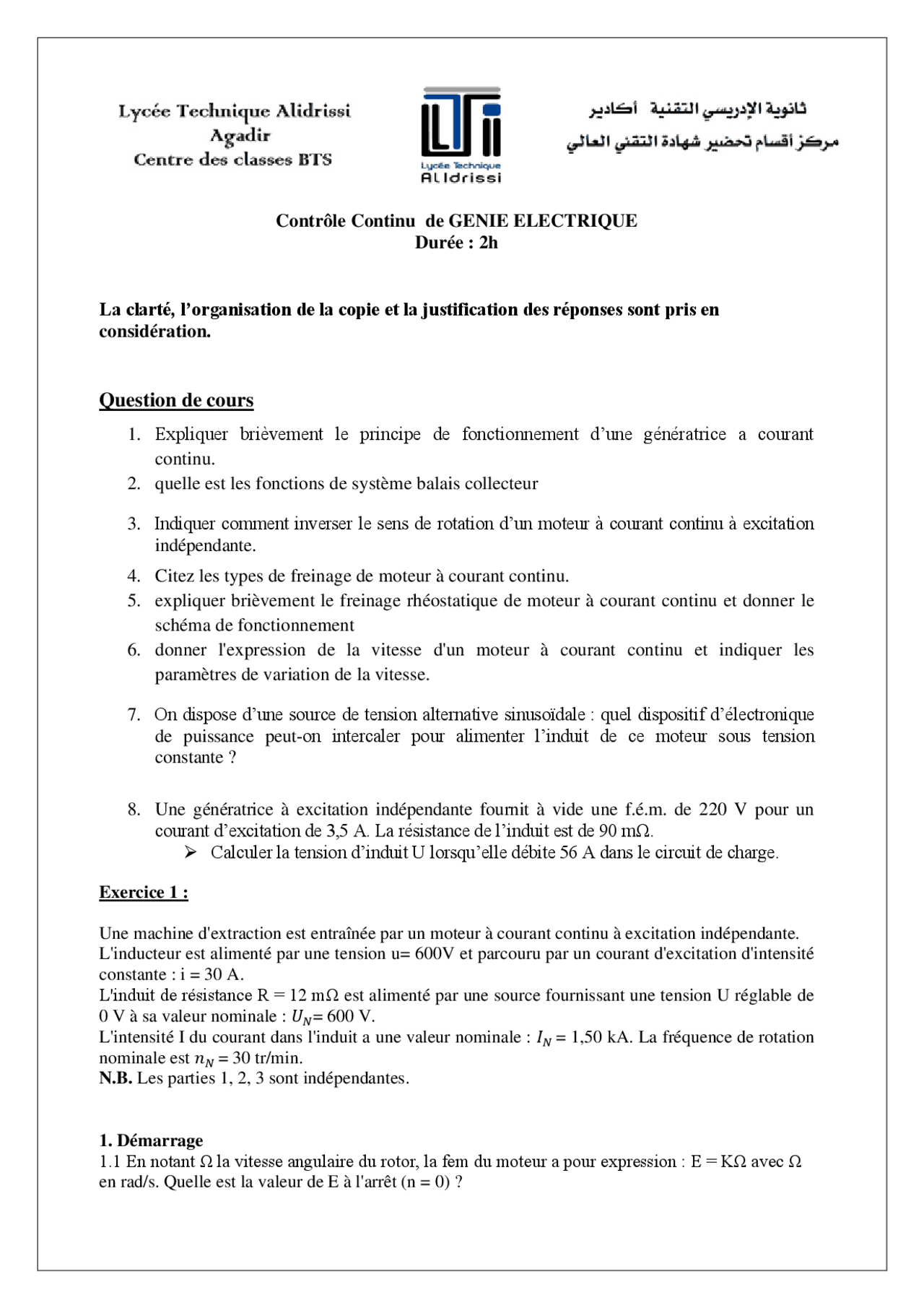

Contrôle Continu de GENIE ELECTRIQUE
Durée : 2h
La clarté, l’organisation de la copie et la justification des réponses sont pris en
considération.
Question de cours
1. Expliquer brièvement le principe de fonctionnement d’une génératrice a courant
continu.
2. quelle est les fonctions de système balais collecteur
3. Indiquer comment inverser le sens de rotation d’un moteur à courant continu à excitation
indépendante.
4. Citez les types de freinage de moteur à courant continu.
5. expliquer brièvement le freinage rhéostatique de moteur à courant continu et donner le
schéma de fonctionnement
6. donner l'expression de la vitesse d'un moteur à courant continu et indiquer les
paramètres de variation de la vitesse.
7. On dispose d’une source de tension alternative sinusoïdale : quel dispositif d’électronique
de puissance peut-on intercaler pour alimenter l’induit de ce moteur sous tension
constante ?
8. Une génératrice à excitation indépendante fournit à vide une f.é.m. de 220 V pour un
courant d’excitation de 3,5 A. La résistance de l’induit est de 90 mΩ.
➢ Calculer la tension d’induit U lorsqu’elle débite 56 A dans le circuit de charge.
Exercice 1 :
Une machine d'extraction est entraînée par un moteur à courant continu à excitation indépendante.
L'inducteur est alimenté par une tension u= 600V et parcouru par un courant d'excitation d'intensité
constante : i = 30 A.
L'induit de résistance R = 12 mΩ est alimenté par une source fournissant une tension U réglable de
0 V à sa valeur nominale : 𝑈𝑁= 600 V.
L'intensité I du courant dans l'induit a une valeur nominale : 𝐼𝑁 = 1,50 kA. La fréquence de rotation
nominale est 𝑛𝑁 = 30 tr/min.
N.B. Les parties 1, 2, 3 sont indépendantes.
1. Démarrage
1.1 En notant Ω la vitesse angulaire du rotor, la fem du moteur a pour expression : E = KΩ avec Ω
en rad/s. Quelle est la valeur de E à l'arrêt (n = 0) ?
