PROBLEMES D’ELECTRÒNICA ENGINYERIA INFORMÀTICA
TEMA 2: LLEIS BÀSIQUES DE L’ANÀLISI DE CIRCUITS

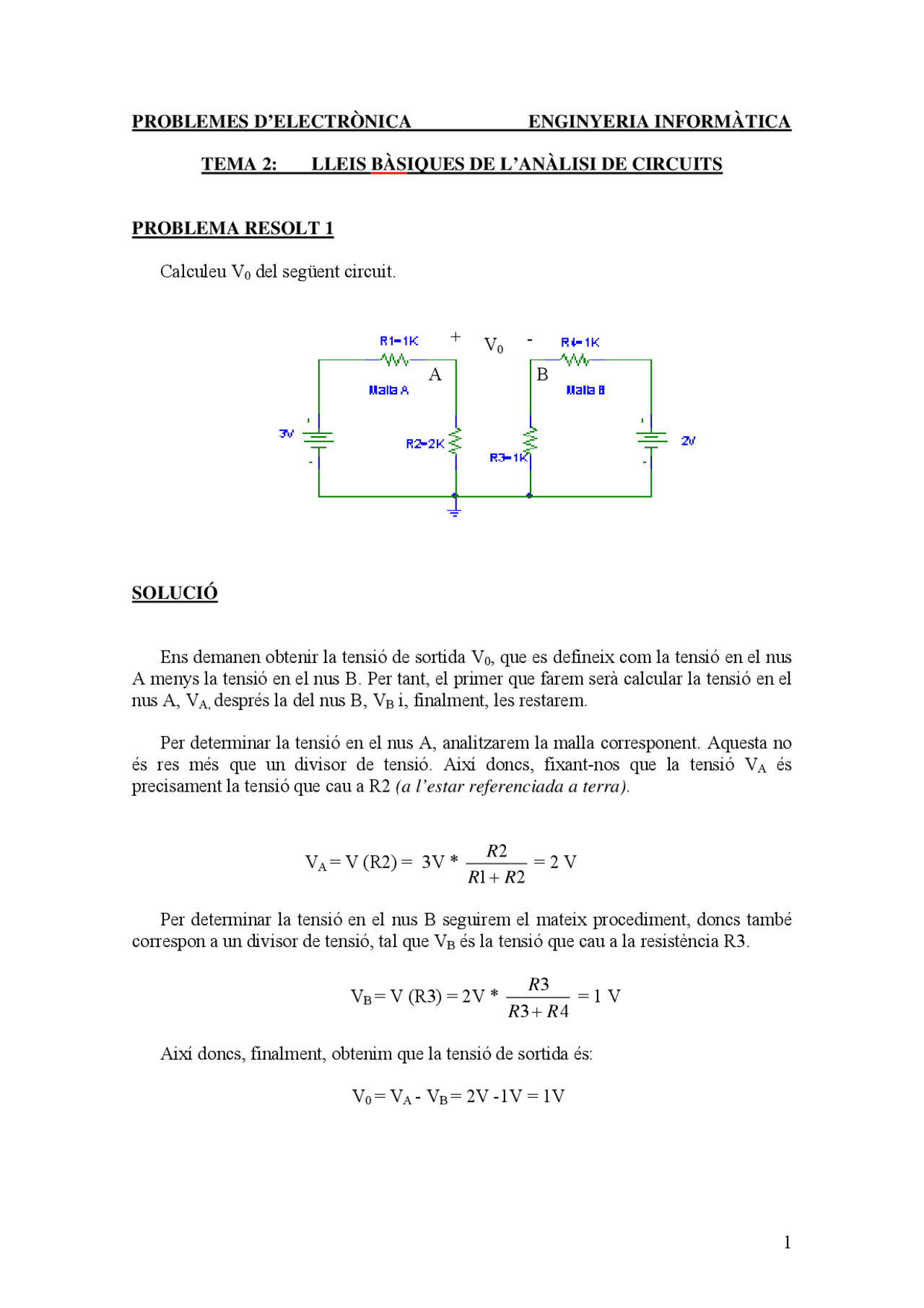

PROBLEMA RESOLT 1
Calculeu V0 del següent circuit.
SOLUCIÓ
Ens demanen obtenir la tensió de sortida V0, que es defineix com la tensió en el nus
A menys la tensió en el nus B. Per tant, el primer que farem serà calcular la tensió en el
nus A, VA, després la del nus B, VB i, finalment, les restarem.
Per determinar la tensió en el nus A, analitzarem la malla corresponent. Aquesta no
és res més que un divisor de tensió. Així doncs, fixant-nos que la tensió VA és
precisament la tensió que cau a R2 (a l’estar referenciada a terra).
VA = V (R2) = 3V * 21
2
RR
R
+ = 2 V
Per determinar la tensió en el nus B seguirem el mateix procediment, doncs també
correspon a un divisor de tensió, tal que VB és la tensió que cau a la resistència R3.
VB = V (R3) = 2V * 43
3
R
R
R
+
= 1 V
Així doncs, finalment, obtenim que la tensió de sortida és:
V0 = VA - VB = 2V -1V = 1V
A B
V0
+ -
