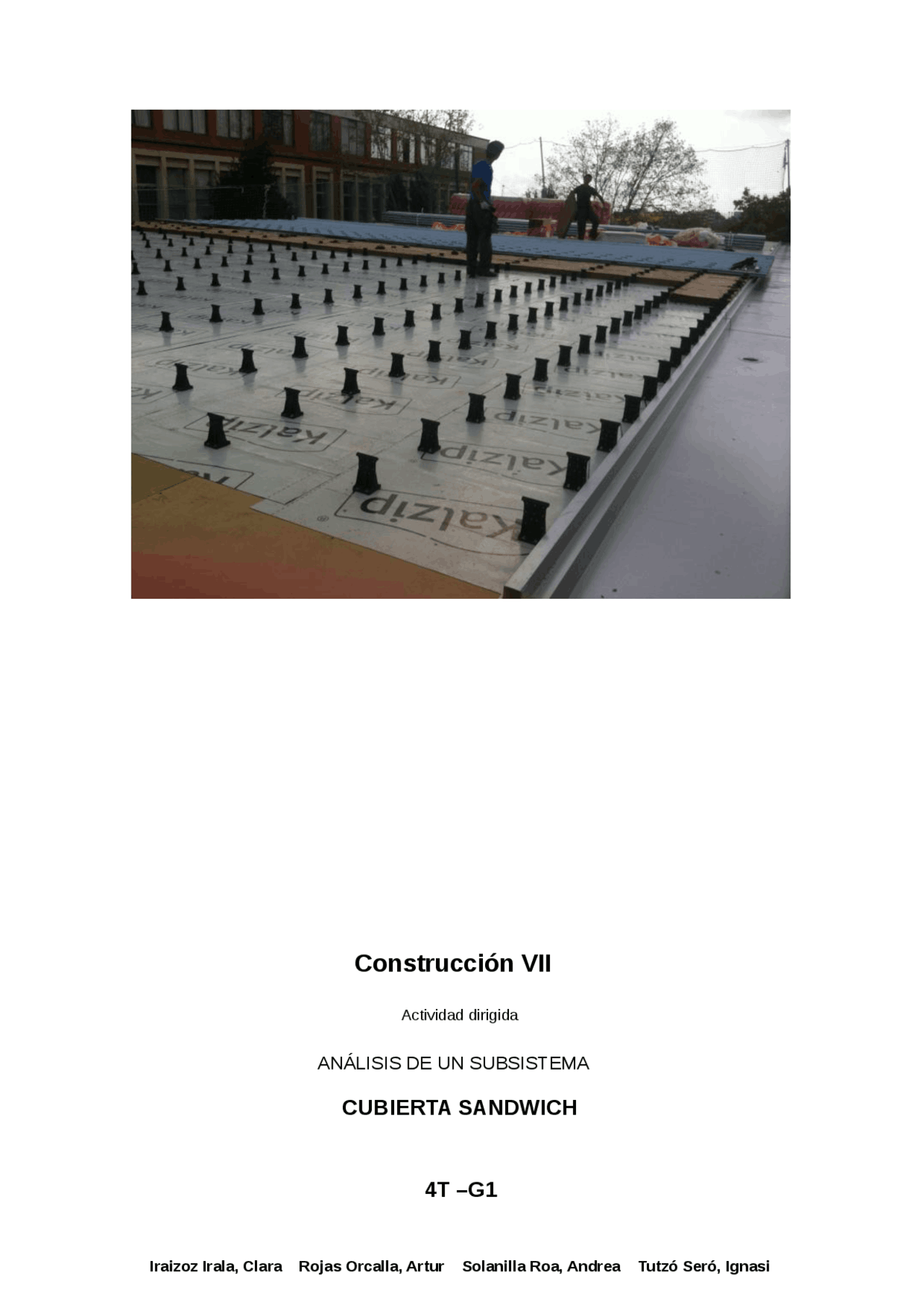

Construcción VII

Actividad dirigida

ANÁLISIS DE UN SUBSISTEMA

CUBIERTA SANDWICH

4T –G

Iraizoz Irala, Clara Rojas Orcalla, Artur Solanilla Roa, Andrea Tutzó Seró, Ignasi

ÍNDICE:

1. Descripción de los elementos que conforman el sistema.

2. Identificación de los elementos según si son reemplazables o permanentes.

3. Funciones a las que da respuesta la cubierta sándwich.

4. Normativas aplicables a la cubierta

5. Definición del grado de estandarización y modulación del sistema.

6. Análisis del grado de accesibilidad y control de los distintos elementos,

según su colocación.

7. Fase de ejecución

4 Carril Duo-Plus: fijado a este aislante térmico con ayuda de elementos de fijación adecuados y homologados. El carril tiene la misión de distribuir el esfuerzo externo desde el clip al aislante hacia la infraestructura situada debajo y también sirve de superficie de montaje para los clips de aluminio. El espesor del aislante cumple los requisitos del aislamiento térmico (valor U de conductividad térmica) y depende del número de clips (véase el gráfico siguiente).

5 Clip Duo-Plus: El número de clips depende del esfuerzo externo y de la capacidad portante, y está relacionado con el proyecto, igual que el dimensionamiento de los perfiles trapezoidales de acero.

Elementos de fijación: SFS intec SD2-S16-6.0 x L

6 Aislamiento mineral de alta densidad: con una capa exterior muy comprimida según

DIN EN 13162.

Aislamiento mineral

Tipo de aplicación WD de conformidad con 18165 Euroclase 1 según DIN EN 13501 Grupo de conductividad térmica (WLG) 040 Resistencia a la compresión: δ 10 ≥ 70 kN/m 2 Espesor: 100 mm Kalzip: aislante térmico, blando y comprimible.

7 Bandejas perfiladas de aluminio:

2. Identificación de los elementos según si son reemplazables o

permanentes.

ELEMENTO % REEMPLAZABLE

Chapa de acero trapezoidal 10%

Barrera de vapor 20%

Aislamiento térmico rígido 25%

Carril Duo-Plus 50%

Clip Duo-Plus 75%

Aislamiento mineral Kalzip 75%

Bandejas perfiladas de aluminio 100%

3. Funciones a las que da respuesta la cubierta sándwich.

La cubierta sándwich Kalzip Duo resuelve los requisitos básicos de cubierta plana no transitable y inclinada. Su diseño a demás proporciona un alto nivel de aislamiento térmico, un sistema ligero (capacitado para salvar grandes luces), flexibilidad y adaptación a diversas formas de cubiertas, espesores de aislamiento variables, altas velocidades de instalación gracias a sus componentes prefabricados, funcionales e integrados. Resulta una solución adecuada para todas las formas de cubierta y pendientes desde 1,5 grados y para todas las infraestructuras y estructuras portantes, presentando una gran flexibilidad y capacidad de adaptación a construcciones industriales, privadas y públicas, siempre con la misma planificación con independencia del proyecto, la geometría y el tamaño del edificio.

Su elevada resistencia a la tracción y escaso peso muerto, lao hacen muy adecuada para cubrir grandes luces y para la rehabilitación de cubiertas antiguas.

• Duración contrastada de la aleación de aluminio resistente a la corrosión.
• Las cargas de compresión y aspiración se absorben sin problemas de seguridad.
• La difusión de la humedad está garantizada en la zona de junta vertical; la humedad residual de la capa de aislamiento se evapora naturalmente.
• Soluciones plenamente desarrolladas al detalle para sellar huecos de cubierta, conexiones y juntas de limas.
• Incombustible, resistente a chispas y calor radiante.
• Sistema de cubierta sándwich Kalzip actúa también como conductor de rayos.

6. Análisis del grado de accesibilidad y control de los distintos elementos,

según su colocación.

Hemos podido observar que hay una relación directamente proporcional entre los elementos reemplazables, su accesibilidad y colocación, motivo por el cual, creemos que ésta tabla es también válida a la accesibilidad.

ELEMENTO % ACCESIBILIDAD

Chapa de acero trapezoidal 10%

Barrera de vapor 20%

Aislamiento térmico rígido 25%

Carril Duo-Plus 50%

Clip Duo-Plus 75%

Aislamiento mineral Kalzip 75%

Bandejas perfiladas de aluminio 100%

8. Fase ejecución.

Para el correcto funcionamiento y prestaciones de la cubierta referentes a la estanqueidad al aire y el aislamiento, es preciso dedicar una atención especial a la ejecución cuidadosa de la instalación de la estructura de cubierta. El carril DuoPlus, junto con los clips, crean una práctica solución para una instalación segura y cómoda de los elementos de montaje de las bandejas perfiladas. Tras instalar el aislante, los carriles se alinean como dicte el cálculo y se fijan con los elementos de fijación tipo SFS intec SD2-S16-6,0 x L a la subestructura formada por la base trapezoidal de acero.

A continuación se introducen manualmente los clips, ajustables al carril, alcanzando una retención segura; adaptándose a las circunstancias de cada caso en función de las dimensiones y la tolerancia del perfil. En la conexión estructural se colocan el aislamiento mineral y las bandejas, que se conectan a los clips para formar una unión

resistente mediante la máquina de cierre mecánico por presión.

Esquema: alineación carriles. L = distancia entre clips. A = distancia entre carriles = L · 0’

9. Conclusiones

Esta práctica nos ha servido de gran ayuda, facilitándonos un rápido y funcional aprendizaje, profundizando al detalle en un polivalente sistema constructivo; adaptable a diversos paramentos. Soluciones constructivas de diversa índole se pueden abordar desde diversas perspectivas con este sistema constructivo, muy modulado, de rápida ejecución y con un buen comportamiento térmico y acústico.

El mantenimiento necesario es muy limitado, ya que queda reducido a la capa de acabado/estanqueidad, y a sus escasas juntas por la capacidad del sistema para realizar piezas de gran formato.

Sistema industrializad, modulado e integrado, de rápida ejecución, reduciendo así la mano de obra, aunque esta debe ser especializada.
