Este documento explora el dimensionamiento de elementos estructurales, un aspecto crucial en la ingeniería y arquitectura. Se enfoca en el predimensionamiento de vigas, columnas, losas y muros, destacando la importancia de considerar la calidad del material y la mano de obra. Incluye fórmulas y procedimientos para el cálculo inicial, ofreciendo una guía práctica para estudiantes y profesionales en el campo de la construcción. El documento también aborda la finalidad y los objetivos del dimensionamiento estructural, resaltando su papel en la prevención de fisuras y deformaciones excesivas. Además, se mencionan recursos y materiales necesarios para llevar a cabo el proceso de dimensionamiento, como software de diseño y herramientas de cálculo. Se presentan ejemplos de aplicación de los criterios de dimensionamiento en diferentes elementos estructurales, junto con conclusiones y recomendaciones para un correcto metrado de cargas y el uso de herramientas cad.
Tipo: Ejercicios
1 / 46
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
CARRERA :
ARQUITECTURA Y URBANISMO
DOCENTE:
ING. MANUEL SHIRLEY GONZALES GARCIA
INTEGRANTES:
TEMA :
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
La dimensión de una columna depende fundamentalmente de la esbeltez y la carga que soporta. Esto implica que columnas con mucha carga o muy largas necesitarán mayores secciones.
Debido a las características de la estructura, se asume que los muros de corte serán los que absorban casi todas las fuerzas laterales cortantes generadas por el sismo. La Norma E.060 Concreto Armado indica que el ancho mínimo debe ser 0.15 mín y 0.60 m máx.
Son elementos estructurales superficiales planos, con la carga perpendicular a su plano medio, y que generalmente tienen apoyos lineales: vigas de concreto armado, vigas metálicas y/o muros portantes. Las losas no aportan rigidez lateral a la estructura. Su función ante cargas laterales es de diafragma rígido evitando que se presenten deformaciones diferenciales en los distintos puntos de un mismo nivel ocasionadas por el cortante sísmico directo.

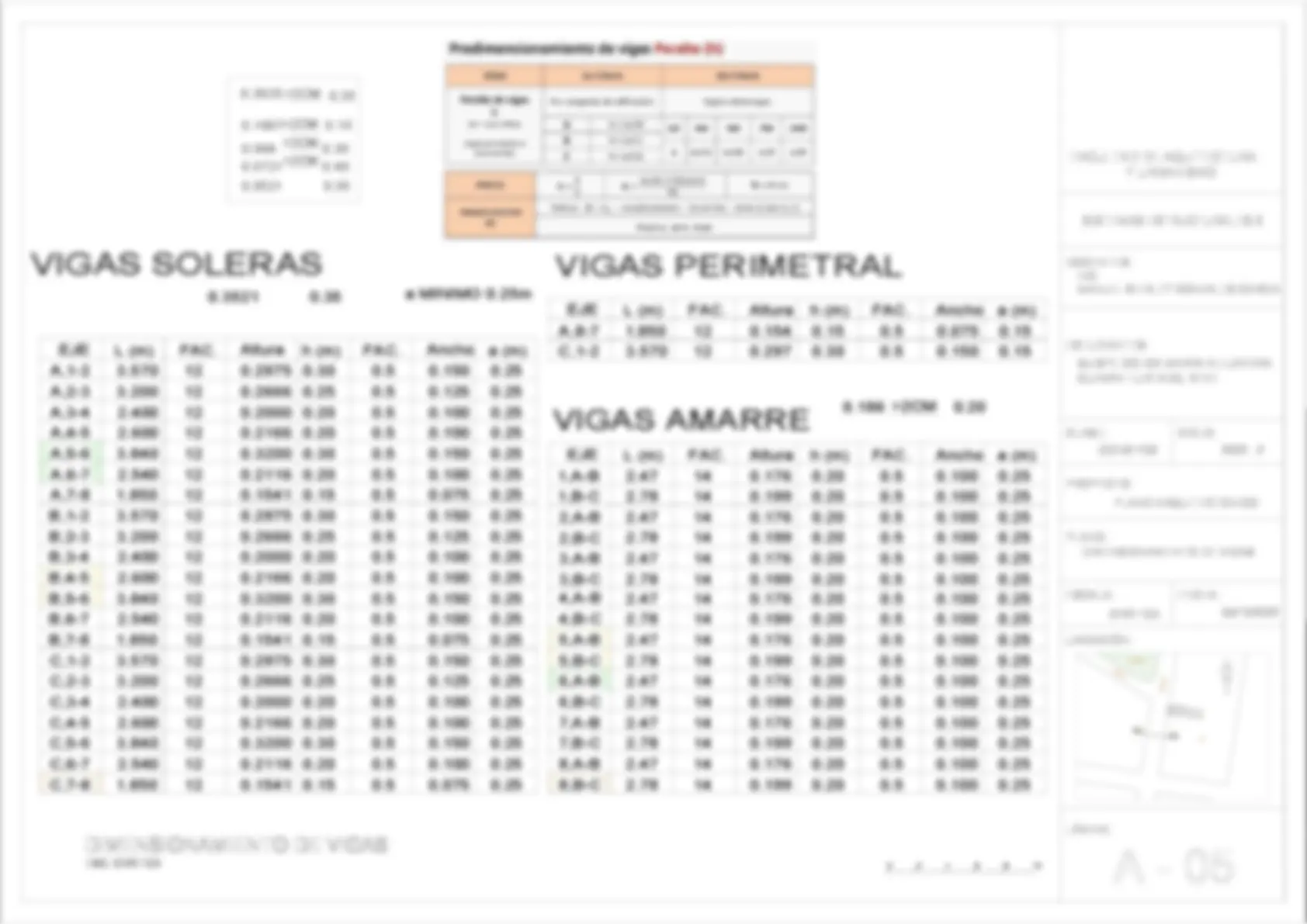

La viga es el elemento estructural utilizado para cubrir espacios, capaz de soportar el peso colocado de forma perpendicular al elemento y transportarlo lateralmente a lo largo del mismo, mediante la resistencia a las fuerzas internas de flexión y corte. En tal sentido el predimensionado de las vigas consiste en determinar las dimensiones necesarias para que el elemento sea capaz de resistir la flexión y el corte.
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES

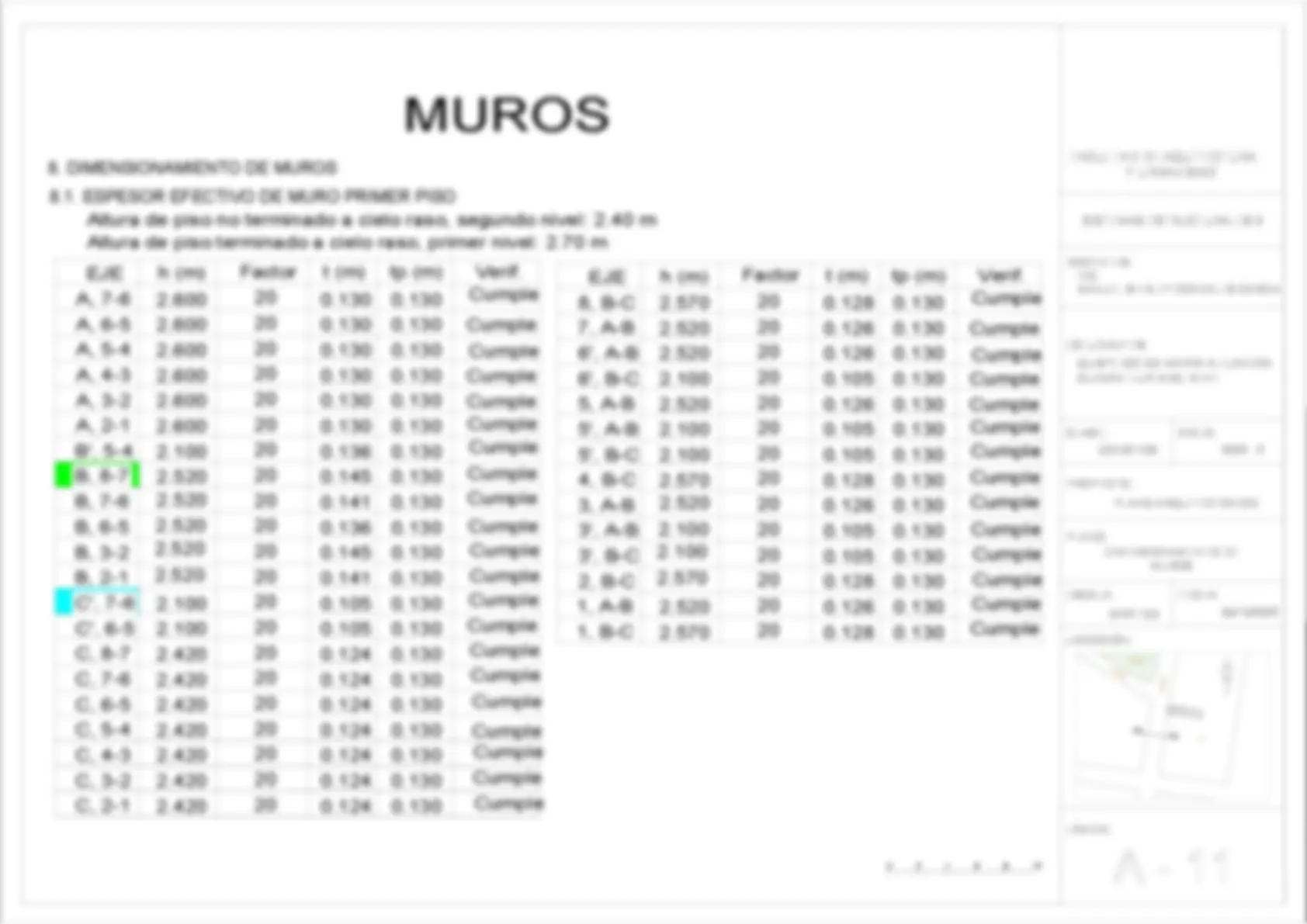

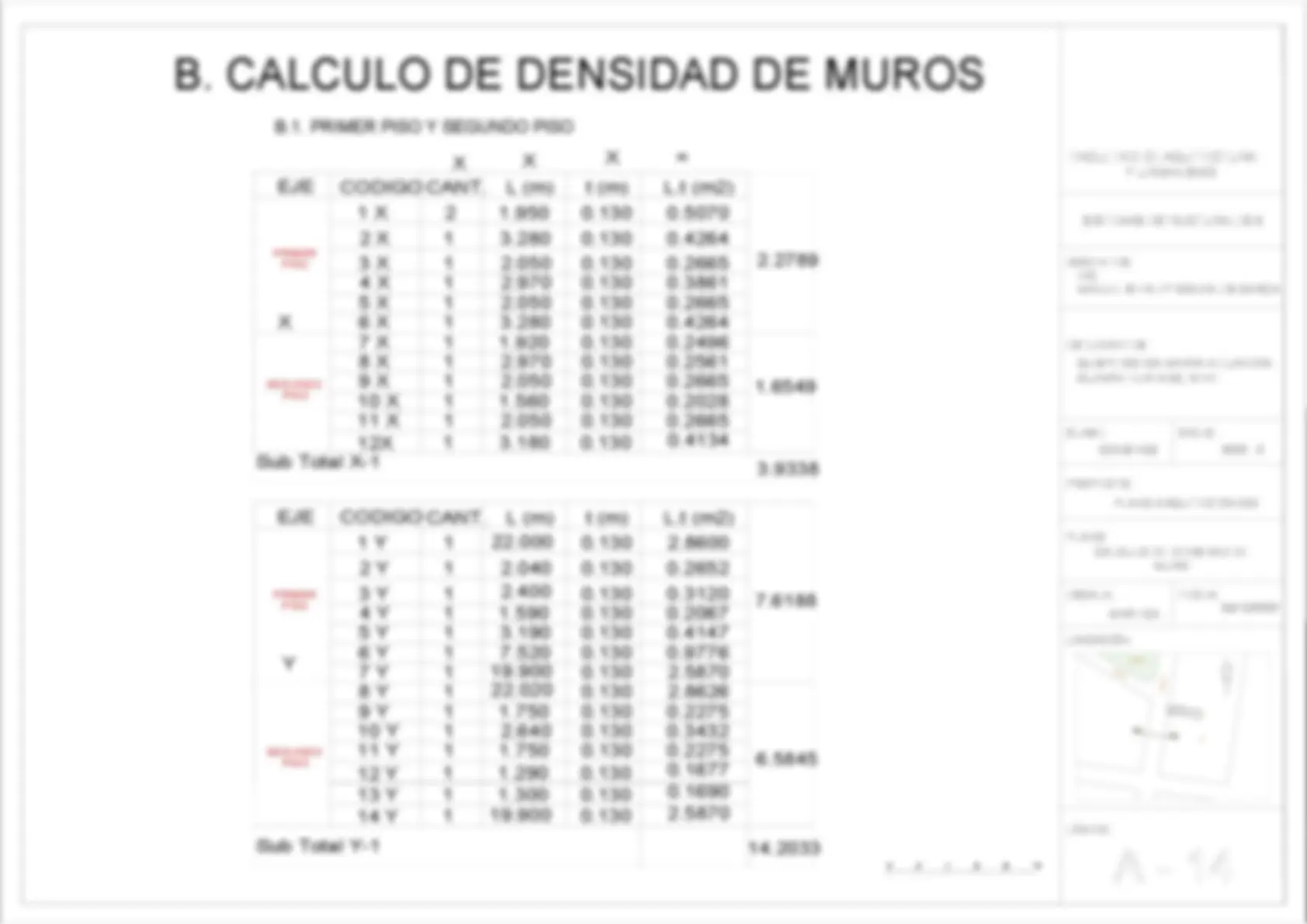

El dimensionamiento de muros se utiliza para resistir las acciones que pueden provocar fallas.Consiste en revisar secciones de prueba de los muros para determinar su estabilidad, lo que permite cambiarlas para obtener los resultados deseados.
La finalidad del dimensionamiento estructural es crucial para el diseño inicial de los componentes estructurales, revelando las restricciones y las posibilidades de los espacios.
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
El objetivo es que en el dimensionamiento nos ofrezca una idea del buen comportamiento de un elemento estructural, lo que ayuda a reducir las posibilidades de que se produzca algún tipo de fisuración, pandeo o flexión excesiva.
1. Procedimiento de dimensionamiento de losas aligeradas:
Fórmula del predimensionamiento de losas aligerada - E.
L
H
H Peralte de losas L Luz libre
25 = 0.074 m
25 = 0.111 m
H =
1ER PAÑO
H = 17m - 20m
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
H =
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
H = 17m - 20m

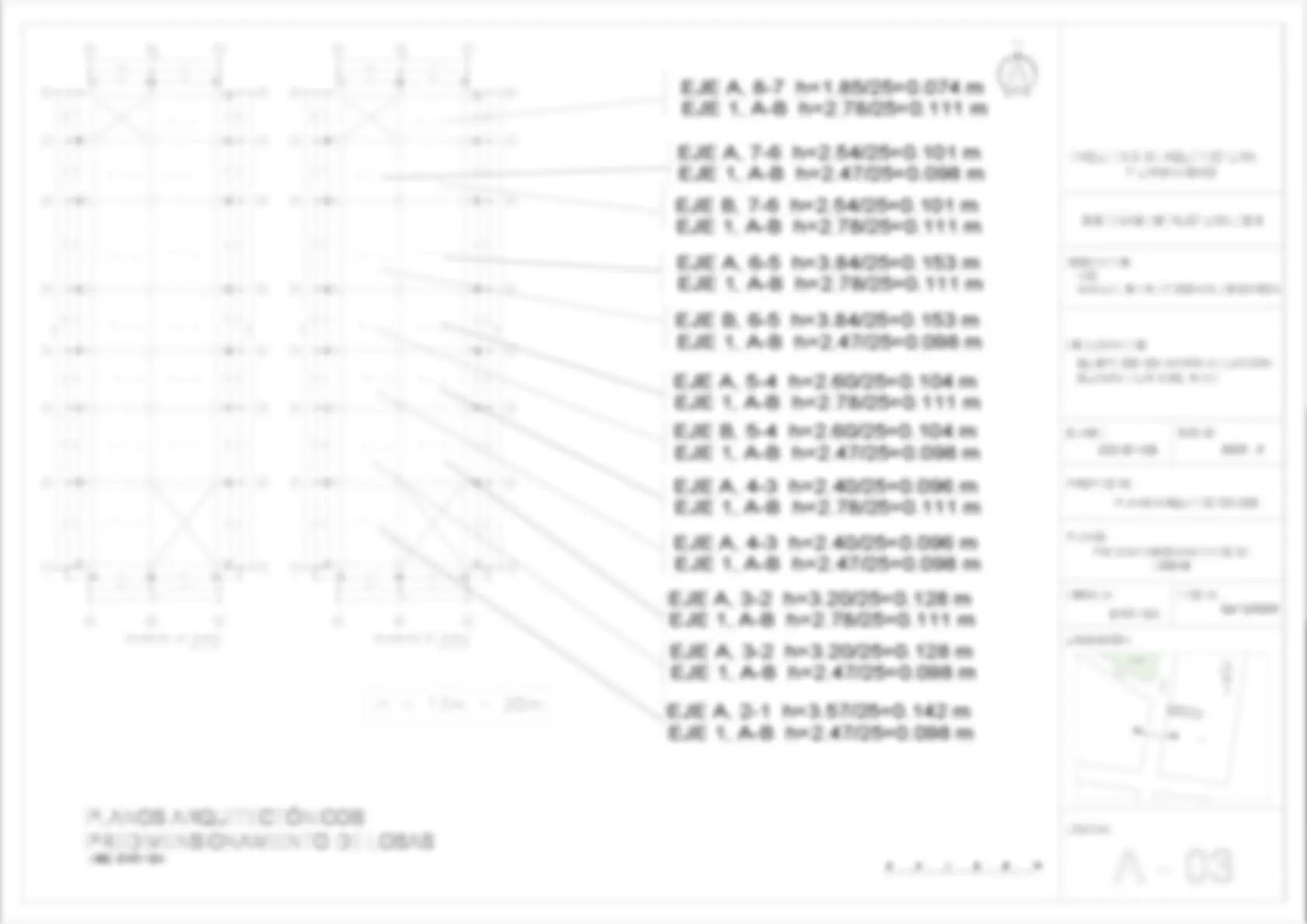

EJE A, 8-7 h=1.85/25=0.074 mEJE 1, A-B h=2.78/25=0.111 m
EJE B, 7-6 h=2.54/25=0.101 mEJE 1, A-B h=2.78/25=0.111 m
EJE A, 6-5 h=3.84/25=0.153 mEJE 1, A-B h=2.78/25=0.111 m
EJE A, 5-4 h=2.60/25=0.104 mEJE 1, A-B h=2.78/25=0.111 m
EJE A, 4-3 h=2.40/25=0.096 mEJE 1, A-B h=2.78/25=0.111 m
EJE A, 3-2 h=3.20/25=0.128 mEJE 1, A-B h=2.78/25=0.111 m
1
2
5
6
3
4
EJE A, 7-6 h=2.54/25=0.101 mEJE 1, A-B h=2.47/25=0.098 m
EJE B, 6-5 h=3.84/25=0.153 mEJE 1, A-B h=2.47/25=0.098 m
EJE B, 5-4 h=2.60/25=0.104 mEJE 1, A-B h=2.47/25=0.098 m
EJE A, 4-3 h=2.40/25=0.096 mEJE 1, A-B h=2.47/25=0.098 m
EJE A, 3-2 h=3.20/25=0.128 mEJE 1, A-B h=2.47/25=0.098 m
EJE A, 2-1 h=3.57/25=0.142 mEJE 1, A-B h=2.47/25=0.098 m
7
8
9
10
12
11
3. Procedimiento de dimensionamiento de columnas:
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
DIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
