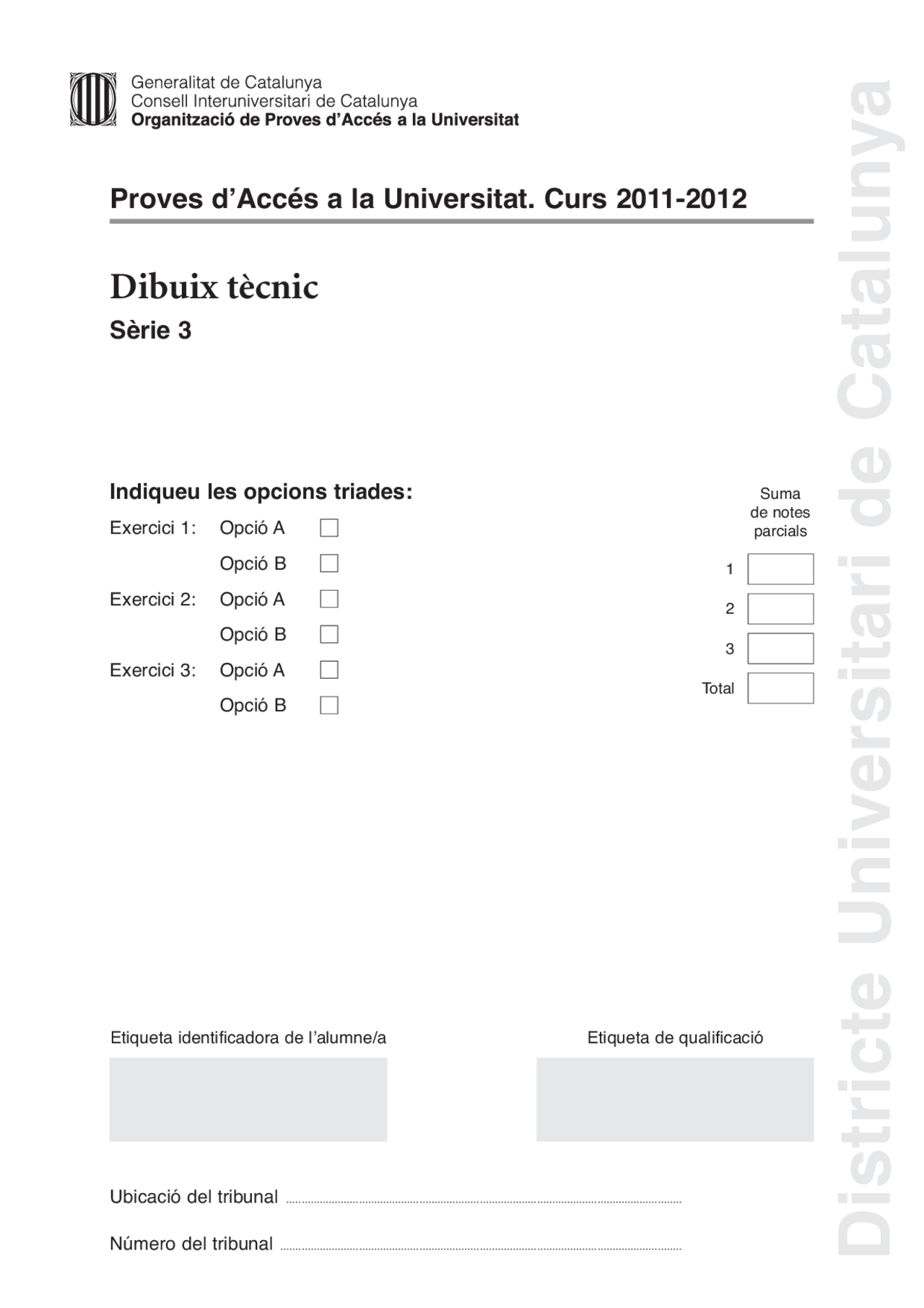

Districte Universitari de Catalunya
Proves dʼAccés a la Universitat. Curs 2011-
Dibuix tècnic
Sèrie 3
Etiqueta identificadora de lʼalumne/a Etiqueta de qualificació
Indiqueu les opcions triades:
Exercici 1: Opció A
Opció B
Exercici 2: Opció A
Opció B
Exercici 3: Opció A
Opció B
Suma de notes parcials
1
2
3
Total
Ubicació del tribunal ...................................................................................................................................
Número del tribunal .....................................................................................................................................
Dibuix 1. Opció A
TEMA: Geometria plana. Figures equivalents.
EXERCICI [2,5 punts]: a ) Determineu gràficament el triangle rectangle equivalent al rectangle ABCD, de manera que DC sigui un dels catets i l’altre estigui situat sobre la recta r. Deixeu constància del procés gràfic seguit. [2 punts] b ) Determineu el valor real de la distància mínima entre el segment AC i el punt B , si el dibuix està a escala 1:75, i escriviu-lo a la casella situada a la part inferior del full. [0,5 punts]
Dibuix 1. Opció B
TEMA: Geometria plana. Tangències.
EXERCICI [2,5 punts]: a ) Dibuixeu les circumferències de 4 cm de radi tangents al segment R i a la circumfe- rència de centre C i indiqueu els punts de tangència. Deixeu constància del procés gràfic seguit. [2 punts] b ) Determineu el valor real del segment definit pels centres de les noves circumferèn- cies, si el dibuix està a escala 1:50, i escriviu-lo a la casella situada a la part inferior del full. [0,5 punts]
Dibuix 2. Opció B
TEMA: Dièdric. Construcció d’un hexaedre regular (cub).
DADES: Projeccions horitzontal i vertical dels punts a-a′ , b-b′ i projecció horitzontal del punt c-c′.
E XERCICI : Dibuixeu les projeccions horitzontal i vertical de l’hexaedre regular que té el segment ab-a′b′ com una de les diagonals principals i de manera que una de les arestes tingui com a projecció horitzontal el segment ac. Diferencieu les arestes vistes de les ocultes. [3,5 punts: 1 punt per la projecció horitzontal i 2,5 punts per la projecció vertical]
Dibuix 3. Opció A
TEMA: Axonometria.
EXERCICI: Interpreteu el sòlid polièdric representat en planta i alçats, i, situant el punt p-p′ en la posició P del paper, dibuixeu l’axonometria amb la terna proposada (dimètrica ortogonal normalitzada DIN 5) a escala doble (mesurant en les direccions dels eixos axo- nomètrics). Concreteu el sòlid únicament amb les línies vistes. [4 punts: 0,5 punts pel prisma vertical; 2,5 punts per les cares inclinades de la coberta, i 1 punt pel gruix de la coberta]
LʼInstitut dʼEstudis Catalans ha tingut cura de la correcció lingüística i de lʼedició dʼaquesta prova dʼaccés
Etiqueta del corrector/a
Etiqueta identificadora de lʼalumne/a
Districte Universitari de Catalunya
Proves dʼAccés a la Universitat. Curs 2011-
Dibuix tècnic
Sèrie 1
Etiqueta identificadora de lʼalumne/a Etiqueta de qualificació
Indiqueu les opcions triades:
Exercici 1: Opció A
Opció B
Exercici 2: Opció A
Opció B
Exercici 3: Opció A
Opció B
Suma de notes parcials
1
2
3
Total
Ubicació del tribunal ...................................................................................................................................
Número del tribunal .....................................................................................................................................
La prova consisteix a fer TRES dibuixos. Heu d’escollir UNA de les dues opcions del dibuix 1 (A o B), UNA de les dues opcions del dibuix 2 (A o B) i UNA de les dues opcions del dibuix 3 (A o B). Els enunciats dels exercicis es donen, en alguns casos, amb el dibuix final ja iniciat, per tal d’evitar-vos construccions prèvies innecessàries. Si el text de l’enunciat inclou alguna mesura no dibuixada sense fer referència a l’escala, s’ha d’entendre que el dibuix es fa a escala 1:1. Resoleu cada un dels dibuixos a la mateixa pàgina de l’enunciat. Feu els dibuixos amb llapis, amb l’ajuda del material que considereu adequat. No es poden utilitzar models de figures geomètriques. Deixeu constància de les línies auxiliars utilitzades i concreteu, amb valor de línia, el resultat.
La puntuació total de cada exercici s’especifica en l’enunciat corresponent. La puntua- ció total de la prova és de 10 punts. En la qualificació de cada un dels dibuixos s’assignarà un màxim del 80 % de la pun- tuació corresponent al procés seguit i a la solució correcta; el 20 % restant es destinarà a valorar la qualitat gràfica.
