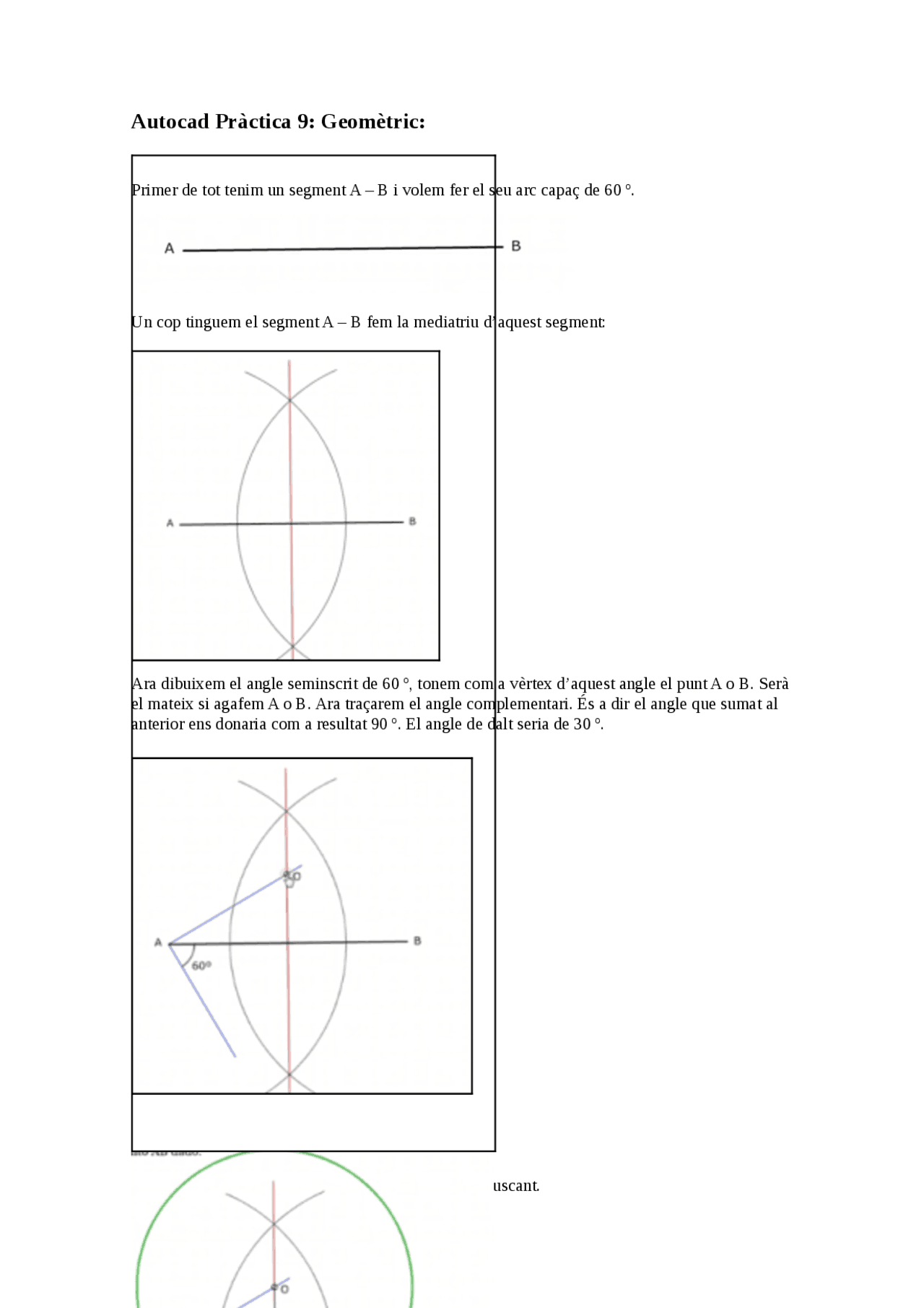

Autocad Pràctica 9: Geomètric:
Primer de tot tenim un segment A – B i volem fer el seu arc capaç de 60 º.
Un cop tinguem el segment A – B fem la mediatriu d’aquest segment:
Ara dibuixem el angle seminscrit de 60 º, tonem com a vèrtex d’aquest angle el punt A o B. Serà el mateix si agafem A o B. Ara traçarem el angle complementari. És a dir el angle que sumat al anterior ens donaria com a resultat 90 º. El angle de dalt seria de 30 º.
El punt O serà el centre del arc que nosaltres estem buscant.
Per angles podem ajudar-nos utilitzant la línia auxiliar:
Si fiquem: H: Ens farà línies horitzontals. V: Ens farà línies verticals. U: Ens farà línies amb el angle que li voguem donar.
Quant ja tenim el angle del segment A – B. Amb el autocad per fer una perpendicular de 90 º graus respecte el angle ja teníem. Se fa de la següent manera:
- Escrivim LINEAX.
- Escrivim U, intró.
- Escrivim R, intró.
- Seleccionem la línia i que volem que conti a partir d’allí, amb el nostre cas des de el vèrtex A on em fet el angle de 60º. Escrivim 90 º perquè ens faci la perpendicular. Amb aquest punt serà el O, centre de l’arc capaç.
