Fase logarítmica o exponencial: En esta fase, el número de células microbianas se duplica por unidad de tiempo. Cuando el número de células de una reacción de este tipo se representa en la escala logarítmica en función del tiempo transcurrido, se obtiene una curva con una pendiente en constante aumento.
Estacionario
Muerte
Reg
istr
o
Número de registro células vivas o turbidez
Lag
Tiempo en horas

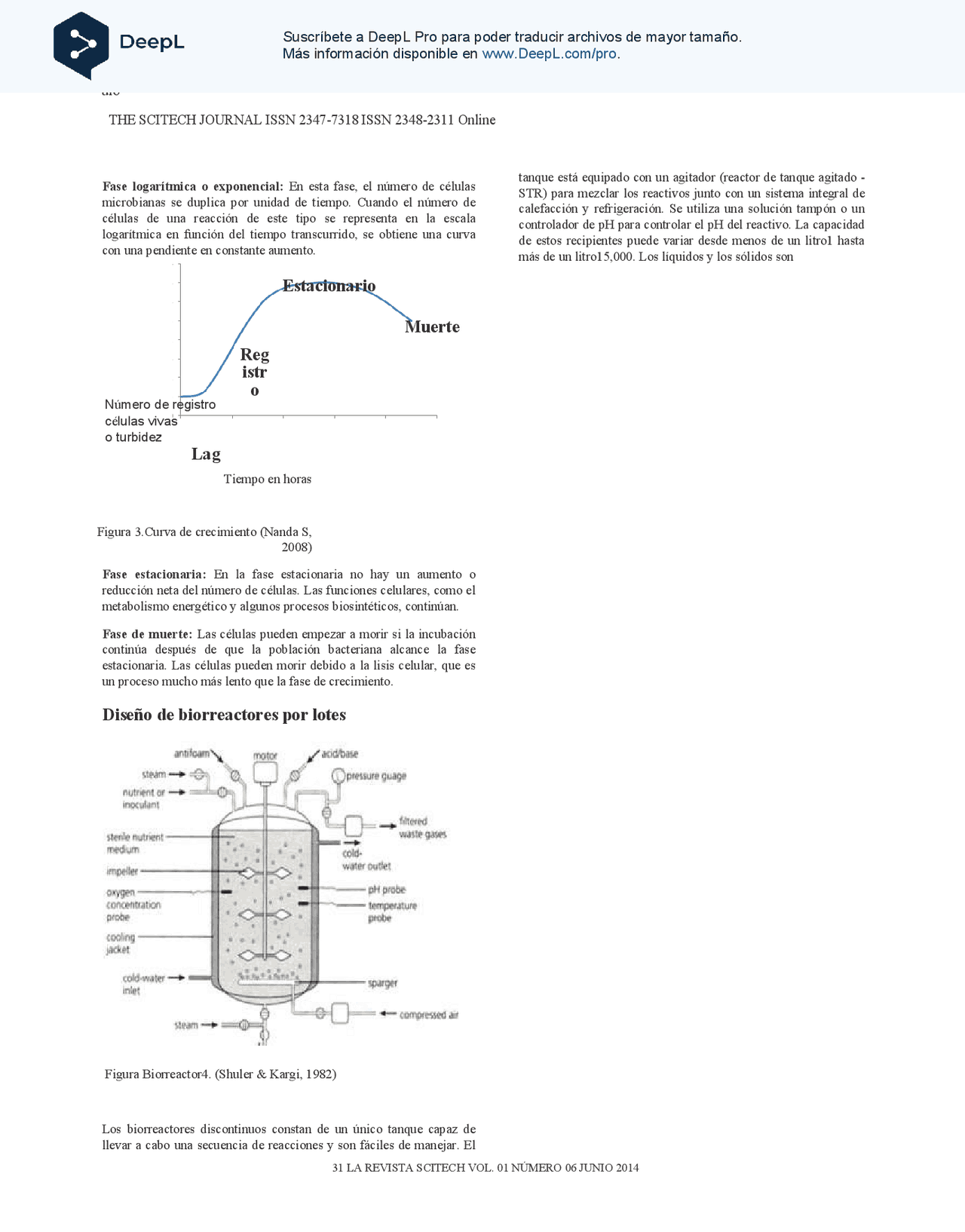

Figura 3.Curva de crecimiento (Nanda S,
Fase estacionaria: En la fase estacionaria no hay un aumento o reducción neta del número de células. Las funciones celulares, como el metabolismo energético y algunos procesos biosintéticos, continúan.
Fase de muerte: Las células pueden empezar a morir si la incubación continúa después de que la población bacteriana alcance la fase estacionaria. Las células pueden morir debido a la lisis celular, que es un proceso mucho más lento que la fase de crecimiento.
Diseño de biorreactores por lotes
Figura Biorreactor4. (Shuler & Kargi, 1982)
Los biorreactores discontinuos constan de un único tanque capaz de llevar a cabo una secuencia de reacciones y son fáciles de manejar. El
tanque está equipado con un agitador (reactor de tanque agitado - STR) para mezclar los reactivos junto con un sistema integral de calefacción y refrigeración. Se utiliza una solución tampón o un controlador de pH para controlar el pH del reactivo. La capacidad de estos recipientes puede variar desde menos de un litro1 hasta más de un litro15,000. Los líquidos y los sólidos son
