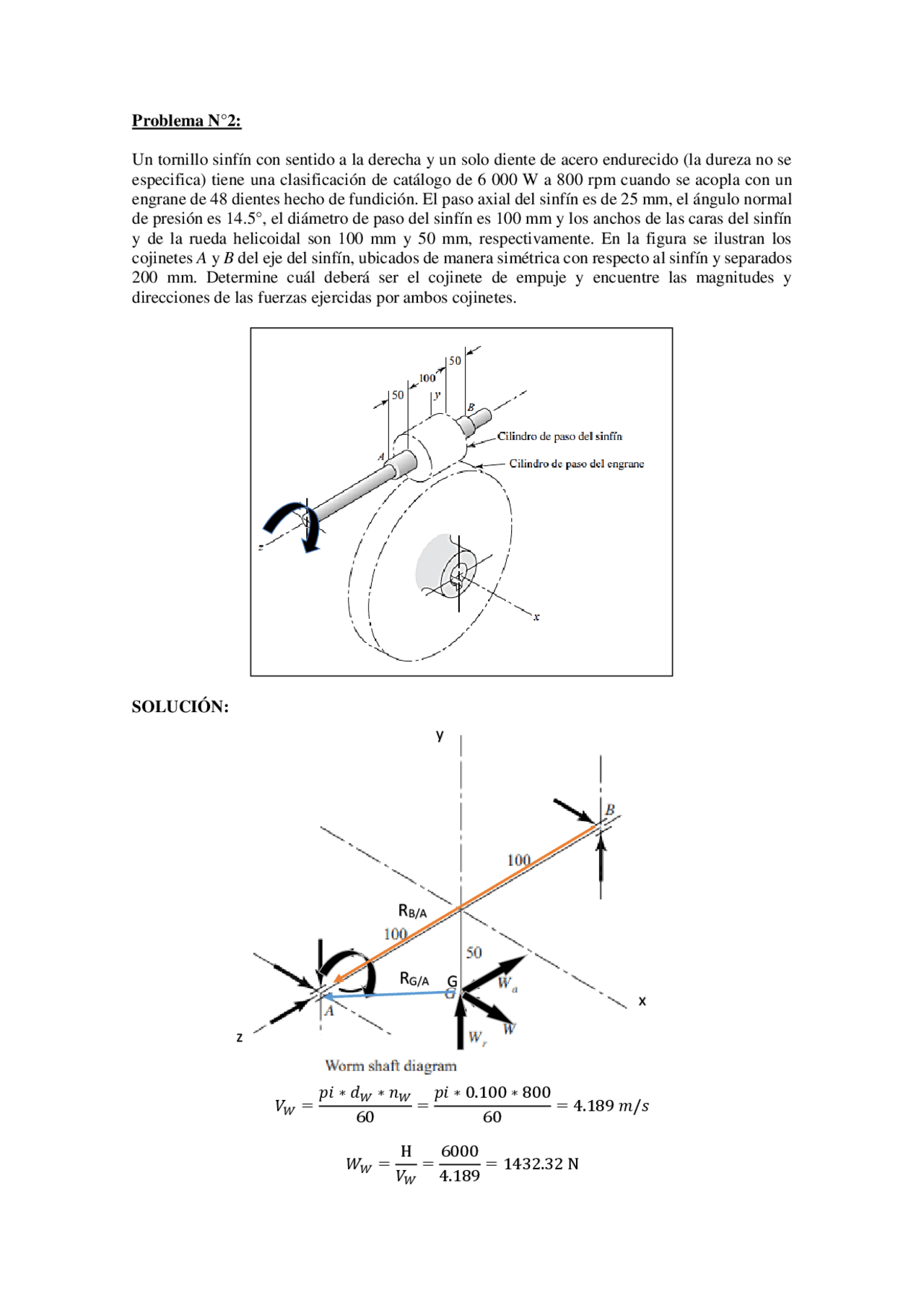

Problema N°2:
Un tornillo sinfín con sentido a la derecha y un solo diente de acero endurecido (la dureza no se
especifica) tiene una clasificación de catálogo de 6 000 W a 800 rpm cuando se acopla con un
engrane de 48 dientes hecho de fundición. El paso axial del sinfín es de 25 mm, el ángulo normal
de presión es 14.5°, el diámetro de paso del sinfín es 100 mm y los anchos de las caras del sinfín
y de la rueda helicoidal son 100 mm y 50 mm, respectivamente. En la figura se ilustran los
cojinetes A y B del eje del sinfín, ubicados de manera simétrica con respecto al sinfín y separados
200 mm. Determine cuál deberá ser el cojinete de empuje y encuentre las magnitudes y
direcciones de las fuerzas ejercidas por ambos cojinetes.
SOLUCIÓN:
𝑉𝑊=𝑝𝑖 ∗𝑑𝑊∗𝑛𝑊
60 =𝑝𝑖 ∗0.100∗800
60 = 4.189 𝑚/𝑠
𝑊𝑊=H
𝑉𝑊=6000
4.189 =1432.32 N
x
y
RB/A
RG/A
z
G
