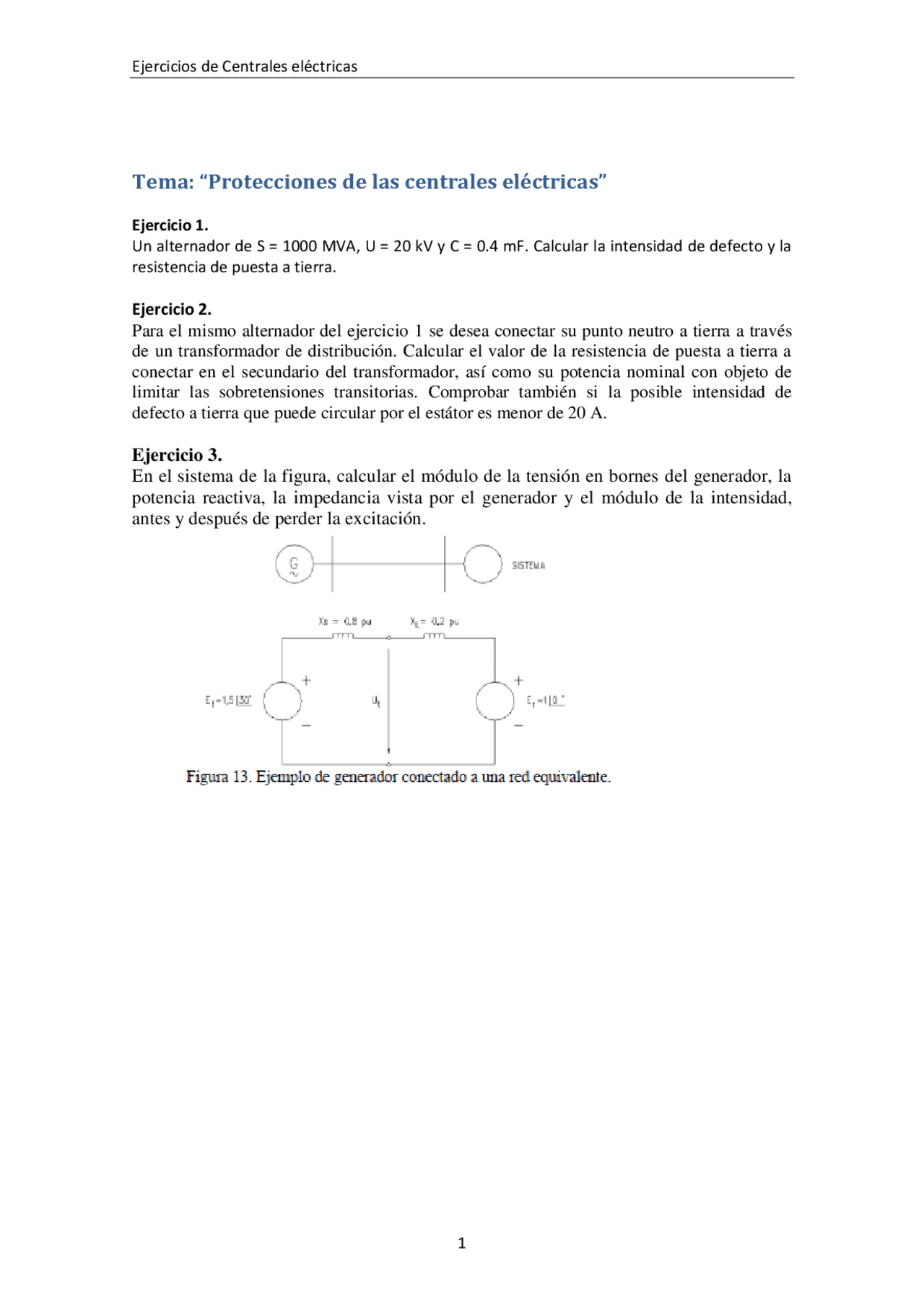

Ejercicios de Centrales eléctricas
1
Tema: “Protecciones de las centrales eléctricas”
Ejercicio 1.
Un alternador de S = 1000 MVA, U = 20 kV y C = 0.4 mF. Calcular la intensidad de defecto y la
resistencia de puesta a tierra.
Ejercicio 2.
Para el mismo alternador del ejercicio 1 se desea conectar su punto neutro a tierra a través
de un transformador de distribución. Calcular el valor de la resistencia de puesta a tierra a
conectar en el secundario del transformador, así como su potencia nominal con objeto de
limitar las sobretensiones transitorias. Comprobar también si la posible intensidad de
defecto a tierra que puede circular por el estátor es menor de 20 A.
Ejercicio 3.
En el sistema de la figura, calcular el módulo de la tensión en bornes del generador, la
potencia reactiva, la impedancia vista por el generador y el módulo de la intensidad,
antes y después de perder la excitación.
