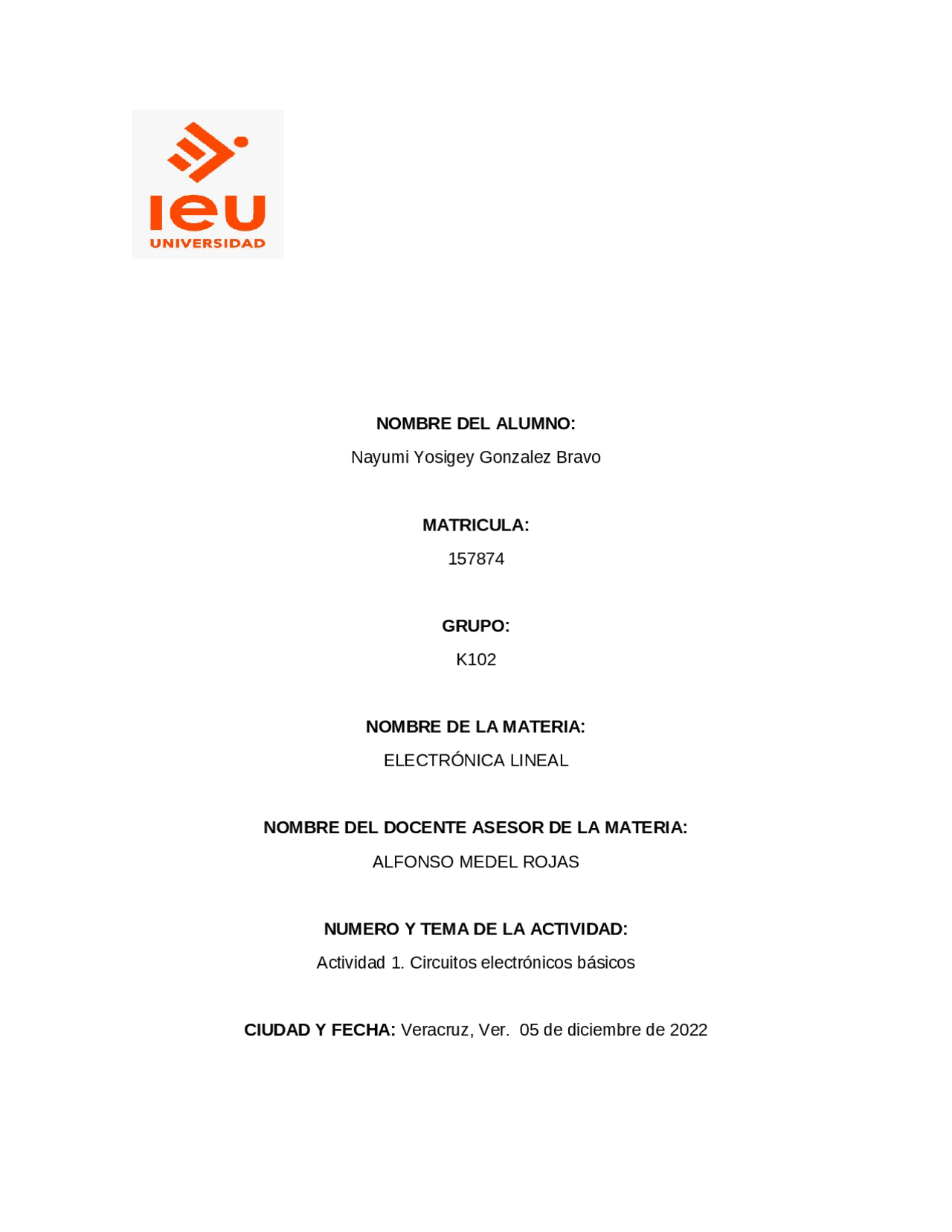

Nayumi Yosigey Gonzalez Bravo MATRICULA: 157874 GRUPO: K NOMBRE DE LA MATERIA: ELECTRÓNICA LINEAL NOMBRE DEL DOCENTE ASESOR DE LA MATERIA: ALFONSO MEDEL ROJAS NUMERO Y TEMA DE LA ACTIVIDAD: Actividad 1. Circuitos electrónicos básicos CIUDAD Y FECHA: Veracruz, Ver. 05 de diciembre de 2022
Los circuitos electrónicos ofrecen diferentes funciones para procesar esta información, incluyendo la amplificación de señales débiles hasta un nivel utilizable; la generación de ondas de radio; la extracción de información, como por ejemplo la recuperación de la señal de sonido de una onda de radio (demodulación); el control, como en el caso de la superposición de una señal de sonido a ondas de radio (modulación), y operaciones lógicas, como los procesos electrónicos que tienen lugar en las computadoras. La electrónica nace allá por el año 1883 con Thomas Alba Edison quien, después de haber inventado la lámpara incandescente, se dio cuenta de que las ampolletas de vidrio se oscurecían luego de algún tiempo. Tratando de evitar esto, hizo varios experimentos, uno de los cuales consistía en colocar una placa de metal frente al filamento. Después descubrió que, si conectaba la placa al polo positivo de la batería, se producía una corriente eléctrica, a pesar de no haber contacto alguno entre la placa y el filamento. Y al invertir la polaridad de la batería, no había ninguna corriente. Esto es lo que se conoce como emisión termoiónica, o también como el efecto Edison, ya que fue él quien lo descubrió. La introducción de los tubos de vacío a comienzos del siglo XX propició el rápido crecimiento de la electrónica moderna. Con estos dispositivos se hizo posible la manipulación de señales, algo que no podía realizarse en los antiguos circuitos telegráficos y telefónicos, ni con los primeros transmisores que utilizaban chispas de alta tensión para generar ondas de radio. Como podemos darnos cuenta, la electrónica está muy relacionada con la electricidad. Todos sabemos que debemos utilizar electricidad para hacer funcionar cualquier aparato electrónico. Sin ella, simplemente, es inútil. Por eso, la electrónica es una rama de la electricidad Como podemos darnos cuenta, la electrónica está muy relacionada con la electricidad. Todos sabemos que debemos utilizar electricidad para hacer funcionar cualquier aparato electrónico. Sin ella, simplemente, es inútil. Por eso, la electrónica es una rama de la electricidad y, a su vez, de la física, que es la que estudia los fenómenos eléctricos. La electrónica va más allá de esto, aprovecha también la electricidad, pero de manera diferente. Como ya hemos visto, la electrónica nace con los tubos de vacío o válvulas. Éstas permiten el desarrollo de los primeros sistemas como amplificadores, osciladores y rectificadores, que a su vez dan origen a sistemas como la radio o la televisión, con las que se inicia el consumo masivo de los aparatos electrónicos. ¿QUE ES ELECTRONICA? La Electrónica, es el campo de la ingeniería y de la física aplicada al diseño y construcción de dispositivos, que por lo general son circuitos electrónicos, cuyo funcionamiento depende del flujo de electrones para la generación, transmisión, recepción y almacenamiento de información. Esta información puede consistir en voz o música (señales de voz) en un receptor de radio, en una imagen en una pantalla de televisión, o en números u otros datos en un ordenador o computadora.
Los fusibles son dispositivos pequeños de seguridad que forman parte de las instalaciones eléctricas, los cuales se funden cuando la corriente alcanza ciertos valores excesivos. Se conforman por una lámina o un filamento hecho de una aleación o de un metal que se destaca por presentar un punto de fusión bajo. Los fusibles sirven para asegurar la integridad de los dispositivos eléctricos que se encuentran en el circuito, al no permitir el paso de altas corrientes. De manera más específica, ayudan a proteger los sistemas electrónicos de los vehículos, las luminarias, computadoras, cables de baja tensión, electrodomésticos, ventiladores, entre muchos otros. BOBINA También conocido como inductor, una bobina es el componente pasivo de un circuito eléctrico que almacena energía como campo magnético a través del fenómeno conocido como inducción. Generalmente, esta bobina suele ser un cilindro en torno al cual se enrosca el alambre o hilo de cobre a modo de sujetos inductores.
Un transistor, también conocido como un BJT (Transistor de Unión Bipolar), es un dispositivo semiconductor impulsado por corriente, que puede ser utilizado para controlar el flujo de corriente eléctrica en la que una pequeña cantidad de corriente en el conductor base controla una mayor cantidad de corriente entre el Colector y el Emisor. Se pueden utilizar para amplificar una señal débil, como un oscilador o un interruptor. TRIAC Un TRIAC o Triodo para Corriente Alterna es un dispositivo semiconductor, de la familia de los tiristores. La diferencia con un tiristor convencional es que este es unidireccional y el TRIAC es bidireccional. De forma coloquial podría decirse que el TRIAC es un interruptor capaz de conmutar la corriente alterna.. Su estructura interna se asemeja en cierto modo a la disposición que formarían dos SCR en direcciones opuestas^1. Posee tres electrodos: MT1, MT2 2 (en este caso pierden la denominación de ánodo y cátodo) y puerta (G). El disparo del TRIAC se realiza aplicando una corriente al electrodo de puerta. DIAC La terminología del DIAC significa (DIode para Alternating Current); es un interruptor de semiconductor bidireccional (ambos sentidos) que puede ser operado hacia delante y como en reversa. Este componente electrónico es un tipo de tiristores; que se usa principalmente para activar los TRIAC y otros circuitos basados en tiristores. Este tipo de transistor comienza a conducir corriente eléctrica si el voltaje aplicado supera su voltaje de ruptura.
Se define un circuito paralelo como aquel circuito en el que la corriente eléctrica se separa en cada nodo. El voltaje en un circuito en paralelo es el mismo en todos sus elementos. La corriente eléctrica total del circuito será igual a la sumatoria de todas las corrientes individuales de los elementos que lo componen. La equivalencia de un circuito en paralelo es igual al inverso de la suma algébrica de los inversos de las resistencias que lo integran, y su valor siempre será menor que cualquiera de las resistencias existentes en el circuito. CIRCUITO RESISTIVO MIXTO Un circuito mixto es cuando se combinan elementos en serie y/o paralelo. Usualmente suele ser un elemento activo (un generador o batería) conectado con varios elementos pasivos (pueden ser resistencias, capacitores o inductores). CIRCUITOS RESISTIVOS En los circuitos de corriente alterna en los que la carga está constituida por una resistencia pura, la ddp aplicada y la intensidad están en fase y se representan por sendos vectores coincidentes en dirección y sentido CIRCUITOS RESISTIVOS CAPACITIVOS E INDUCTIVOS Se ha visto que cuando se aplica una corriente alterna a las armaduras de un condensador circula una corriente por el circuito y que el condensador ofrece una resistencia a que circule la intensidad de corriente, al igual que la resistencia en un circuito de corriente continua. La resistencia que ofrece el condensador a la circulación de corriente se llama reactancia capacitiva, se mide en ohmios
La oposición de una bobina a las variaciones de la intensidad de corriente se llama reactancia inductiva, se mide en ohmios, y es directamente proporcional al coeficiente de autoinducción y a la frecuencia de la tensión aplicada. LEY DE OHM La ley de Ohm es una fórmula matemática que describe la correlación de los parámetros eléctricos (resistencia, corriente, voltaje) con los que varían. El nombre de la ley se debe al físico alemán Georg Ohm. La ley de Ohm es una ley en la electricidad que establece que: “la fuerza de una corriente continua es directamente proporcional a la diferencia de potencial e inversamente proporcional a la resistencia del circuito.” En términos matemáticos la ley de Ohm se aplica mediante la ecuación: Dónde: R es la resistencia eléctrica. Por resistencia nos referimos al obstáculo que la corriente encuentra en su camino, cuanto más alto sea, más difícil será que la corriente lo atraviese. La unidad de medida de la resistencia son los ohmios, simbolizados por la letra griega omega (Ω). I es la intensidad de una corriente eléctrica que atraviesa un conductor expresada en Amperios (A). V es el voltaje. Por voltaje en cambio nos referimos a la diferencia de potencial entre un punto con respecto a otro expresado en Voltios (V). La intensidad de corriente de las cargas eléctricas es directamente proporcional al voltaje aplicado e inversamente proporcional a la resistencia. Para el voltaje, en cambio, cuanto mayor sea, mayor será la fuerza de atracción que genera para mover las cargas, por lo que para el mismo valor resistivo será directamente proporcional a la corriente. El triángulo de la ley de Ohm es un truco para recordar la fórmula.
Como conclusión diremos que un circuito eléctrico es un medio para poder hacer que exista una circulación de electrones y que estos me desarrollen un trabajo. Existen varios tipos de circuitos eléctricos dependiendo de varios factores, como son tipo de corriente eléctrica, tipo de carga, tipo de conexión. La importancia de los circuitos eléctricos es tal que en cualquier instalación por sencilla o compleja que sea los tendremos y son la base de toda instalación eléctrica ya sea domestica o industrial. BIBLIOGRAFIA Conceptos básicos de transistores PNP y NPN con 2N3904, 2N3906, 2N2222, 2N2907, John LeDuc, Colaboración de Digi-Key Electronics, 2017-12- Boylestad, Nashelsky. Electrónica: Teoría de circuitos y dispositivos electrónicos. EU: Pearson, 2003. Thyristor Theory and Design Considerations ; ON Semiconductor; 240 p. 2006; HBD855/D DIAC: Características y Funcionamiento, enero 4, 2021, Roch Erick Los fundamentos y la aplicación de los diodos Zener, PIN, Schottky y varactores, Art Pini, Colaboración de Editores de Digi-Key de América del Norte, 2019-11- ¿Qué es la ley de Ohm? Definición, fórmula y ejemplo, Oriol Planas, 13 de septiembre de 2021
