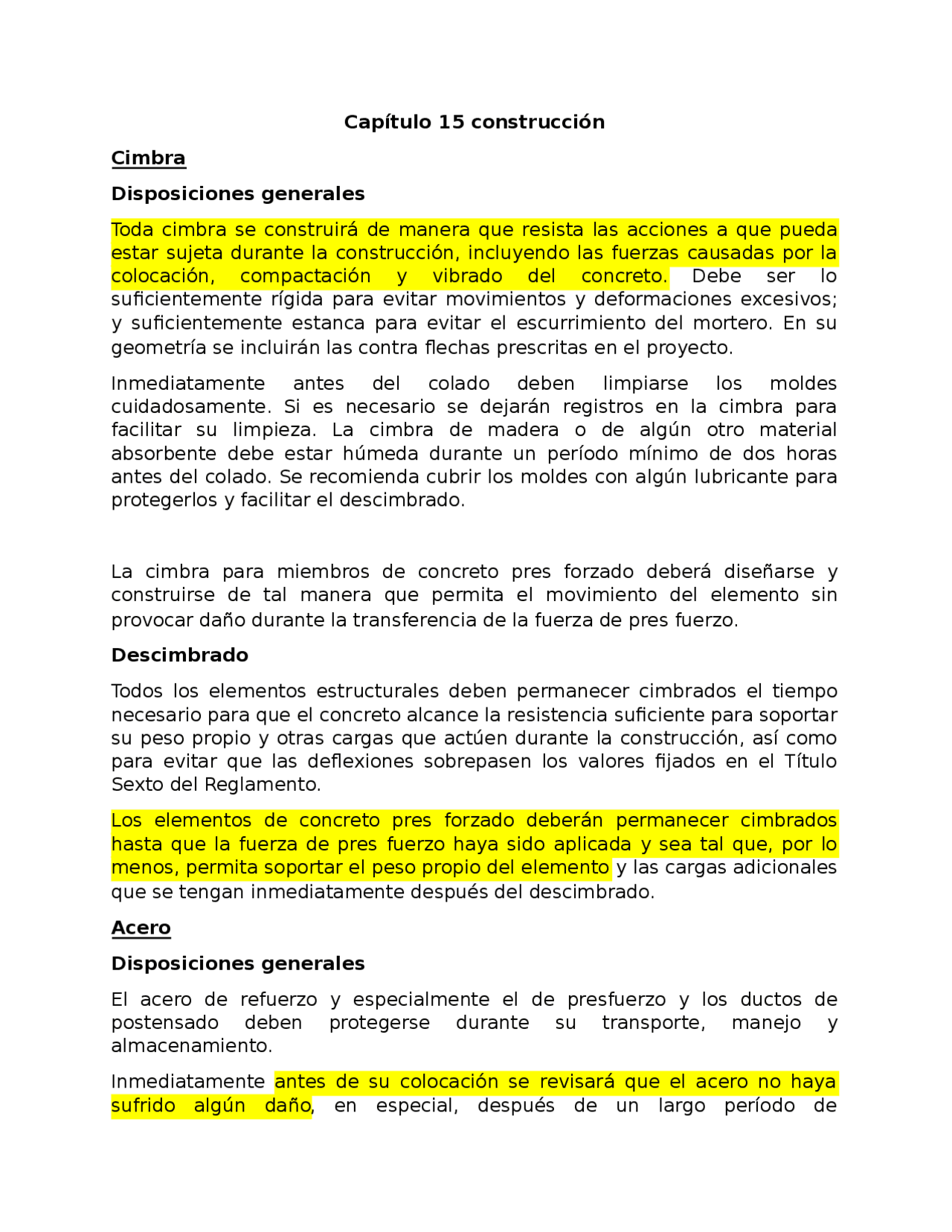

Capítulo 15 construcción
Cimbra
Disposiciones generales
Toda cimbra se construirá de manera que resista las acciones a que pueda estar sujeta durante la construcción, incluyendo las fuerzas causadas por la colocación, compactación y vibrado del concreto. Debe ser lo suficientemente rígida para evitar movimientos y deformaciones excesivos; y suficientemente estanca para evitar el escurrimiento del mortero. En su geometría se incluirán las contra flechas prescritas en el proyecto.
Inmediatamente antes del colado deben limpiarse los moldes cuidadosamente. Si es necesario se dejarán registros en la cimbra para facilitar su limpieza. La cimbra de madera o de algún otro material absorbente debe estar húmeda durante un período mínimo de dos horas antes del colado. Se recomienda cubrir los moldes con algún lubricante para protegerlos y facilitar el descimbrado.
La cimbra para miembros de concreto pres forzado deberá diseñarse y construirse de tal manera que permita el movimiento del elemento sin provocar daño durante la transferencia de la fuerza de pres fuerzo.
Descimbrado
Todos los elementos estructurales deben permanecer cimbrados el tiempo necesario para que el concreto alcance la resistencia suficiente para soportar su peso propio y otras cargas que actúen durante la construcción, así como para evitar que las deflexiones sobrepasen los valores fijados en el Título Sexto del Reglamento.
Los elementos de concreto pres forzado deberán permanecer cimbrados hasta que la fuerza de pres fuerzo haya sido aplicada y sea tal que, por lo menos, permita soportar el peso propio del elemento y las cargas adicionales que se tengan inmediatamente después del descimbrado.
Acero
Disposiciones generales
El acero de refuerzo y especialmente el de presfuerzo y los ductos de postensado deben protegerse durante su transporte, manejo y almacenamiento.
Inmediatamente antes de su colocación se revisará que el acero no haya sufrido algún daño, en especial, después de un largo período de
almacenamiento. Si se juzga necesario, se realizarán ensayes mecánicos en el acero dudoso.
Al efectuar el colado el acero debe estar exento de grasa, aceites, pinturas, polvo, tierra, oxidación excesiva y cualquier sustancia que reduzca su adherencia con el concreto. A excepción del uso de recubrimientos epóxicos y lodos bentoníticos.
No deben doblarse barras parcialmente ahogadas en concreto, a menos que se tomen las medidas para evitar que se dañe el concreto vecino.
Todos los dobleces se harán en frío, excepto cuando el Corresponsable en Seguridad Estructural, o el Director Responsable de Obra, cuando no se requiera de Corresponsable, permita calentamiento, pero no se admitirá que la temperatura del acero se eleve a más de la que corresponde a un color rojo café.
Los tendones de presfuerzo que presenten algún doblez concentrado no se deben tratar de enderezar, sino que se rechazarán.
El acero debe sujetarse en su sitio con amarres de alambre, silletas y separadores, de resistencia, rigidez y en número suficiente para impedir movimientos durante el colado.
Los paquetes de barras deben amarrarse firmemente con alambre.
Antes de colar debe comprobarse que todo el acero se ha colocado en su sitio de acuerdo con los planos estructurales y que se encuentra correctamente sujeto.
De cada lote de 100 KN (10 toneladas) o fracción, formado por barras de una misma marca, un mismo grado, un mismo diámetro y correspondientes a una misma remesa de cada proveedor, se tomará un espécimen para ensaye de tensión y uno para ensaye de doblado, que no sean de los extremos de barras completas; las corrugaciones se podrán revisar en uno de dichos especímenes. Si algún espécimen presenta defectos superficiales, puede descartarse y sustituirse por otro.
norma NMX-B-172. (norma que nos dice que acero que no cumpla las especificaciones solicitadas en el proyecto, acero que debemos rechazar)
extensiones futuras
Todo el acero de refuerzo, así como las placas y, en general, todas las preparaciones metálicas que queden expuestas a la intemperie con el fin de
Elaboración del concreto
El concreto podrá ser dosificado en una planta central y transportado a la obra en camiones revolvedores, o dosificado y mezclado en una planta central y transportado a la obra en camiones agitadores, o bien podrá ser elaborado directamente en la obra; en todos los casos deberá cumplir con los requisitos de elaboración que aquí se indican. La dosificación establecida no deberá alterarse, en especial, el contenido de agua.
norma NMX-C-403 norma que dice que deberá ser elaborado en una planta de dosificación y mezclado de acuerdo con los requisitos de elaboración establecidos propiamente en esta norma
NMX-C-155 Establece que el concreto de clase ii si es hecho en obra, podrá ser dosificado en peso o en volumen, pero deberá ser mezclado en una revolvedora mecánica, ya que no se permitirá la mezcla manual de concreto estructural.
Requisitos y control del concreto fresco
Al concreto en estado fresco, antes de su colocación en las cimbras, se le harán pruebas para verificar que cumple con los requisitos de revenimiento y peso volumétrico.
El revenimiento será el mínimo requerido para que el concreto fluya a través de las barras de refuerzo y para que pueda bombearse en su caso, así como para lograr un aspecto satisfactorio. El revenimiento nominal de los concretos no será mayor de 120 mm. Para permitir la colocación del concreto en condiciones difíciles, o para que pueda ser bombeado, se autoriza aumentar el revenimiento nominal hasta un máximo de 180 mm mediante el uso de aditivo superfluidificante, de manera que no se incremente el contenido unitario de agua
El Corresponsable en Seguridad Estructural, o el Director Responsable de Obra, cuando no se requiera Corresponsable, podrá autorizar la incorporación del aditivo superfluidificante en la planta de premezclado para cumplir con revenimientos nominales mayores de 120 mm y estará facultado para inspeccionar tal operación en la planta cuando lo juzgue procedente.
Si el concreto es premezclado y se surte con un revenimiento nominal mayor de 120 mm, deberá ser entregado con un comprobante de incorporación del aditivo en planta; en la obra se medirá el revenimiento para compararlo con el nominal máximo de 180 mm.
Requisitos y control del concreto endurecido
Resistencia a compresión
La calidad del concreto endurecido se verificará mediante pruebas de resistencia a compresión en cilindros elaborados, curados y probados de acuerdo con las normas NMX-C-160 y NMX-C-83, en un laboratorio acreditado por la entidad de acreditación reconocida en los términos de la Ley Federal sobre Metrología y Normalización.
Las juntas de colado se ejecutarán en los lugares y con la forma que indiquen los planos estructurales. Antes de iniciar un colado las superficies de contacto se limpiarán y saturarán con agua. Se tomará especial cuidado en todas las juntas de columnas y muros en lo que respecta a su limpieza y a la remoción de material suelto o poco compacto.
Tuberías y ductos incluidos en el concreto
Se permitirá la inclusión de tuberías y ductos en los elementos de concreto, siempre y cuando se prevean en el diseño estructural, sean de material no perjudicial para el concreto.
No se permitirá la inclusión de tuberías y ductos de aluminio en elementos de concreto, a menos que se tengan cubiertas o protecciones especiales para evitar la reacción aluminio–concreto y la reacción electrolítica entre aluminio y acero de refuerzo. No se permitirá la inclusión de tuberías y ductos longitudinales en columnas y en elementos de refuerzo en los extremos de muros.
Las tuberías y ductos deberán construirse y colocarse de tal manera que no se requiera cortar, doblar, ni mover de su posición original el acero de refuerzo.
Requisitos complementarios para concreto pres forzado
Lechada para tendones adheridos
La lechada para inyección debe ser de cemento portland y agua, o de cemento portland, arena y agua. Para mejorar la manejabilidad y reducir el sangrado y la contracción, pueden usarse aditivos que no sean dañinos a la lechada, al acero, ni al concreto. No debe utilizarse cloruro de calcio.
El contenido del agua será el mínimo necesario para que la lechada pueda bombearse adecuadamente, pero no será mayor de 0.50 con relación al cementante, en peso.
Tendones de presfuerzo
Las operaciones con soplete y las de soldadura en la proximidad del acero de presfuerzo deben realizarse de modo que éste no quede sujeto a temperaturas excesivas, chispas de soldadura, o corrientes eléctricas a tierra.
Requisitos complementarios para estructuras prefabricadas
Los medios de sujeción o rigidización temporales, el equipo de izado, los apoyos provisionales, etc., deben diseñarse para las fuerzas que puedan presentarse durante el montaje, incluyendo los efectos del sismo y viento,
así como las deformaciones que se prevea ocurrirán durante estas operaciones.
Debe verificarse que los dispositivos y procedimientos constructivos empleados garanticen que los miembros prefabricados se mantengan correctamente en su posición, mientras adquieren resistencia las conexiones coladas en el lugar.
Aplicaciones
EL PROYECTO CONSTA DE UNA ESTRUCTURACION REGULAR FACILITANDO LAS DSITRIBUCION ESTRUCTURAL Y FAVORECIENDO LA RESISTENCIA AL MOMENTO SISMICO.
EN EL PROYECTO SE PLANTE EL USO DE JUNTAS CONSTRUCTIVAS LAS CUALES NOS PERMITEN SEPARAR LA ESTRUCTURA DE EDIFICACIONES VECINAS Y ASI NO PERJUDICAR NI QUE NOS PERJUDIQUEN EN CASO DE SISMO.
SE DESARROLLO EL TEMA DE CARGAS VIVAS Y CARGAS MUERTAS PARA EFECTOS DE DISEÑO Y PARA TOMAR EN CUENTA LA CARGA TOTAL QUE PUEDE SOPORTAR NUESTRO INMUEBLE.
SE TOMO EN CUENTA EL PESO DE LOS MATERIALES PARA LA DISTRIBUCION DE CARGA Y EL DISEÑO DE LA ESTRUCTURA
SE DESARROLLO EL EDIFICIO O ESTRUCTURA DE ESTE EN BASE A ANALISIS SISMICO SE LE APLICO EL FACTOR TE CUIDO DE REGLAMENTO TOMANDO EN CUENTA COMO BASE PRINCIPAL EL REGLAMENTO DE CONSTRUCCIONES DE LA CDMX 2017.
PARA DISEÑOS DE CIMENTACION SE TOMO EN CUENTA EL PLANTEAMIENTO DEL REGLAMENTO DE CONSTRUCCIONES DE LA CDMX 2017 UBICADOS EN ZONA III
SE PROPONE CALIDAD DE CONCRETO EN BASE AL RESULTADO DEL DISEÑO, TOMANDO COMO REFERENCIA LOS PESOS VOLUMETRICOS DE MATERIALES NUEVAMENTE
EN CUANTO A MUROS DE MAMPOSTERIAA NOS PIDE EL REGLAMENTO DE CONSTRUCCIONES DE LA CDMX 2017 CIERTOS CRITERIOS APLICANDO AL PROYECTO MURO DE BLOCK HUECO, EL REGLAMENTO NOS PIDE COMO MINIMO PIEZAS DE 13MM DE GROSOR EN EL PROYECTO APLICAMOS UN GROSOR DE 15MM PERMITIENDONOS DAR UN RANGO DE RESISTENCIA AL MOMENTO SISMICO
