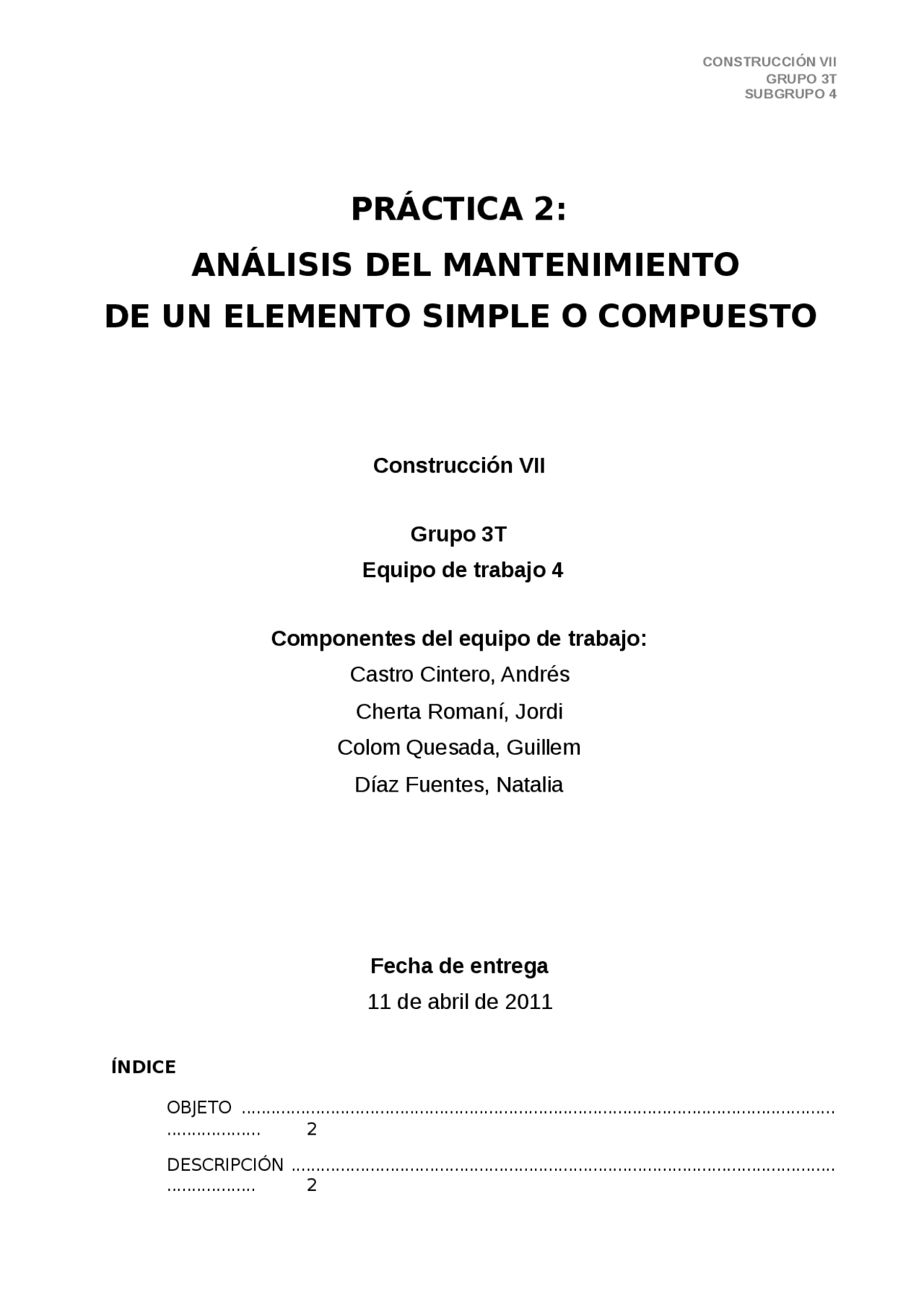

PRÁCTICA 2:
ANÁLISIS DEL MANTENIMIENTO
DE UN ELEMENTO SIMPLE O COMPUESTO
Construcción VII
Grupo 3T
Equipo de trabajo 4
Componentes del equipo de trabajo:
Castro Cintero, Andrés
Cherta Romaní, Jordi
Colom Quesada, Guillem
Díaz Fuentes, Natalia
Fecha de entrega
11 de abril de 2011
ÍNDICE
OBJETO ........................................................................................................................
DESCRIPCIÓN ..............................................................................................................
CONSTRUCCIÓN VII GRUPO 3T SUBGRUPO 4
SITUACIÓN ...................................................................................................................
CARACTERÍSTICAS
GENERALES ................................... …………………............................................ 2
ELEMENTOS ................................................................................................................
DIAGRAMA DE
DURABILIDAD ................................... …………………............................................ 3
INSTALACIÓN ................................... …………………...................................................
MANTENIMENTO ..........................................................
COSTES .........................................................................
FICHA: SUMIDERO DE ACERO INOXIDABLE ...............
FICHA: MANTENIMIENTO ...............
MODELO: PLUVIAL (Instalación de evacuación de aguas pluviales) TIPO SISTEMA MATERIAL ELEMENTOS MANTENIBILIDA D
COSTES DE
EJECUCIÓN
(en la localidad de Barcelona)
COSTES DE
MANTENIMIENT
O
(coste decenal los primeros 10 años)
Alta Med Baja
Canaló n
Canaló n
Canalón visto de piezas preformada s
Canalón visto de piezas
PVC
Circular para encolar (desarrollo 250mm)
X 14.71 €/m 1.18 €/m
Acero prelacado
Acero prelacado
Circular (desarrollo 250mm)
X 23.34 €/m 1.87 €/m
Circular (desarrollo 280mm)
X 25.83 €/m 2.07 €/m
Circular (desarrollo 333mm)
X 29.72 €/m 2.38 €/m
Cuadrado (desarrollo 250mm)
X 25.83 €/m 2.07 €/m
Cuadrado (desarrollo 333mm)
X 31.67 €/m 2.53 €/m
Cobre
Circular (desarrollo 280mm)
X 31.32 €/m 2.51 €/m
Circular (desarrollo 333mm)
X 34.74 €/m 2.78 €/m
Cuadrado (desarrollo 333mm)
X 36.99 €/m 2.96 €/m
Zinctitanio
Circular (desarrollo 280mm)
X 24.05 €/m 1.92 €/m
Circular (desarrollo 333mm)
X 25.86 €/m 2.07 €/m
Cuadrado (desarrollo 333mm)
X 28.19 €/m 2.26 €/m
Aluminio
Circular (desarrollo 250mm)
X 26.79 €/m 2.14 €/m
Aluminio Circular (desarrollo 280mm)
X 28.73 €/m 2.30 €/m
Circular (desarrollo 333mm)
X 31.62 €/m 2.53 €/m
Cuadrado (desarrollo 300mm)
X 31.11 €/m 2.49 €/m
Cuadrado (desarrollo 400mm)
X 33.96 €/m 2.72 €/m
Canalón oculto en zona intermedia del faldón.
Plomo
Piezas conformadas “in situ” (espesor 3mm/Des. 1250mm)
X 96.33 €/m 7.71 €/m
Zinc Piezas preformadas (e=1.60/ D.1250mm)
X 84.95 €/m 6.80 €/m
Aluminio Piezas preformadas (e=0.70/ D.1250mm)
X 73.47 €/m 5.88 €/m
Cobre
Piezas preformadas (e=1.00/ D.1250mm)
X 109.16 €/m 8.73 €/m
Bajant e
Bajante en el interior del edificio
PVC Serie B
Pegado con adhesivo (Diámetro ext:32mm)
X 3.89 €/m 0.19 €/m
Bajant e
Bajant e
el interior del edificio
Bajante en el interior del edificio
Bajant e
Bajante en el interior del edificio
Pegado con adhesivo (Diámetro ext:50mm)
X 5.38 €/m 0.27 €/m
Pegado con adhesivo (Diámetro ext:75mm)
X 7.23 €/m 0.36 €/m
Pegado con adhesivo (Diámetro ext:90mm)
X 8.76 €/m 0.44 €/m
Pegado con adhesivo (Diámetro:110mm )
X 11.33 €/m 0.57 €/m
Pegado con adhesivo (Diámetro:125mm )
X 13.00 €/m 0.65 €/m
Pegado con adhesivo (Diámetro:160mm )
X 16.32 €/m 0.82 €/m
Pegado con adhesivo (Diámetro: 200mm)
X 22.80 €/m 1.14 €/m
Pegado con adhesivo (Diámetro: 250mm)
X 33.73 €/m 1.69 €/m
Pegado con adhesivo (Diámetro: 315mm)
X 50.54 €/m 2.53 €/m
Polipropileno
Junta elástica (Diámetro: 40mm)
X 4.10 €/m 0.21 €/m
Junta elástica (Diámetro: 50mm)
X 4.61 €/m 0.23 €/m
Junta elástica (Diámetro: 75mm)
X 5.67 €/m 0.28 €/m
Junta elástica (Diámetro: 90mm)
X 8.64 €/m 0.43 €/m
Junta elástica (Diámetro: 110mm)
X 11.54 €/m 0.58 €/m
Junta elástica (Diámetro: 125mm)
X 15.53 €/m 0.78 €/m
Junta elástica (Diámetro: 160mm)
X 21.04 €/m 1.05 €/m
Junta elástica (Diámetro: 200mm)
X 27.83 €/m 1.39 €/m
Polietileno
Por electrofusión (Diámetro:32mm)
X 5.68 €/m 0.28 €/m
Polietileno Por electrofusión (Diámetro:40mm)
X 6.70 €/m 0.34 €/m
Por electrofusión (Diámetro:50mm)
X 7.99 €/m 0.40 €/m
Por electrofusión (Diámetro:56mm)
X 9.52 €/m 0.48 €/m
Por electrofusión (Diámetro:63mm)
X 10.15 €/m 0.51 €/m
Por electrofusión (Diámetro:75mm)
X 11.86 €/m 0.59 €/m
Por electrofusión (Diámetro:90mm)
X 16.13 €/m 0.81 €/m
Por electrofusión (Diámetro:110mm )
X 23.28 €/m 1.16 €/m
Por electrofusión (Diámetro:125mm )
X 29.43 €/m 1.47 €/m
Por electrofusión (Diámetro:160mm )
X 47.14 €/m 2.36 €/m
Por electrofusión (Diámetro:200mm )
X 58.81 €/m 2.94 €/m
Por electrofusión (Diámetro:250mm )
X 88.98 €/m 4.45 €/m
Por electrofusión (Diámetro:315mm )
X 134.34 €/m 6.72 €/m
Anillo de retención (Diámetro:32mm)
X 5.55 €/m 0.28 €/m
Anillo de retención (Diámetro:40mm)
X 6.52 €/m 0.33 €/m
Anillo de retención (Diámetro:50mm)
X 7.79 €/m 0.39 €/m
Anillo de retención (Diámetro:56mm)
X 9.28 €/m 0.46 €/m
Anillo de retención (Diámetro:63mm)
X 9.88 €/m 0.49 €/m
Anillo de retención (Diámetro:75mm)
X 11.53 €/m 0.58 €/m
Anillo de retención (Diámetro:90mm)
X 15.69 €/m 0.78 €/m
Anillo de retención (Diámetro:110mm )
X 22.62 €/m 1.13 €/m
Con bridas (Diámetro: 50mm)
X 8.40 €/m 0.42 €/m
Con bridas (Diámetro: 56mm)
X 10.01 €/m 0.50 €/m
Con bridas (Diámetro: 63mm)
X 10.67 €/m 0.53 €/m
Con bridas (Diámetro: 75mm)
X 12.48 €/m 0.62 €/m
Con bridas (Diámetro: 90mm)
X 17.02 €/m 0.85 €/m
Con bridas (Diámetro: 110mm)
X 24.61 €/m 1.23 €/m
Con bridas (Diámetro: 125mm)
X 31.14 €/m 1.56 €/m
Con bridas (Diámetro: 160mm)
X 49.98 €/m 2.50 €/m
Con bridas (Diámetro: 200mm)
X 62.40 €/m 3.12 €/m
Con bridas (Diámetro: 250mm)
X 94.54 €/m 4.73 €/m
Con bridas (Diámetro: 315mm)
X 142.84 €/m 7.14 €/m
Bajante en el exterior del edificio
PVC Serie B
Pegado con adhesivo (Diámetro: 32mm)
X 4.44 €/m 0.22 €/m
adhesivo (Diámetro: 315mm)
Bajante vista
Fundición
Junta elástica (Diámetro: 70mm)
X 39.56 €/m 3.16 €/m
Junta elástica (Diámetro: 100mm)
X 44.24 €/m 3.54 €/m
Junta elástica (Diámetro: 125mm)
X 53.13 €/m 4.25 €/m
Bajante para sistema de drenaje sifónico de cubierta (Akasison)
Bajante para sistema de drenaje sifónico de cubierta (Akasison)
Polietileno de alta densidad
Polietileno de alta densidad
20 m (altura) (D=50mm / e=3mm)
X 26.75 €/m 1.34 €/m
20 m (altura) (D=56mm / e=3mm)
X 27.37 €/m 1.37 €/m
20 m (altura) (D=63mm / e=3mm)
X 28.18 €/m 1.41 €/m
20 m (altura) (D=75mm / e=3mm)
X 27.87 €/m 1.39 €/m
20 m (altura) (D=90mm / e=3.5)
X 30.19 €/m 1.51 €/m
20 m (altura) (D=110mm / e=4.3)
X 35.71 €/m 1.79 €/m
20 m (altura) (D=125mm / e=4.9)
X 42.70 €/m 2.14 €/m
20 m (altura) (D=160mm / e=6.2)
X 59.58 €/m 2.98 €/m
20 m (altura) (D=200mm / e=6.2)
X 110.14 €/m 5.51 €/m
20 m (altura) (D=200mm / e=7.7)
X 114.99 €/m 5.75 €/m
20 m (altura) (D=250mm / e=7.7)
X 145.20 €/m 7.26 €/m
20 m (altura) (D=250mm / e=9.6)
X 150.83 €/m 7.54 €/m
20 m (altura) (D=315mm / e=9.7)
X 221.90 €/m 11.10 €/m
20 m (altura) (D=315mm / e=12.1)
X 237.67 €/m 11.88 €/m
Sumi- dero (^) Sumidero de
caucho EPDM
Plana transitable: Salida vertical (D=80)
X 45.19 €/m 18.53 €/m
